Legende zu Bild 2:
3
Mess-Stutzen (Düsendruck)
4
Bosch Heatronic
6
Temperaturbegrenzer Wärmeblock
6.3
Warmwassertemperaturfühler
7
Mess-Stutzen für Gasanschlussfließdruck
8.1
Manometer
15
Sicherheitsventil (Heizkreis)
18
Heizungspumpe
18.1
Schalter Pumpendrehzahl
20
Ausdehnungsgefäß
27
Automatischer Entlüfter
29
Brennerwanne mit Düsenstock
32
Überwachungselektrode
33
Zündelektrode
36.1
Temperaturfühler im Vorlauf
36.2
Temperaturfühler am Brenner
43
Heizungsvorlauf
47
Heizungsrücklauf
2.2
Funktionsweise
2.2.1

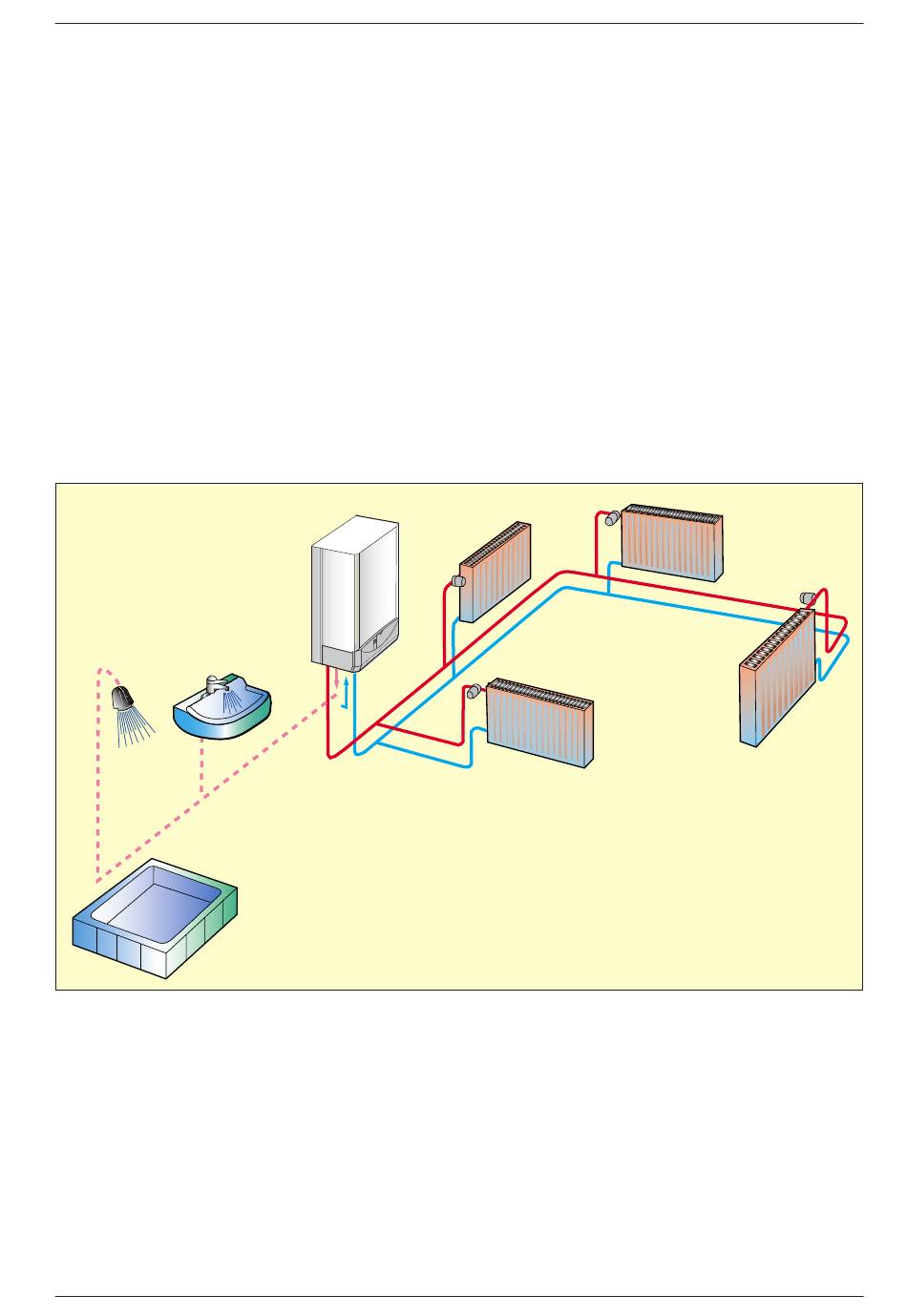

Hydraulisches Anschlussschema
Bild 3
Anschlussschema 2-Rohr-Heizung und Warmwasseranschluss
7 181 465 270 (03.12)
Aufbau und Funktionsweise
56
Gasarmatur
63
Einstellschraube max. Gasmenge
64
Einstellschraube min. Gasmenge
88
Umsteuerventil
98
Wasserschalter
102
Kontrollfenster
120
Aufhängelaschen
221.1 Abgasrohr
221.2 Verbrennungsluftansaugung
226
Gebläse
228
Differenzdruckschalter
234
Mess-Stutzen für Abgas
234.1 Mess-Stutzen für Verbrennungsluft
295
Gerätetyp-Aufkleber
355
Plattenwärmetauscher
413
Durchflussmesser (Turbine)
418
Typschild
450
Schiebehülse
7 181 465 265-01.1O
