2.10 Elektrische Verdrahtung

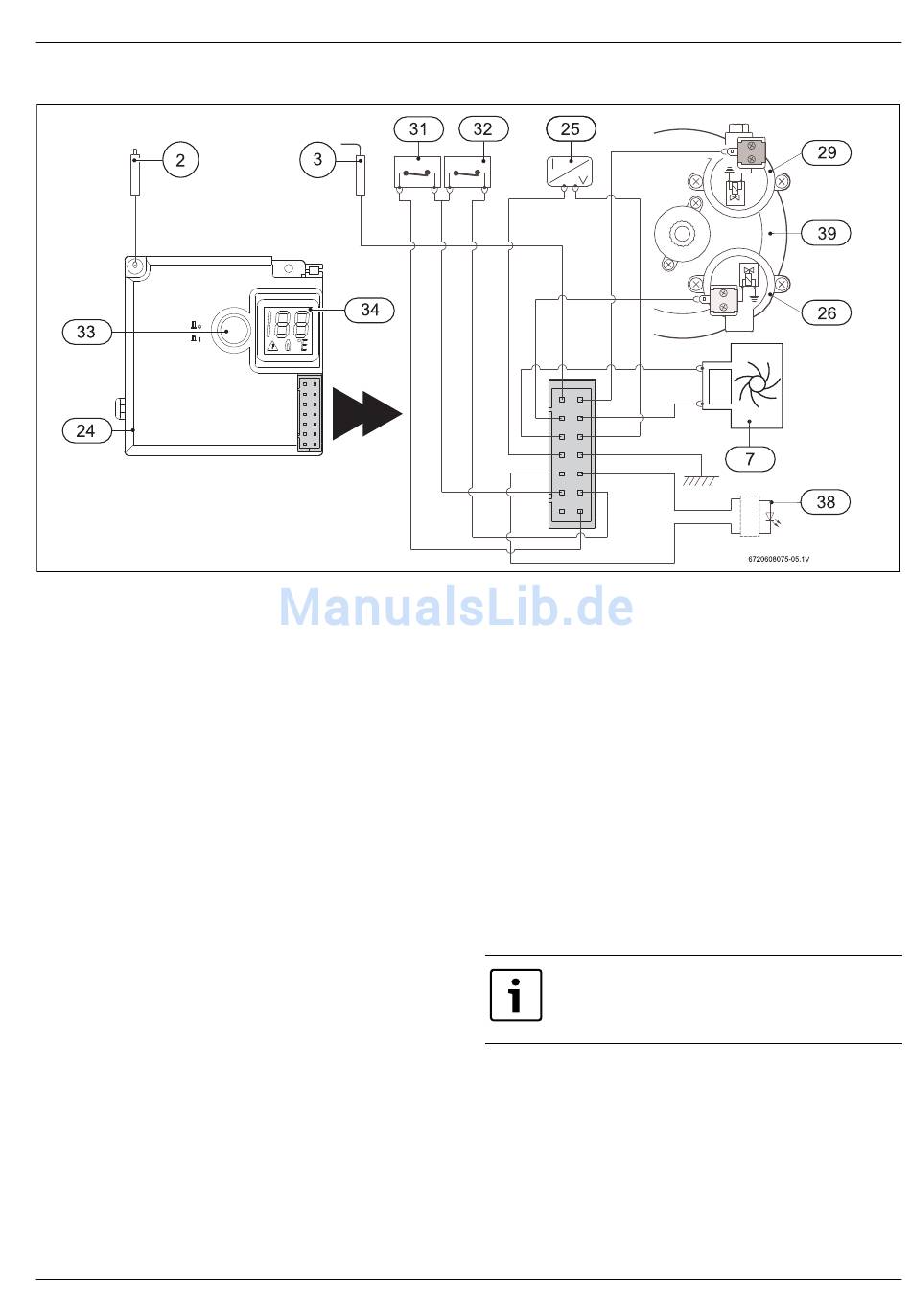

Bild 5
Elektrische Verdrahtung
[2] Zündelektrode
[3] Überwachungselektrode
[7] Hydrogenerator
[24] Schaltkasten
[25] Temperaturfühler Warmwasser
[26] Servo-Gasventil (normalerweise geöffnet)
[29] Zündgasventil (normalerweise geschlossen)
[31] Temperaturbegrenzer
[32] Abgasüberwachung
[33] Ein-/Aus-Taster, Anzeige zu geringer Wasserdruck
[34] Display
[38] Kontrollleuchte Brennerbetrieb
[39] Membranventil
Jetatherm COMPACT – 6 720 608 075 (2015/05)
2.11 Funktionsweise
Diese Warmwassertherme verfügt über eine automatische
elektronische Zündung.
▶ Zum Einschalten des Gerätes den Ein-/Aus-Taster drücken
(Bild 11).
Danach erfolgt die automatische Zündung immer dann, wenn
ein Warmwasserhahn geöffnet wird. Zuerst wird der Zündbren-
ner gezündet und etwa vier Sekunden später der Hauptbren-
ner. Die Flamme des Zündbrenners erlischt daraufhin kurze
Zeit später.
Dies führt zu einer beachtlichen Energieersparnis, da die Zünd-
flamme nur für die minimal notwendige Zeit bis zur Zündung
des Hauptbrenners brennt. In herkömmlichen Thermen brennt
sie ständig.
Die Zündung kann fehlschlagen, wenn sich
Luft im Gasrohr befindet.
In diesem Fall:
▶ Warmwasserhahn zu- und wieder aufdrehen und die Zün-
dung wiederholen, bis das Gasrohr vollständig entlüftet ist.
Angaben zum Gerät
9
