Aufbau und Funktionsweise
2.2.3

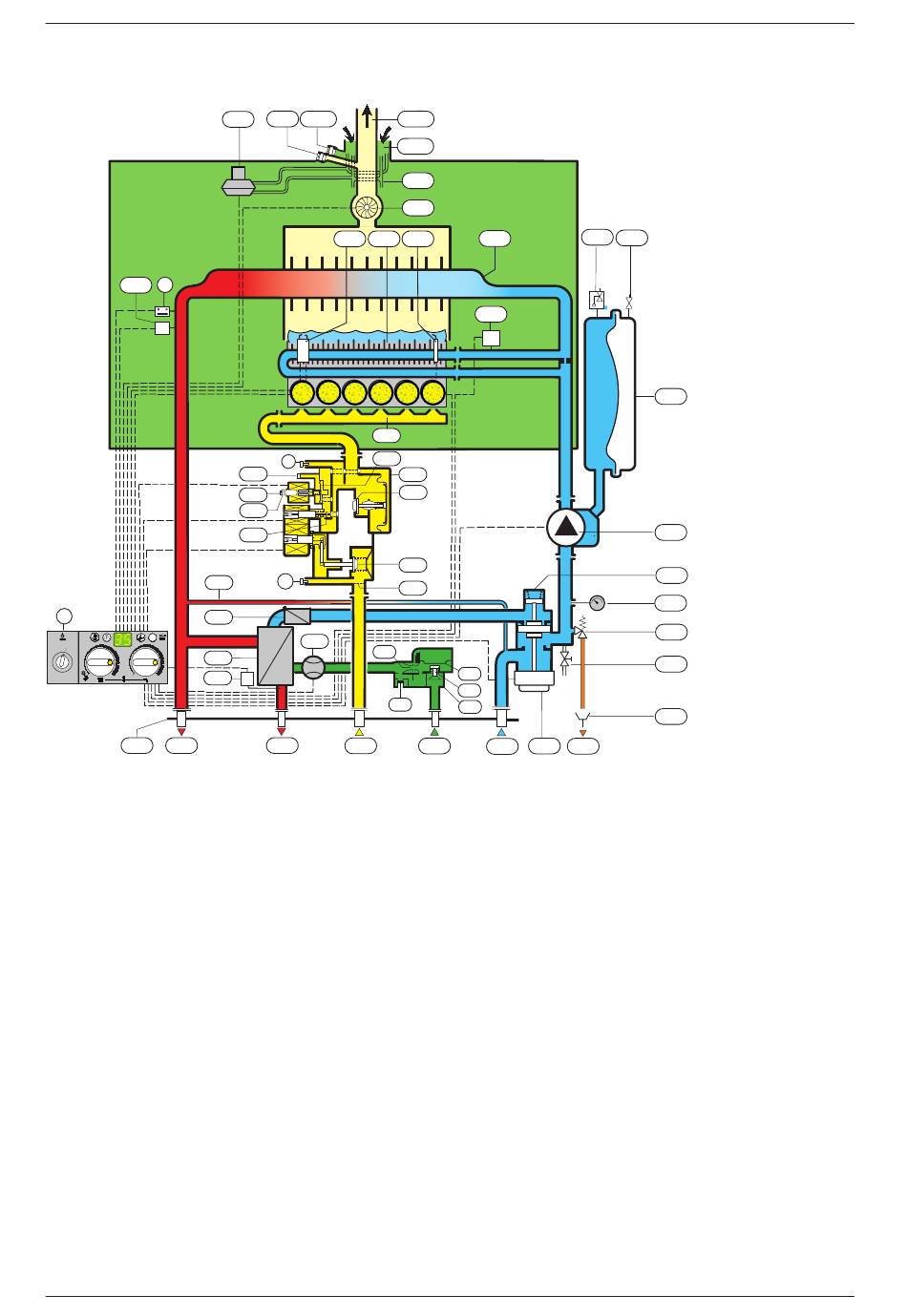

Funktionsschema

36.1 6
ϑ
11
4
185
ECO ECO
3 4
0
5
2
355
E
1
max
6.3
0
43
13
Bild 4
3 Mess-Stutzen (Düsendruck)
4 Bosch Heatronic
6 Temperaturbegrenzer Wärmeblock
6.3 Warmwassertemperaturfühler
7 Mess-Stutzen für Gasanschlussfließdruck
8.1 Manometer
11 Bypass
13 Montageanschlussplatte
14 Trichtersiphon (Zubehör)
15 Sicherheitsventil (Heizkreis)
18 Heizungspumpe
20 Ausdehnungsgefäß
26 Ventil für Stickstofffüllung
27 Automatischer Entlüfter
30 Brennerdeck
32 Überwachungselektrode
33 Zündelektrode
35 Wärmeblock
36.1 Temperaturfühler im Vorlauf
36.2 Temperaturfühler am Brenner
43 Heizungsvorlauf
44 Warmwasser
45 Gas
46 Kaltwasser
47 Heizungsrücklauf
48 Abfluss
53 Druckregler
55 Sieb
10
228 234 234.1
33 30
29
53
3
441
64
63
57.1
7
413
90
ϑ
91
44
45
221.1
221.2
224
226
35
32
36.2
ϑ
56
69
57
55
94
M
93
98
46 47 84
56 Gasarmatur
57 Sicherheitsventil 1
57.1 Sicherheitsventil 2
63 Einstellschraube max. Gasmenge
64 Einstellschraube min. Gasmenge
69 Regelventil
84 Motor
88 Umsteuerventil
90 Venturi
91 Überdruckventil
93 Wassermengenregler
94 Membrane
95 Stößel mit Schaltnocken
96 Mikroschalter
97 Ventil für Warmwassermenge
98 Wasserteil
185 Rückflussverhinderer
221.1 Abgasrohr
221.2 Verbrennungsluftansaugung
224 Differenzdruckabnahme
226 Gebläse
228 Differenzdruckschalter
234 Mess-Stutzen für Abgas
234.1 Mess-Stutzen für Verbrennungsluft
355 Plattenwärmetauscher
361 Füll- und Entleerhahn (Zubehör)
413 Durchflussmesser (Turbine)
441 Druckausgleichsöffnung
27
26
20
18
88
8.1
15
361
14
48
