Planungshinweise
3.9

Vormontageeinheit Nr. 963

Vormontageeinheiten sind nur für das Heizgerät erhält-
lich:
• Zubehör Nr. 963 für Kesselthermen
CERANORM ZWN 18/24-6 AE.
In der Vergangenheit gab es besonders bei der End-
montage von Wartungshähnen, Montageanschluss-
platte und Kesseltherme an der fertig verputzten Wand
Maßabweichungen, die nur durch einen hohen Zeitauf-
wand korrigiert werden konnten.
Um dem Fachbetrieb die zeitintensive Endmontage zu
verringern, wurde die Vormontageeinheit entwickelt. So
wurden auf einem beschichteten Blech die Wartungs-
hähne inkl. Gashahn mit thermischer Absperr-
einrichtung und höhenverstellbaren Anschlüssen
vormontiert. Die Vormontageeinheit kann sowohl bei
einer Vorwandinstallation als auch bei einer sogenann-
ten „Auf- bzw. Unterputzinstallation" eingesetzt werden.
Das Trägerblech wurde in den Abmessungen so
gewählt, dass auch bei eingeputzter oder gefliester
Montageeinheit der Einbau der Kesseltherme möglich
ist. Für die Anschlussgruppe liegt dem Zubehör eine
Schutzabdeckung bei, die vor Schmutz bei Putz- und
Fliesenarbeiten schützt. Das Trägerblech ist mit einer
Schutzfolie ausgerüstet.

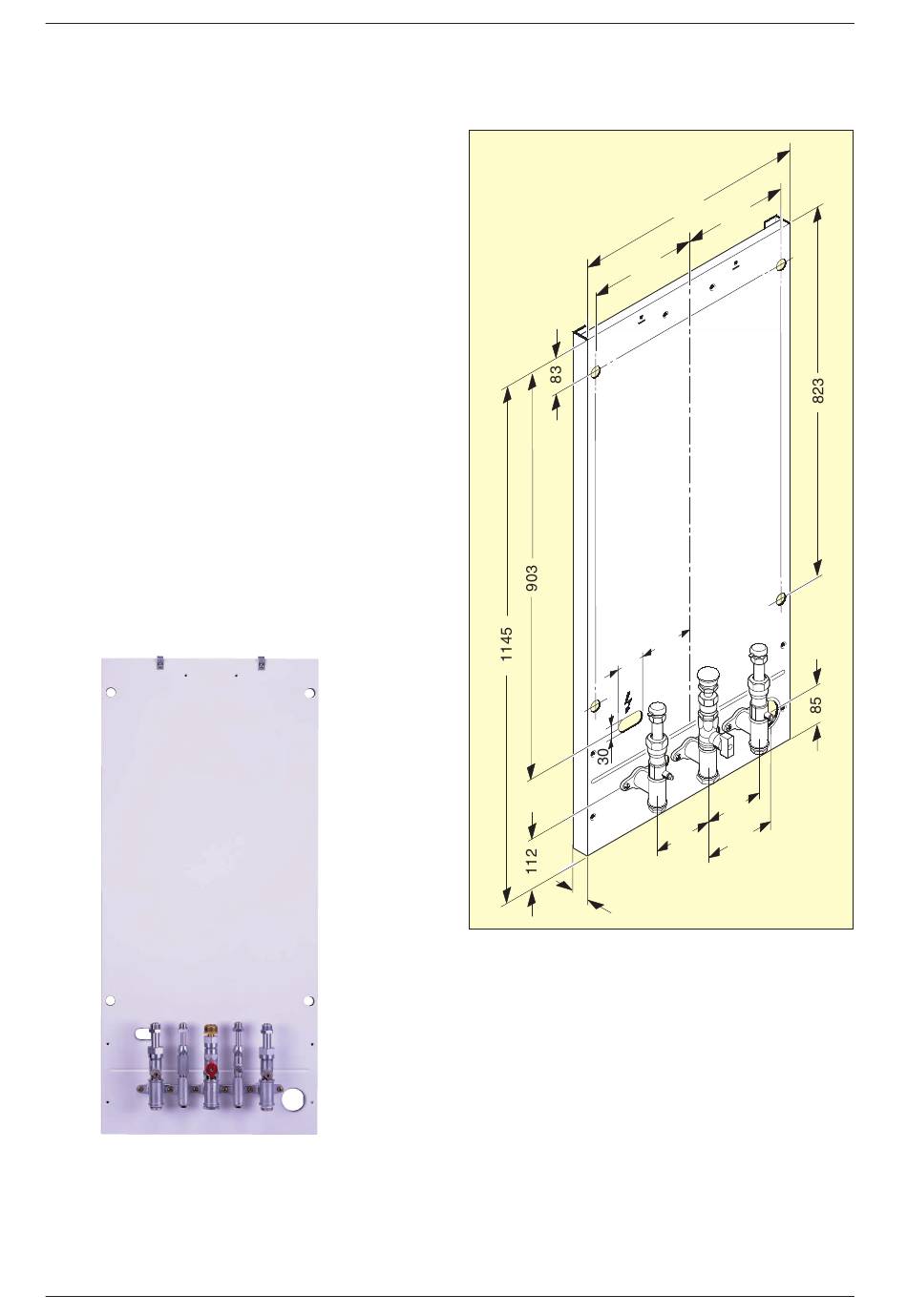

Bild 11 Vormontageeinheit Nr. 963 mit Nr. 964
16
237
60
35
Bild 12
Anschlussdimensionen
• Heizungsvorlauf: Rp 3/4" (Außengewinde)
• Heizungsrücklauf: Rp 3/4" (Außengewinde)
• Gas: Rp 3/4" (Außengewinde)
• Kaltwasserzulauf (Zubehör Nr. 964): G 1/2" (Außen-
gewinde)
• Warmwasserauslauf (Zubehör Nr. 964): G 1/2"
(Außengewinde).
Die Anschlussleitungen können wahlweise nach hinten
oder nach unten geführt werden.
518
237
120
130
130
200
