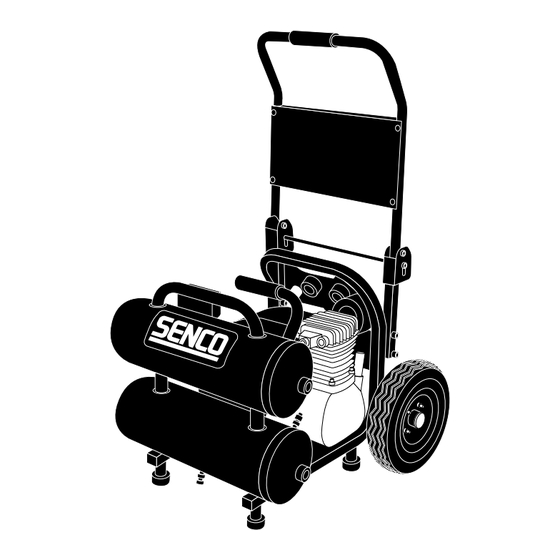

Senco PC2225 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Senco Anleitungen
  4. Luftkompressoren
  5. PC2225
  6. Bedienungsanleitung

Senco PC2225 Bedienungsanleitung

Elektrischer
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 81

Quicklinks

Questions? Comments? call SENCO's toll-free Action-line: 1-800-543-4596 or e-mail: toolprof@senco.com
PC2225
Operating
Instructions
Senco Products, Inc.
8485 Broadwell Rd.
Cincinnati, OH 45244
Warnings for the safe use of this compressor are included in this manual.
Read and understand this manual.
Electric Air Compressor
' 2006 by Senco Products, Inc.
PC2225 Rev. 22-11-2013
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Senco PC2225

Inhaltszusammenfassung für Senco PC2225

  • Seite 81 Elektrischer Luftkompressor PC2225 Bedienungsanleitung Senco Products, Inc. 8485 Broadwell Rd. Cincinnati, OH 45244 © 2006 by Senco Products, Inc. PC2225 Rev. 22-11-2013 Das vorliegende Handbuch enthält Warnungen in Bezug auf die sichere Bedienung dieses Luftkompressors. Alle Anweisungen lesen und verstehen.
  • Seite 82 INHALT EINLEITUNG..............SICHERHEITSHINWEIS............ INSPEKTION..............SICHERHEITSHINWEISE..........GEFAHR DURCH ELEKTRISCHE SCHLÄGE....EXPLOSIONS- ODER BRANDGEFAHR......BERSTGEFAHR..............GEFAHR DURCH EINATMEN..........GEFAHR VON VERBRENNUNGEN........GERFAHR DURCH HERUMFLIEGENDE GEGENSTÄNDE..GEFAHR DURCH BEWEGLICHE BAUTEILE....FAHRLÄSSIGKEIT............. GERFAHR DURCH BESCHÄDIGUNG DES KOMPRESSORS..LEISTUNGSMERKMALE DES KOMPRESSORS..... VORBEREITUNG............... EINRICHTEN FÜR DIE ERSTMALIGE INBETRIEBNAHME..AUFSTELLORT..............

  • Seite 83: Einleitung

    EINLEITUNG Wir beglückwünschen Sie zum Kauf Ihres neuen SENCO®-Luftkompressors! Sie können sich sicher sein, dass Ihr SENCO-Luftkompressor mit höchster Präzision gebaut wurde. Jede Komponente wurde streng von Technikern geprüft, um Qualität, Haltbarkeit und Leistung dieses Luftkompressors sicherzustellen. Diese Bedienungsanleitung soll Ihnen beim Betrieb helfen. Wenn Sie dieses Handbuch durchlesen und die in ihm enthaltenen einfachen Sicherheits-, Montage- und Bedienungsanweisungen sowie Wartungsschritte beachten, wird Ihr neuer SENCO-Luftkompressor jahrelang störungsfrei funktionieren.

  • Seite 84: Sicherheitshinweise

    SICHERHEITSHINWEISE LESEN SIE ALLE SICHERHEITSHINWEISE DURCH, BEVOR SIE DEN KOMPRESSOR BETREIBEN. GEFAHR POTENZIELLE FOLGEN UNFALLVERHÜTUNG GEFAHR DURCH Wenn der Luftkompressor nicht Stellen Sie sicher, dass der ELEKTRISCHE SCHLÄGE ordnungsgemäß geerdet wird, Luftkompressor an eine ODER TÖDLICHE kann dies Verletzungen, eventuell ordnungsgemäß...

  • Seite 85: Vorbeugende Massnahmen

    SICHERHEITSHINWEISE LESEN SIE ALLE SICHERHEITSHINWEISE DURCH, BEVOR SIE DEN KOMPRESSOR BETREIBEN. VORBEUGENDE MASSNAHMEN GEFAHR MÖGLICHE FOLGEN Betreiben Sie den Luftkompressor EXPLOSIONS- ODER Durch normale elektrische BRANDGEFAHR Funken an Motor und stets in einer gut gelüfteten Umgebung, in der es keinerlei leicht Druckschalter kann es zu entzündliche Dämpfe, brennbaren schweren Verletzungen, eventuell...

  • Seite 86: Gefahr Durch Einatmen

    SICHERHEITSHINWEISE LESEN SIE ALLE SICHERHEITSHINWEISE DURCH, BEVOR SIE DEN KOMPRESSOR BETREIBEN. GEFAHR MÖGLICHE FOLGEN VORBEUGENDE MASSNAHMEN GEFAHR DURCH EINATMEN Es kann zu Unfällen mit schweren Vom Luftkompressor stammende Verletzungen, eventuell mit Druckluft darf weder direkt noch über Todesfolge, kommen, wenn ein an den Luftkompressor Druckluft eingeatmet wird.

  • Seite 87: Gefahr Durch Bewegliche Bauteile

    SICHERHEITSHINWEISE LESEN SIE ALLE SICHERHEITSHINWEISE DURCH, BEVOR SIE DEN KOMPRESSOR BETREIBEN. GEFAHR MÖGLICHE FOLGEN VORBEUGENDE MASSNAHMEN GEFAHR DURCH Schalten Sie den Luftkompressor immer Gefahr von Personenschäden NACHLÄSSIGKEIT aus, wenn er nicht gebraucht wird. durch bewegliche Bauteile. Lassen Sie den Druck aus dem Dieser Luftkompressor beginnt Druckluftschlauch ab und ziehen Sie den automatisch mit dem...
  • Seite 88 KOMPRESSORMERKMALE 1. Motor-/Druckschalter 2. Thermischer Motorüberlastschutz 3. Lufteinlassfilter 4. Druckluftkompressor-Pumpe 5. Sicherheitsventil 6. Ablassventil Drucklufttank 7. Manometer Drucklufttank 8. Auslass-Manometer 9. Druckregler 10. Ablassleitung 11. Messstab 12. Kaltstartventil 13. Grifffreigabe 14. Rad (2) 15. Verbinder - 1/4" 16. Griff, faltbar...

  • Seite 89: Leistungsmerkmale Des Kompressors

    LEISTUNGSMERKMALE DES KOMPRESSORS 1) MOTOR-/DRUCKSCHALTER: Dieser Schalter wird zum Ein- und Ausschalten des Druckluftkompressors verwendet. In der Ein-Stellung wird dem Druckschalter automatisch Leistung zugeführt, wodurch der Motor starten kann, sofern der Druck im Drucklufttank unter dem werkseitig eingestellten Abschaltdruck ist. In der Ein-Stellung schaltet der Druckschalter den Motor aus, sobald der Druck im Drucklufttank den werkseitig eingestellten Abschaltdruck erreicht hat.

  • Seite 90: Vorbereitung

    örtlichen Vorschriften und Verordnungen geerdete, passende Steckdose gesteckt werden. 1. SENCO® EMPFIEHLT NICHT DIE VERWENDUNG VON VERLÄNGERUNGSKABELN, da dies zu Spannungsverlusten und Überhitzung des Motors führen kann. Empfohlen wird vielmehr die Verwendung eines Verlängerungsschlauchs und nicht die Benutzung eines Verlängerungskabels. Wenn die Benutzung eines Verlängerungskabels unvermeidbar ist, so sollte dieses an einen Erdschluss-Schutzschalter angeschlossen werden, wie er in Schaltkästen oder geschützten...

  • Seite 91: Checklistezurvorbereitung Auf Dieinbetriebnahme

    BETRIEB CHECKLISTE FÜR VORBEREITUNG AUF DIE INBETRIEBNAHME: 1. Lassen Sie ggf. vorhandene Feuchtigkeit vollständig aus dem Druckluftbehälter des Luftkompressors ab. Lassen Sie dazu den überschüssigen Druck über ein Druckluftwerkzeug ab und öffnen Sie anschließend das Ablassventil an der Unterseite des Druckluftbehälters. Schließen Sie das Ventil nach dem Ablassvorgang wieder dicht zu.

  • Seite 92: Störungsbeseitigung

    Leitung entleeren, indem Schalter in Position AUS (0) gelegt hat nicht den Druck aus dem wird. Kompressorpumpenkopf abgelassen. Defekter Motor, Motorkondensator, Motor-/Druckschalter oder defektes Senco-Kundendienst verständigen Rückschlagventil. Symptom 2: Wenn die Start-/Stopp-Option eingeschaltet wurde, läuft der Motor ununterbrochen. MÖGLICHE URSACHE STÖRUNGSBESEITIGUNGSMASSNAHME Motor-/Druckschalter schaltet Motor nicht aus, wenn Motor-/Druckschalter in Position AUS (0) legen.
  • Seite 93 Schweißen, reparieren, und modifizieren nicht erlaubt. Symptom 8: Aus dem Einlassfilter entweicht Luft. MÖGLICHE URSACHE STÖRUNGSBESEITIGUNGSMASSNAHME Beschädigtes Einlassventil (Reed-Ventil). SENCO-Kundendienst anrufen. Symptom 9: Ungenügender Druck im Druckluftwerkzeug oder Zubehörteil. MÖGLICHE URSACHE STÖRUNGSBESEITIGUNGSMASSNAHME Druckreglerknopf nicht auf ausreichend hohen Druckreglerknopf auf richtigen Wert einstellen oder Druckwert eingestellt oder defekter Druckregler.
  • Seite 94 STÖRUNGSBESEITIGUNG Symptom 10: Luftkompressor produziert nicht genug Druckluft. MÖGLICHE URSACHE STÖRUNGSBESEITIGUNGSMASSNAHME Lufteinlassfilter blockiert. Reinigen Beschädigtes Ventil (Reed-Ventil). Druckluftbehälter entleeren und Auffüllzeit messen. Mit den Spezifikationen vergleichen. Wenn Istwert niedriger ist, Pumpenkopf ausbauen und Ventilplatte prüfen, reinigen oder auswechseln. Symptom 11: Feuchtigkeit im Druckluftbehälter. MÖGLICHE URSACHE STÖRUNGSBESEITIGUNGSMASSNAHME Kondenswasser im Druckluftbehälter, das durch...

  • Seite 95: Technische Daten

    TECHNISCHE DATEN Modell-Nr. PC2225 EU Motor Leistung 2 PS (Spitze) 1.3 KW Spannung 230V Stromstärke 2A Hz. 50 Wechselstrom Drehzahl 2850 Kompressorpumpe Anzahl der Zylinder Kompressionsphasen Kurbelgehäuse Aluminium Lager Kugellager Zylinder Aluminium Ventile Reed, einfachwirkend Pumpenkopf Aluminium Filter Einsatz Motor-/Druckschaltereinst Ausschaltdruck 8.6 hPa...

  • Seite 96: Senco-Kompressor- Und -Teilegarantie

    2. Nichteinhaltung der Bedienungsanleitung, der technischen Daten und der Wartungspläne. 3. Arbeitskosten, Verluste oder Schäden, die auf unsachgemäßen Betrieb oder unfachmännische Wartungs- oder Reparaturarbeiten zurückzuführen sind, die von einer bzw. mehreren Personen durchgeführt wurden, bei denen es sich nicht um ein von Senco bevollmächtigtes Garantie-Service-Center handelt.
  • Seite 98 12-14...
  • Seite 111 Measured sound power level [dB] 88 dBA Guaranteed sound power level [dB] 90 dBA...
  • Seite 146 INNHOLD INNLEDNING ..............VARSELMERKING............. INSPEKSJON..............SIKKERHETSFORSKRIFTER .......... ELEKTRISKE KOPLINGER..........EKSPLOSJON ELLER BRANN.......... INNÅNDING............... BRANNSÅR................ FRAGMENTER I LUFTEN..........BEVEGELIGE DELER............UAKTSOMHET..............SKADE PÅ LUFTKOMPRESSOR........KOMPRESSORENS DELER ..........KLARGJØRING..............MONTERING............... PLASSERING..............ELEKTRISKE KOPLINGER..........BRUK.................. SJEKKLISTE FØR BRUK............ OPPSTART................. AVSTENGING..............UNDERHÅLL ..............FEILSØKING..............12-14 SPESIFIKASJONER............
