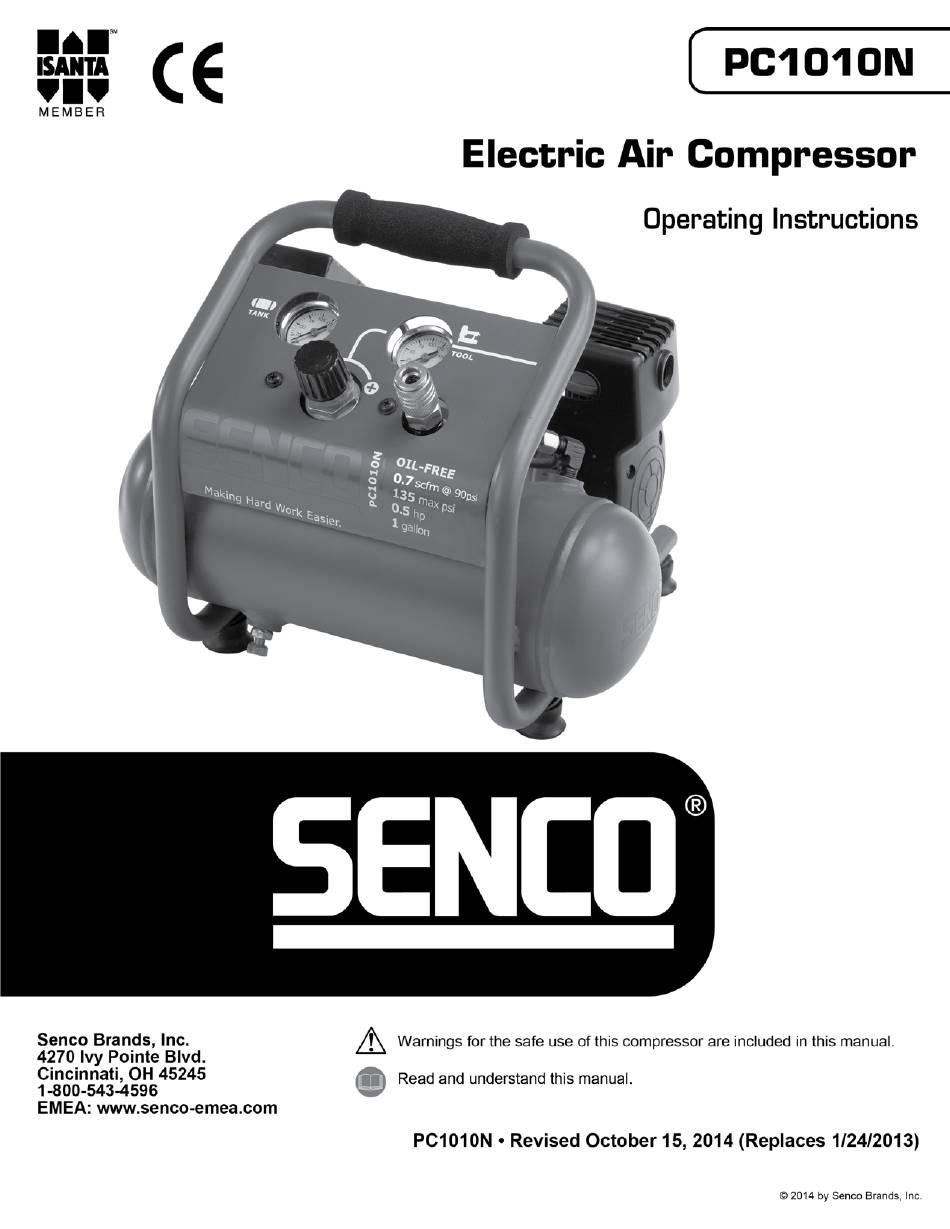

Senco PC1010N Bedienungsanleitung
Elektrischer luftkompressor
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Senco PC1010N
Inhaltszusammenfassung für Senco PC1010N
-
Seite 15: Limited Warranty
Limited Warranty... -
Seite 16: Parts Reference Guide
Parts Reference Guide... - Seite 18 Inhalt Einleitung............................... 3 Inspektion ..............................3 Sicherheitshinweise ............................4 Leistungsmerkmale des Kompressors......................8 Vorbereitung..............................10 Einrichten Für Die Erstmalige Inbetriebnahme..................10 Aufstellort.............................. 10 Elektrik ..............................10 Betrieb ................................. 11 Checkliste Für Vorbereitung Auf Die Inbetriebnahme ................11 Inbetriebnahme............................. 11 Ausschalten ............................11 Wartung...............................
-
Seite 19: Einleitung
Probleme behoben werden, bevor Sie den Luftkompressor in Betrieb nehmen. Seriennummer__________________________________________ Wenn Sie Fragen haben oder Hinweise geben möchten, dann können Sie SENCO gebührenfrei unter folgender Tel.-Nr. anrufen: 1-800-543-4596 oder E-Mail: toolprof@Senco.com Bitte halten Sie bei Service-Anrufen folgende Informationen bereit: 1. -
Seite 20: Sicherheitshinweise
Sicherheitshinweise Lesen sie alle sicherheitshinweise durch, bevor sie den kompressor betreiben Gefahr Potenzielle Folgen Unfallverhütung • Wenn der Luftkompressor nicht • Stellen Sie sicher, dass der ordnungsgemäß geerdet wird, kann Luftkompressor an eine Gefahr Durch dies Verletzungen, eventuell mit ordnungsgemäß geerdete Elektrische Schläge Todesfolge, nach sich ziehen. - Seite 21 Gegenstände mit niedrigem Druck – z.B. Spielzeuge – aufzupumpen. • Alle Schläuche und Befestigungen sind für Aufstellungsortgebrauch mit dem maximal zulässigen Funktion Druck des beweglichen Kompressors verwendbar. • Verwenden Sie nur Original- Ersatzteile von SENCO für Ihren Luftkompressor.
- Seite 22 Sicherheitshinweise Lesen sie alle sicherheitshinweise durch, bevor sie den kompressor betreiben Gefahr Potenzielle Folgen Unfallverhütung Gefahr durch Einatmen • Es kann zu Unfällen mit schweren • Vom Luftkompressor stammende Verletzungen, eventuell mit Druckluft darf weder direkt noch Todesfolge, kommen, wenn übeein an den Luftkompressor Druckluft eingeatmet wird.
-
Seite 23: Achtung: Gerät Läuft Ohne Signal An
Sicherheitshinweise Lesen sie alle sicherheitshinweise durch, bevor sie den kompressor betreiben Gefahr Potenzielle Folgen Unfallverhütung Gefahr durch • Gefahr von Personenschäden • Schalten Sie den Luftkompressor durch bewegliche Bauteile. Dieser immer aus, wenn er nicht gebraucht Nachlässigkeit Luftkompressor beginnt wird. Lassen Sie den Druck aus automatisch mit dem Arbeitszyklus, dem Druckluftschlauch ab und wenn der Druckschalter in Position... -
Seite 24: Leistungsmerkmale Des Kompressors
Leistungsmerkmale des Kompressors Motor / Druckschalter Thermoschalter / Reset-Schalter Lufteinlassfilter Luftkompressorpumpe Sicherheitsüberdruckventil Druckluftbehälter-Ablassventil Manometer des Druckluftbehälters Manometer an der Auslassöffnung Druckregler Druckleitung Netzkabel Lüftungsöffnungen / Schutzabdeckung Schnellkupplung... - Seite 25 Leistungsmerkmale des Kompressors 1) Motor / Druckschalter: Dieser Schalter dient dazu, den Luftkompressor ON (1) zu starten und zu stoppen. Wenn dieser Schalter in Position gelegt wird, wird automatisch Spannung an den Druckschalter gelegt, mit der der Motor anlaufen kann, wenn der Druck im Druckluftbehälter unter den herstellerseitig ON (1) eingestellten Einschaltdruck fällt.
-
Seite 26: Vorbereitung
örtlichen Vorschriften und Verordnungen geerdete, passende Steckdose gesteckt werden. SENCO® EMPFIEHLT NICHT DIE VERWENDUNG VON VERLÄNGERUNGSKABELN, da dies zu Spannungsverlusten und Überhitzung des Motors führen kann. Empfohlen wird vielmehr die Verwendung eines Verlängerungsschlauchs und nicht die Benutzung eines Verlängerungskabels. Wenn die Benutzung eines Verlängerungskabels unvermeidbar ist, so sollte dieses an einen Erdschluss-Schutzschalter angeschlossen... -
Seite 27: Betrieb
Betrieb Checkliste Für Vorbereitung Auf Die Inbetriebnahme Lassen Sie ggf. vorhandene Feuchtigkeit vollständig aus dem Druckluftbehälter des Luftkompressors ab. Lassen Sie dazu den überschüssigen Druck über ein Druckluftwerkzeug ab und öffnen Sie anschließend das Ablassventil an der Unterseite des Druckluftbehälters. Regulieren Sie übermäßigen Druck durch Ziehen am Ring des Sicherheitsventils oder mithilfe eines Druckluftwerkzeugs, öffnen Sie anschließend das Luftdruckventil am Boden des Druckluftbehälters. -
Seite 28: Störungsbeseitigung
OFF (0) den Druck aus dem Kompressorpumpenkopf gelegt wird. abgelassen. • Defekter Motor, Motorkondensator, Motor- • Senco-Kundendienst verständigen. /Druckschalter oder defektes Rückschlagventil. Symptom 2: Wenn die Start-/Stopp-Option eingeschaltet wurde, läuft der Motor ununterbrochen. Mögliche Ursache Störungsbeseitigungsmassnahme • Motor-/Druckschalter schaltet Motor nicht aus, wenn •... - Seite 29 Schweißen, reparieren, und modifizieren nicht erlaubt. Symptom 8: Aus dem Einlassfilter entweicht Luft. Mögliche Ursache Störungsbeseitigungsmassnahme • Beschädigtes Einlassventil (Reed-Ventil). • SENCO-Kundendienst anrufen. Symptom 9: Ungenügender Druck im Druckluftwerkzeug oder Zubehörteil. Mögliche Ursache Störungsbeseitigungsmassnahme • Druckreglerknopf nicht auf ausreichend hohen •...
-
Seite 30: Technische Daten
Technische Daten Modell-Nr.: PC 1010N EU Motor Leistung 0.5 HP (Spitze) Spannung 230V Stromstärke Wechselstrom Drehzahl 2850 Kompressorpumpe Anzahl der Zylinder Kompressionsphasen Kurbelgehäuse Aluminium Lager Kugellager Zylinder Aluminium Ventile Reed, 1 Pumpenkopf Aluminium Filter Einsatz Motor-/Druckschaltereinst ellung Ausschaltdruck 9,0 hPa Einschaltdruck 6,9 hPa Reglage... -
