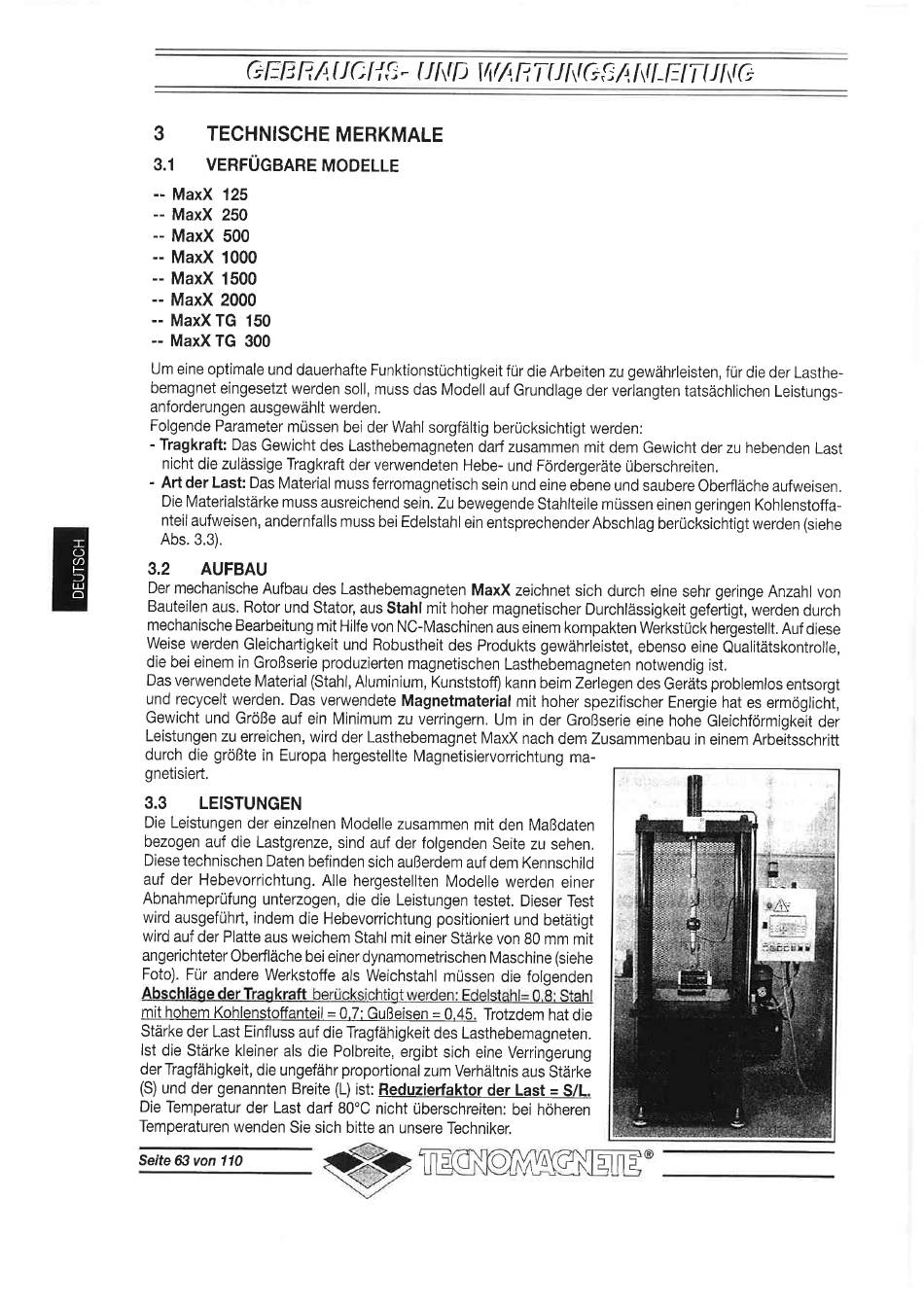

TECHNISCHE MERKMALE
veRrüceRRE
MoDELLE
MaxX 125
--
MaxX
250
--
MaxX
500
--
MaxX
1000
--
MaxX
1500
--
MaxX
2000
--
MaxX
TG
150
--
MaxX
TG
300
Um eine
optimale
und dauerhafte
Funktionstuchtigkeit
für
die
Arbeiten
zu
gewährleisten,
für die
der Lasthe-
bemagnet eingesetzt
werden
soll, muss das
Modell
auf Grundlage der verlangten tatsächlichen Leistungs-
anforderun
gen
ausgewählt
werden.
Folgende Parameter müssen bei der
wahl sorgfältig berücksichtigt
werden:
-
Tragkraft:
Das
Gewicht des
Lasthebemagneten
dad
zusammen
mit dem Gewicht
der zu hebenden Last
nicht die zulässige Tragkraft der ven¡vendeten Hebe- und Fördergeräte überschreiten.
'
Art der Last:
Das
Material
muss
ferromagnetisch
sein
und
eine
ebene und saubere Oberfläche aufweisen.
Die
Materialstärke muss ausreichend
sein.
Zu bewegende Stahlteile müssen
einen
geringen Kohlenstoffa-
nteil
aufweisen, andernfalls muss
bei
Edelstahl
ein
entsprechender
Abschlag
berücksichtigt werden
(siehe
Abs.3.3).
3,2
AUFBAU
Der
mechanische Aufbau des Lasthebemagneten
MaxX zeichnet sich durch
eine sehr geringe Anzahl von
Bauteilen aus, Rotor und Stator,
aus
Stahl mit
hoher magnetischer Durchlässigkeit gefertigt, werden durch
mechanische Bearbeitung
mit Hilfe von
NC-Maschinen
aus einem
kompakten Werkstück
hergestellt. Auf
diese
Weise
werden Gleichartigkeit und Robustheit des Produkts gewährleistet, ebenso
eine Qualitätskontrolle,
die bei einem in Großserie produzierten
magnetischen Lasthebemagneten notwendig
ist.
Das
verwendete Material
(Stahl,
Aluminium, Kunststoff) kann beim
Zerlegendes
Geräts problemlos entsorgt
und recycelt werden.
Das
verwendete
Magnetmaterial mit
hoher
spezifischer
Energie hat es ermöglicht,
Gewicht und
Größe
auf ein Minimum zu verringern. Um in
der
Großserie
eine none
Cleicfrtörmigke-it der
Leistungen zu erreichen,
wird
der Lasthebemagnet MaxX nach dem
Zusammenbau
in
einem
Arbeltsschritt
durch
die größte in Europa hergestellte Magnetisiervorrichtung
ma-
gnetisieft,
3.3
LEISTUNGEN
Die Leistungen
der
einzelnen Modelle
zusammen mit den
Maßdaten
bezogen
auf die
Lastgrenze,
sind
auf
der folgenden
Seite
zu
sehen,
Diese
technischen
Daten befinden sich außerdem
auf
dem Kennschilo
auf
der
Hebevorrichtung.
Alle hergestellten Modelle werden
einer
Abnahmeprüfung unterzogen, die die
Leistungen
testet.
Dieser
Test
wird ausgeführt, indem die Hebevorrichtung positionierl und betätigt
wird auf der Platte aus
weichem
Stahl mit einer Stärke von
B0
mm
mit
angerichteter
Oberf
läche bei einer
dynamometrischen Maschine
(siehe
Foto). Für andere Werkstoffe
als Weichstahl müssen die folgenden
mit hohem Kohlenstoffanteil
=
0,7:
Gußeisen =
0,45.
Trotzdem hat die
Stärke der Last Einfluss auf die Tragfähigkeit
des
Lasthebemagneten.
lst die Stärke kleiner als die
Polbreite,
ergibt
sich
eine Verringerung
der Tragfähigkeit, die ungefähr proportional zum Verhältnis aus Stärke
(S)
und
der genannten
Breite
(L)
ist:
Reduzierfaktor der Last
=
S/L.
Die Temperatur
der Last darf 80"C nicht überschreiten: bei
höheren
Temperaturen wenden Sie
sich
bitte an unsere
Techniker.
