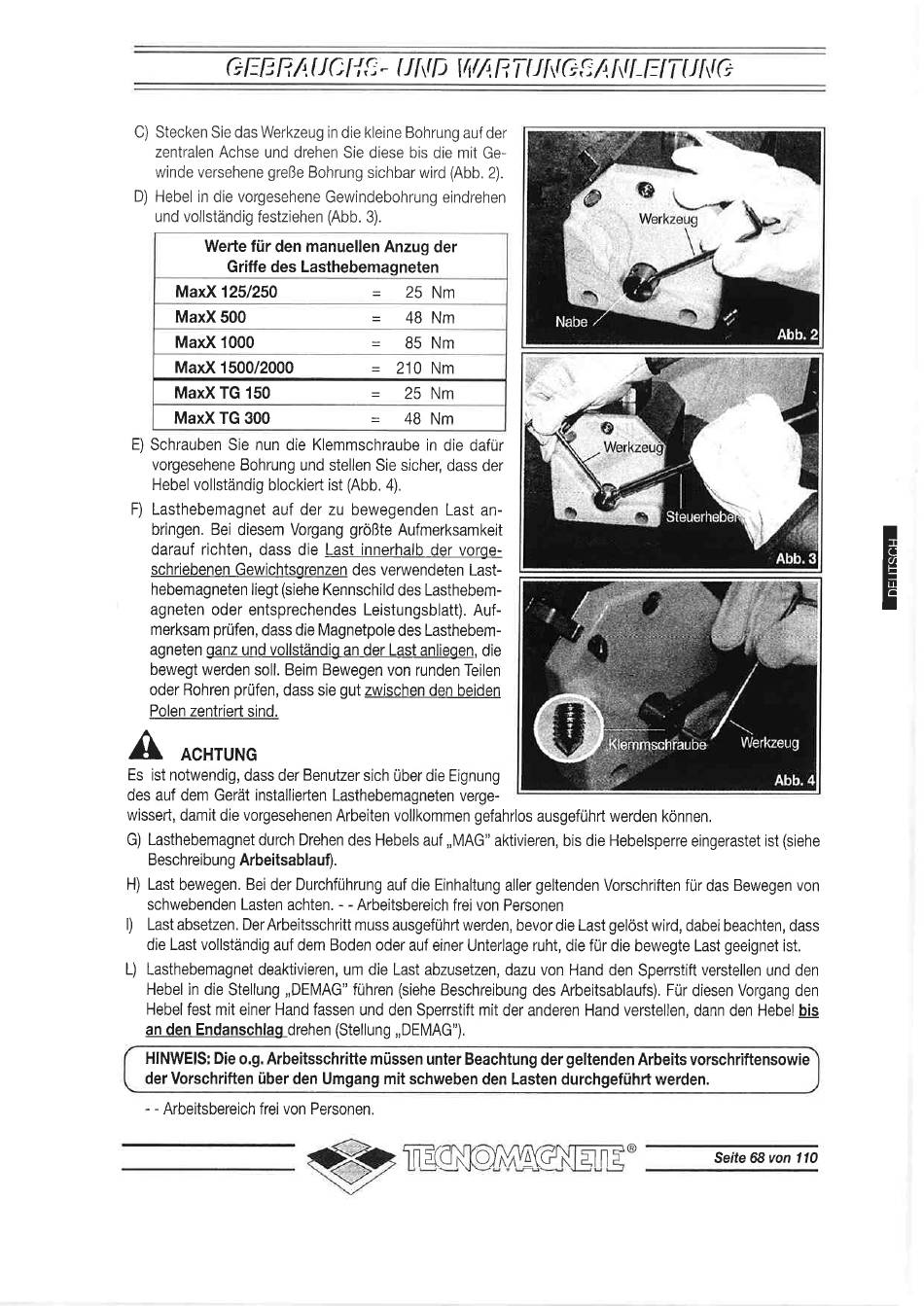

Stecken
Sie
das Werkzeug
in
die kleine Bohrung
auf
der
zentralen
Achse
und drehen Sie
diese bis die mit
Ge-
winde versehene
greße
Bohrung sichbar wird (Abb.
2).
D)
Hebel in
die
vorgesehene
Gewindebohrung
eindrehen
und vollständig festziehen (Abb.
3).
WeÊe
für den manuellen Anzug der
Gritfe des Lasthebemagneten
MaxX
125/250
=
25
Nm
MaxX
500
=
48
Nm
MaxX
1000
=
85
Nm
MaxX
1500/2000
=
210
Nm
MaxX TG
150
=
25
Nm
MaxX TG
300
=
48
Nm
E)
Schrauben
Sie nun die Klemmschraube in die
dafür
vorgesehene Bohrung und stellen Sie sicher, dass der
Hebelvollständig blockiert
ist (Abb.
4).
F)
Lasthebemagnet
auf der zu bewegenden Last
an-
bringen. Bei diesem
Vorgang
größte
Aufmerksamkeit
darauf richten, dass
die Last innerhalb der
vorge-
schriebenen Gewichtsgrenzen
des
verwendeten Last-
hebemagneten liegt
(siehe
Kennschild des Lasthebem-
agneten oder entsprechendes Leistungsblatt). Auf-
merksam prüfen, dass
die
Magnetpole des Lasthebem-
agneten ganz und vollständig
an
der Last anliegen,
die
bewegt werden soll. Beim Bewegen
von
runden
Teilen
oder Rohren prüfen, dass
sie
gut zwischen den beiden
Polen
zentrierl
sind.
A
A
AcHTUNG
Es
ist notwendig, dass der
Benutzer
sich
über
die
Eignung
des
auf
dem
Gerät installierten Lasthebemaqneten
veroe-
wissert, damit die
vorgesehenen
Arbeiten vollkommen gefahrlos ausgeführt werden
können.
G)
Lasthebemagnet durch
Drehen
des
Hebels auf ,,MAG"
aktivieren, bis die Hebelsperre eingerastet
ist (siehe
Beschreibung
Arbeitsablauf).
H)
Last bewegen.
Bei
der Durchführung auf die
Einhaltung aller
geltenden Vorschriften für das Bewegen
von
schwebenden
Lasten
achten.
-
-
Arbeitsbereich
frei
von
Personen
l)
Last
absetzen. DerArbeitsschritt
muss
ausgeführt
werden, bevor die Last
gelöst wird,
dabei beachten, dass
die
Last
vollständig auf dem Boden oder
auf einer
Unterlage ruht, die für die bewegte
Last
geeignet
ist.
L)
Lasthebemagnet deaktivieren, um
die
Last abzusetzen,
dazu
von
Hand
den
Sperrstift verstellen und
den
Hebel in
die
Stellung
,,DEMAG"
führen
(siehe
Beschreibung des Arbeitsablaufs). Für diesen Vorgang
den
Hebel
fest
mit einer
Hand
fassen und den
Spenstift
mit der anderen Hand verstellen, dann den Hebel
bis
an
den Endanschlag
drehen
(Stellung
,,DEMAGT.
HINWEIS: Die
o.g.
Arbeitsschritte müssen unter Beachtung
der
geltenden Arbeits vorschrittensowie
der
Vorschriften über den Umgang mit schweben den Lasten
durchgeführt werden,
-
-
Arbeitsbereich frei von
Personen.
