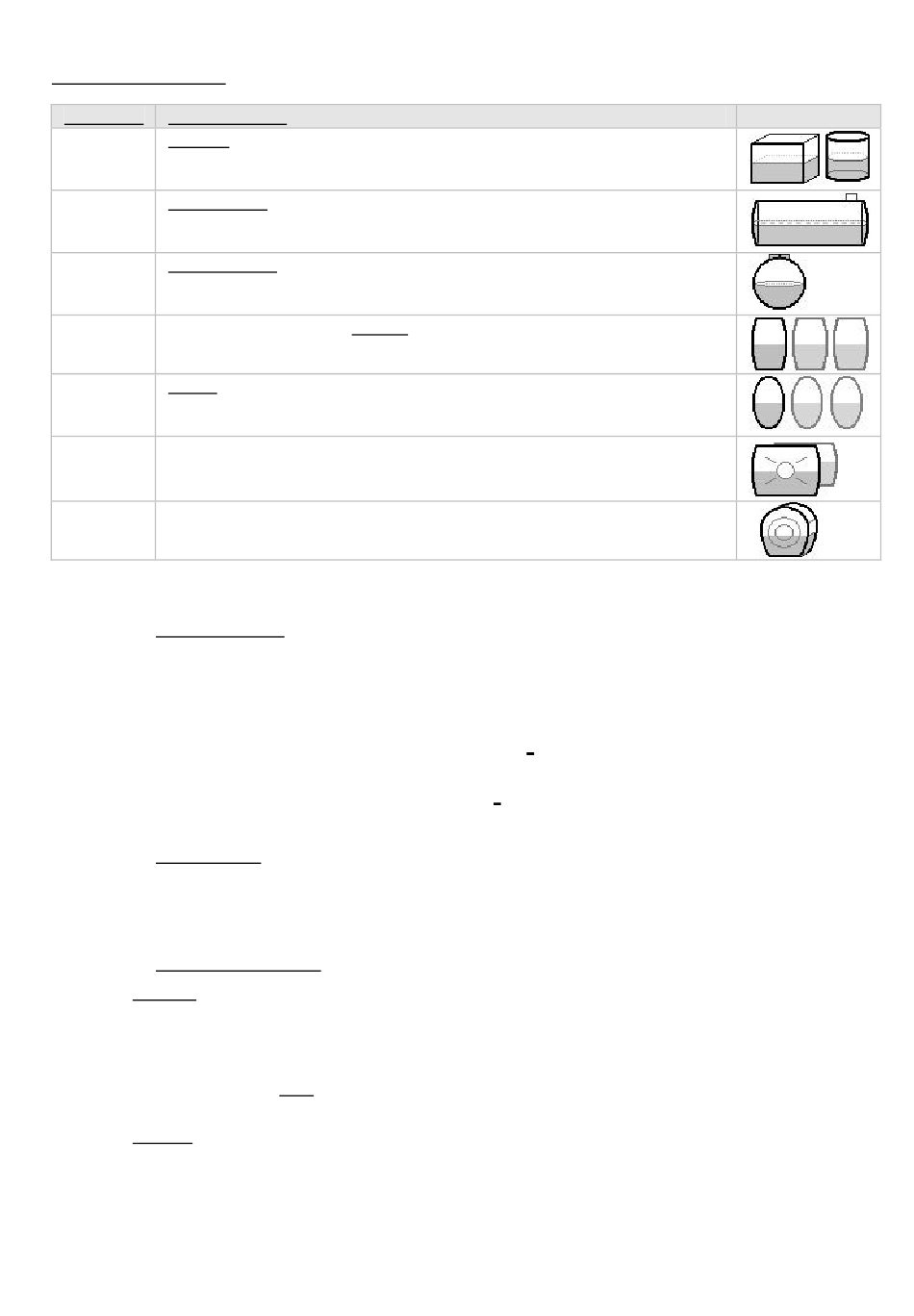

1.4 Tankform-Tabelle:
Kennziffer
Tankgrundform
x x x 1
linearer Tank, lineare Anzeige / auch für % oder cm-Anzeige
Rechteckige Tanks; stehende Zylinder; kellergeschweißte Stahltanks.
(Kennziffer 1 auch für andere lineare Anzeigen, wie Füllstandshöhe in cm)
x x x 2
zylindrischer Tank
Liegender Zylinder; röhrenförmiger Tank;
typische Bauform als Außentank oder Erdtank aus Stahl.
x x x 3
kugelförmiger Tank
Erdtanks mit kugelähnlicher Grundform;
häufig Erdtanks aus Kunststoff (GfK).
x x x 4
Kunststoff-Batterietank, konvex
leicht bauchige Grundform, alternativ zu Kennziffer 1.
x x x 5
ovaler Tank
ovale Kellertanks; typische Bauform von GfK-Tanks und einwandigen
Blechtanks. Häufig als Tankbatterie zusammengeschaltet.
x x x 6
Kunststofftank mit Ausnehmung
Kunststofftanks mit einer großen Ausnehmung (Höhlung) in der Tankmitte
(ohne Ringbandagen).
x x x 7
Halbrunde Zisterne
Halbrunder PE-Regenwasserspeicher mit planer Bodenfläche.
Hinweise zu 2. Tankvolumen:
- Die Tankgröße (Volumen) in Liter des/der Tanks als Zahlenwert eingeben.
Bei gekoppelten Batterietanks ist das Gesamtvolumen einzugeben, z.B. 3 x 1500 Ltr ==> 4500 [Ltr]
- Bei Tanks größer 10.000 Liter sind nur die ersten 4 Stellen einzugeben.
Im dem Fall wird dann in m
in Schritt 1.2 zu setzten, z.B. auf den Wert 2 ==> 21
- Für eine %-Anzeige den Wert 1000 eingeben und den Dezimalpunkt entsprechend
in Schritt 1. 2 auf den Wert 3 einstellen ==> 100
Hinweise zu 3. Tankhöhe:
- Tankhöhe (Tank-Innenmaß) in mm eingeben.
Ggf. die Wandungsstärke für Boden und Kopfplatte vom Außenmaß abziehen.
Hinweise zu 4. Aktuelle Füllhöhe:
- Achtung: Die Messsonde muss vor Erreichen von Eingabeschritt 4 abgesenkt sein !
- Wichtig: Von der abgemessenen Füllhöhe sind 10 mm abzuziehen
(Position der Messzelle innerhalb des Sondenkörpers). D.h.:
Für einen gemessenen Füllstand von 95,2 cm ist entsprechend 0942 [mm] einzugeben.
Diese Eingabe kann nicht bei niedrigem Füllstand erfolgen. Es ist ein Mindestsignal erforderlich. In
dem Fall hier abbrechen und das Gerät durch Aus/Einschalten in den normalen Anz.betrieb bringen.
- Hinweis: Wenn die aktuelle Pegelhöhe nicht feststellbar ist, dann ist ein geschätzter Wert einzu-
geben. Nach einer späteren Vollbetankung ist der Anzeigewert dann nachzukorrigieren.
Eingabeschritt 1, 4. Ziffer
Eingabeschritt 2 (4-stellig):
3
angezeigt. Entsprechend ist der Dezimalpunkt
Eingabeschritt 3 (4-stellig):
Eingabeschritt 4 (4-stellig):
- Seite 7 -
3
.
50 [ m
]
.
0
[ % ]
