Programmierung - Tecson Tank-Observer TO-1 Inbetriebnahme Und Bedienung

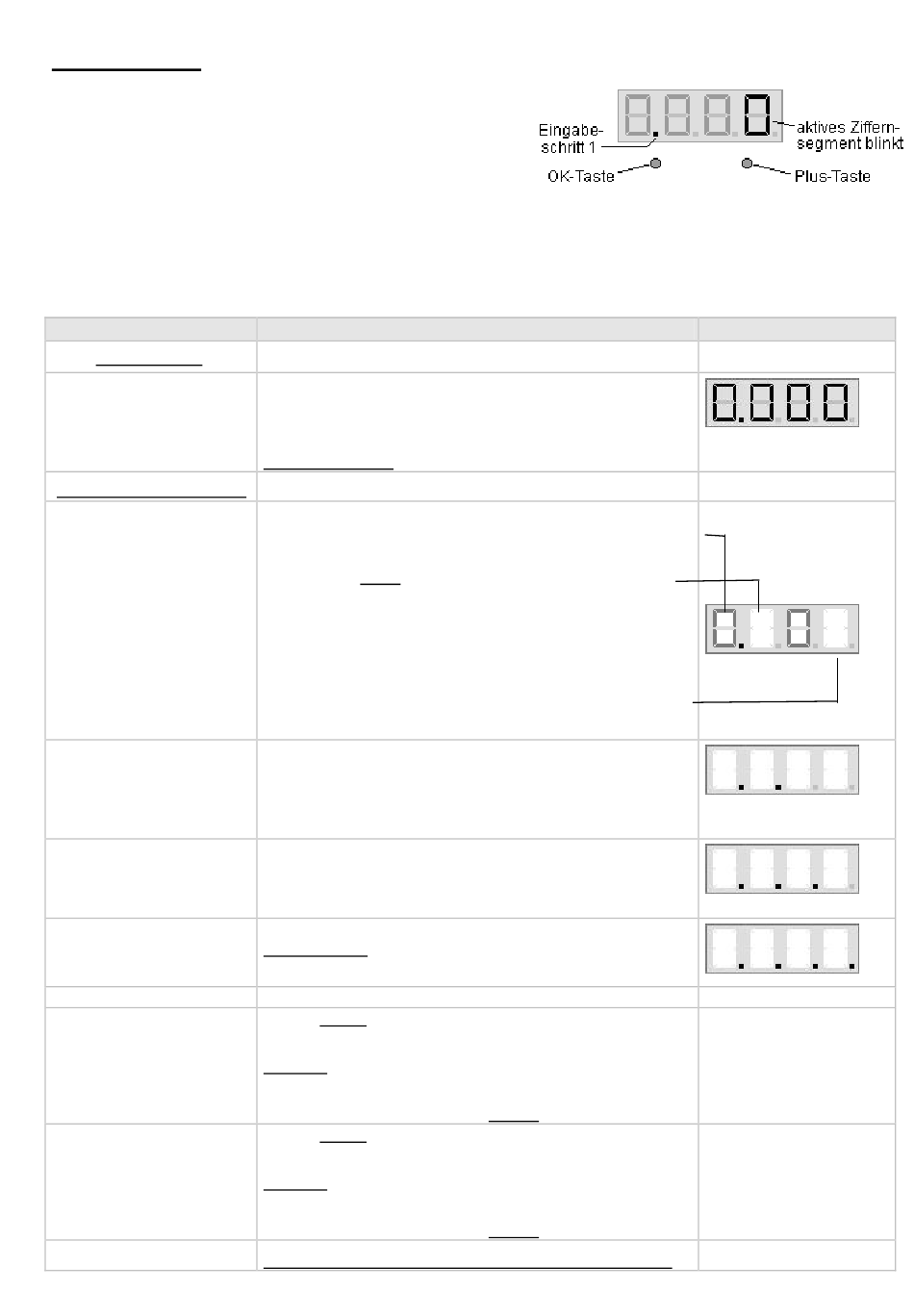

Programmierung:

Zur Programmierung ist in den Einstellmodus zu wechseln,
dazu kurz beide Tasten drücken, so dass die erste Ziffer
blinkt. Der aktuelle Eingabeschritt ( Schritte 1 .. 6 ) wird
anhand der Dezimalpunkte unterschieden.
Die Eingaben erfolgen über die 2 Bedientasten OK und Plus.
Mit der Plus-Taste (rechts) wird die aktive, blinkende Ziffer
erhöht, mit der OK-Taste (links) wird deren Ziffernwert übernommen.
Vor Beginn tragen Sie rechts in die Tabelle die Zahlenwerte ein, die Sie anschließend
nacheinander eingeben. Nähere Erklärungen siehe Seite 4 – 6.
Schritt
Voraussetzung:
Nullwert-Aufnahme
einmalig durchzuführen
Werte desTanks eingeben:
1. Kennziffern:
1. Ziffer: Rundung
2. Ziffer: Dezimalpunkt
3. Ziffer: ohne Funktion
4. Ziffer: Tankform
2. Tankvolumen
3. Tank-Innenhöhe
4. Aktuelle Füllhöhe
5. Schaltfunktionen Rel.1 Soll R1 keinen Stromkreis schalten, dann 0 0 0 0 eingeben
6. Schaltfunktionen Rel.2 Soll R2 keinen Stromkreis schalten, dann 0 0 0 0 eingeben
Eingabefunktion
Für die Aufnahme des Sondennullwerts ist in Schritt 1 der
Wert 0 . 0 0 0 einzustellen.
Mit dem OK für die vierte Null wird der Sonden-Nullwert
abgespeichert. Bei Erfolg springt die Anzeige auf 0 . 0 0 1
Erst anschließend die Sonde absenken!
- Die Sonde muss jetzt ganz absenkt sein mit Bodenkontakt -
0 = autom. Rundung der Anzeige (Empfohlene Einstellung)
Definition der Stelle des Dezimalpunktes in der Anzeige:
0 = kein Punkt; ganzzahlige Anzeige ; z.B. bis 9999 Liter.
1 = Pkt. hinter Ziffer 1 ; z.B. für Pegelstände bis 9,999 m.
2 = Pkt. hinter Ziffer 2 ; z.B. für Großtanks bis 99,99 m
3 = Pkt. hinter Ziffer 3 ; z.B. f. Prozentanzeige bis 100,0 %.
Wert _ _ 0 _ eingeben.
Gemäß Tankform-Tabelle Seite 5 die Tankform eingeben:
z.B. 0 0 0 2 => zylindrischer liegender Tank
Gesamtvolumen des Tanks in Liter eingeben:
4-stellig, ggf. 0 ergänzen / weglassen, z.B. 5 6 0 0 [Liter]
Achtung: Falls Peiltabelle vorhanden bitte den letzten Wert
aus dieser entnehmen. Beim 100m
kann das z.B. der Wert 100 600 Liter sein.
Tank-Innenhöhe in Millimeter eingeben:
z.B. 186 cm => 1 8 6 0 [mm]
3
(Typische Werte: 50m
3
100m
Vom abgemessenen aktuellen Füllstand im Tank
1 cm abziehen*. Diesen Wert in Millimeter eingeben, z.B.:
Gemessen 952 mm, minus 10 mm, ergibt 0 9 4 2 [mm]
Soll R1 bei Unterschreiten eines Füllstand-Prozentwertes
anziehen, dann in den linken Ziffern 1.0 _._ eingeben und
in den rechten Ziffern den Prozentwert eingeben: z.B. 25%
Sonderfunktionen siehe Tabelle Seite 6
Soll R2 bei Unterschreiten eines Füllstand-Prozentwertes
anziehen, dann in den linken Ziffern 1.0 _._ eingeben und
in den rechten Ziffern den Prozentwert eingeben: z.B. 08%
Sonderfunktionen siehe Tabelle Seite 6
Nach Eingabeschritt 6 springt das Gerät in den Anzeigemode
- Seite 5 -
3
zyl. Erdtank
zylindrischer Erdtank: 2485 mm
zylindrischer Erdtank: 2880 mm )
Eingabewert
zunächst hier eintragen
3
.
[ 0.0 0.0 ]
oder z.B.
[ 1.0 | 2.5 ]
[ 0 0. 0 0. ]
oder z.B.
[ 1 0.| 0 8. ]
...
x x x x [Ltr] oder [m
(1)
(2)
(3)
(4)
(5)
(5)
(6)
(6)
