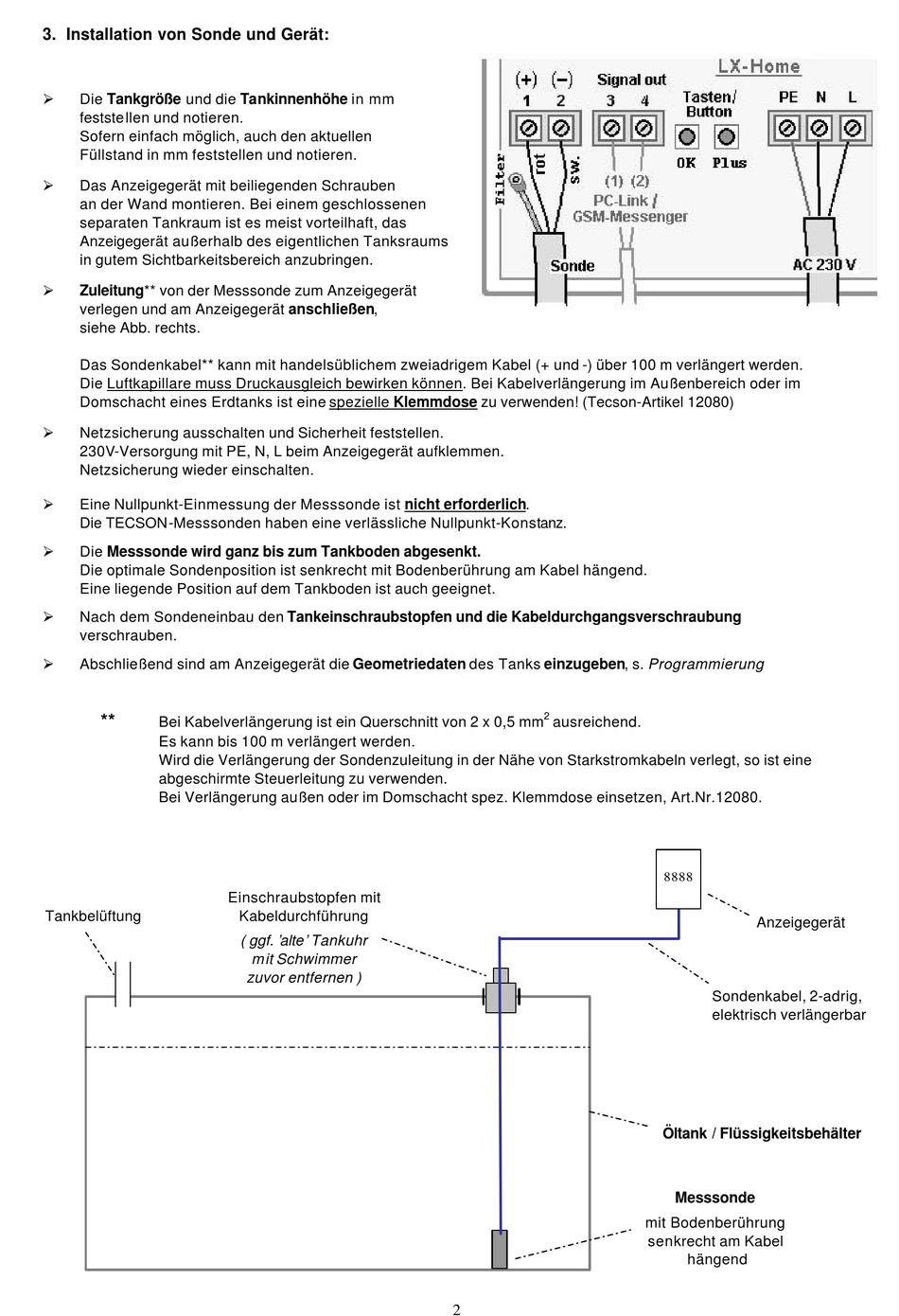

3. Installation von Sonde und Gerät:
Ø
Die Tankgröße und die Tankinnenhöhe in mm
feststellen und notieren.
Sofern einfach möglich, auch den aktuellen
Füllstand in mm feststellen und notieren.
Ø
Das Anzeigegerät mit beiliegenden Schrauben
an der Wand montieren. Bei einem geschlossenen
separaten Tankraum ist es meist vorteilhaft, das
Anzeigegerät außerhalb des eigentlichen Tanksraums
in gutem Sichtbarkeitsbereich anzubringen.
Ø
Zuleitung** von der Messsonde zum Anzeigegerät
verlegen und am Anzeigegerät anschließen,
siehe Abb. rechts.
Das Sondenkabel** kann mit handelsüblichem zweiadrigem Kabel (+ und -) über 100 m verlängert werden.
Die Luftkapillare muss Druckausgleich bewirken können. Bei Kabelverlängerung im Außenbereich oder im
Domschacht eines Erdtanks ist eine spezielle Klemmdose zu verwenden! (Tecson-Artikel 12080)
Ø
Netzsicherung ausschalten und Sicherheit feststellen.
230V-Versorgung mit PE, N, L beim Anzeigegerät aufklemmen.
Netzsicherung wieder einschalten.
Ø
Eine Nullpunkt-Einmessung der Messsonde ist nicht erforderlich.
Die TECSON-Messsonden haben eine verlässliche Nullpunkt-Konstanz.
Ø
Die Messsonde wird ganz bis zum Tankboden abgesenkt.
Die optimale Sondenposition ist senkrecht mit Bodenberührung am Kabel hängend.
Eine liegende Position auf dem Tankboden ist auch geeignet.
Ø
Nach dem Sondeneinbau den Tankeinschraubstopfen und die Kabeldurchgangsverschraubung
verschrauben.
Ø
Abschließend sind am Anzeigegerät die Geometriedaten des Tanks einzugeben, s. Programmierung
**
Bei Kabelverlängerung ist ein Querschnitt von 2 x 0,5 mm
Es kann bis 100 m verlängert werden.
Wird die Verlängerung der Sondenzuleitung in der Nähe von Starkstromkabeln verlegt, so ist eine
abgeschirmte Steuerleitung zu verwenden.
Bei Verlängerung außen oder im Domschacht spez. Klemmdose einsetzen, Art.Nr.12080.
Tankbelüftung
Einschraubstopfen mit
Kabeldurchführung
( ggf. 'alte' Tankuhr
mit Schwimmer
zuvor entfernen )
2
ausreichend.
2
8888
Anzeigegerät
Sondenkabel, 2-adrig,
elektrisch verlängerbar
Öltank / Flüssigkeitsbehälter
Messsonde
mit Bodenberührung
senkrecht am Kabel
hängend
