VON DEM ERSTEN INBETRIEBNAHME DES GERÄTES MUSS DIE REVISION VON DER BERECHTIGEN PERSON NACH
DIE INSTALATION DES KAMINEINSATZES IN DAS SYSTEM DER ZENTRALHEIZUNG DARF NUR DER DAFÜR
AUSGEBILDETE FACHMANN NACH DEN GELTENDEN NORMEN UND MIT BERÜCKSICHTIGUNG DER RATSCHLÄGE

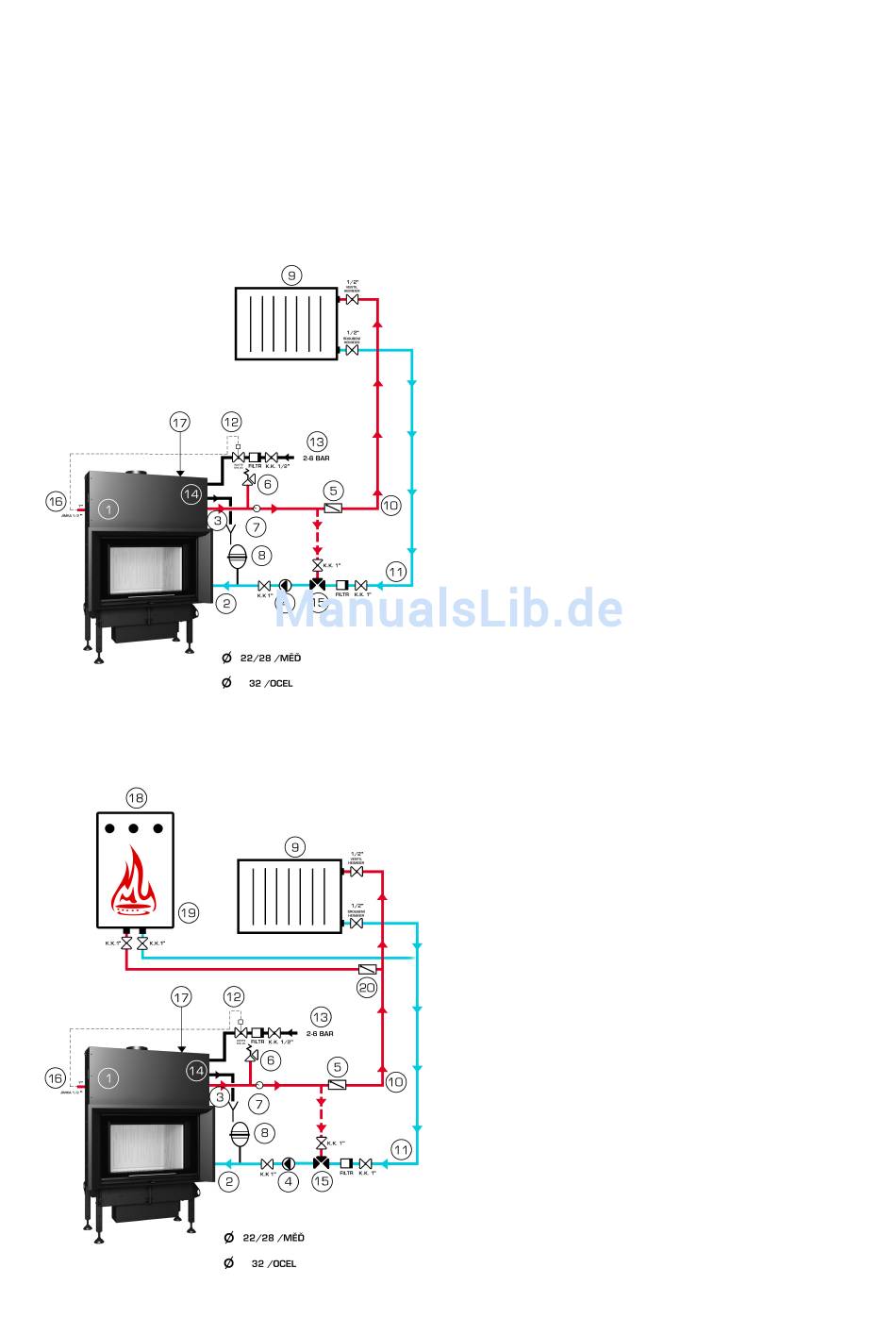

Anschluss des Kamineinsatzes in Bild 3:
DAS PRINZIP DES ANSCHLUSSES DES SYSTEMS DER ZENTRALHEIZUNG MIT DEM WASSERFÜHRENDEN KAMINEINSATZ
Anschluss des Kamineinsatz in Bild 4:
DAS PRINZIP DES ANSCHLUSSES DES SYSTEMS DER ZENTRALHEIZUNG MIT DEM WASSERFÜHRENDEN KAMINEINSATZ
UND MIT DEM HAUPTKESSEL
Firma: BeF Home s.r.o.
Ausgabe: 10
GELTENDEN NORMEN GEMACHT WERDEN.
ANSCHLUSS AN DAS SYSTEM DER ZENTRALHEIZUNG
IN DIESER ANLEITUNG DURCHFÜHREN.
Seite 4 von 12
1.
WASSERFÜHRENDER KAMINEINSATZ
2.
KALTWASSEREINTRITT (RÜCKLAUF)
3.
WARMWASSERAUSTRITT (VORLAUF)
4.
UMWÄLZPUMPE DES KAMINES
5.
RÜCKLAUFKLAPPE DES KAMINES
6.
SICHERHEITSVENTIL 2,5 BAR
7.
ABLEITUNG IN DIE ABFLUSSLEITUNG
8.
EXPANSIONSGEFÄß
9.
HEIZKÖRPERGRUPPE
10. WARMWASSERHAUPTLEITUNG (VORLAUF)
11. KALTWASSERRÜCKLAUFLEITUNG (RÜCKLAUF)
12. THERMOSTATISCHES VENTIL
13. ANSCHLUSS AN DIE WASSERLEITUNG
14. KÜHLER
15. THERMOSTATISCHES MISCHVENTIL
16. TAS-FÜHLER
17. ENTLÜFTUNGSVENTIL DES KAMINEINSATZES
1.
WASSERFÜHRENDER KAMINEINSATZ
2.
KALTWASSEREINTRITT (RÜCKLAUF)
3.
WARMWASSERAUSTRITT (VORLAUF)
4.
UMWÄLZPUMPE DES KAMINES
5.
RÜCKLAUFKLAPPE DES KAMINES
6.
SICHERHEITSVENTIL 2,5 BAR
7.
ABLEITUNG IN DIE ABFLUSSLEITUNG
8.
EXPANSIONSGEFÄß
9.
HEIZKÖRPERGRUPPE
10. WARMWASSERHAUPTLEITUNG (VORLAUF)
11. KALTWASSERRÜCKLAUFLEITUNG (RÜCKLAUF)
12. NOT-THERMOSTATISCHES VENTIL
13. ANSCHLUSS AN DIE WASSERLEITUNG
14. ABKÜHLUNGSSCHLEIFE
15. THERMOSTATISCHES MISCHVENTIL
16. SENSOR DES TERMOSTATISCES VENTILS
17. ENTLÜFTUNGSVENTIL DES KAMINEINSATZES
18. HAUPTKESSEL
19. UMWÄLZPUMPE DES HAUPTKESSELS
20. RÜCKKLAPPE DES HAUPTKESSELS
