3.18 Display

Der DB05 kann optional mit einem Display ausgerüstet werden.
Das Display ist als OLED mit 132 x 64 Pixeln ausgeführt. Es sind verschiedene Darstellungsmodi
auf einer Diagonalen von ca 1" machbar.
Die Anzeige ist sprachlich neutral gehalten und ist in deutscher und englischer Sprache selbst
sprechend.
Die DB05 Regler erhalten jeweils zwei Tasten links und rechts vom Display. Über diese Tasten
kann ein Sollwert vorgegeben werden. Damit die Sollwertvorgabe freigeschaltet wird, müssen bei-
de Tasten gleichzeitig betätigt werden bis in der unteren rechten Ecke das Zeichen „EDIT" auf-
leuchtet und der Editmodus eingeschaltet ist. Solange dieses Zeichen leuchtet, kann ein Sollwert
eingestellt werden. Der Wert wird sofort übernommen und vom Regler eingestellt. Das Editfenster
erlischt nach kurzer Zeit. Nach weiterer Wartezeit erlischt auch der Editmodus.

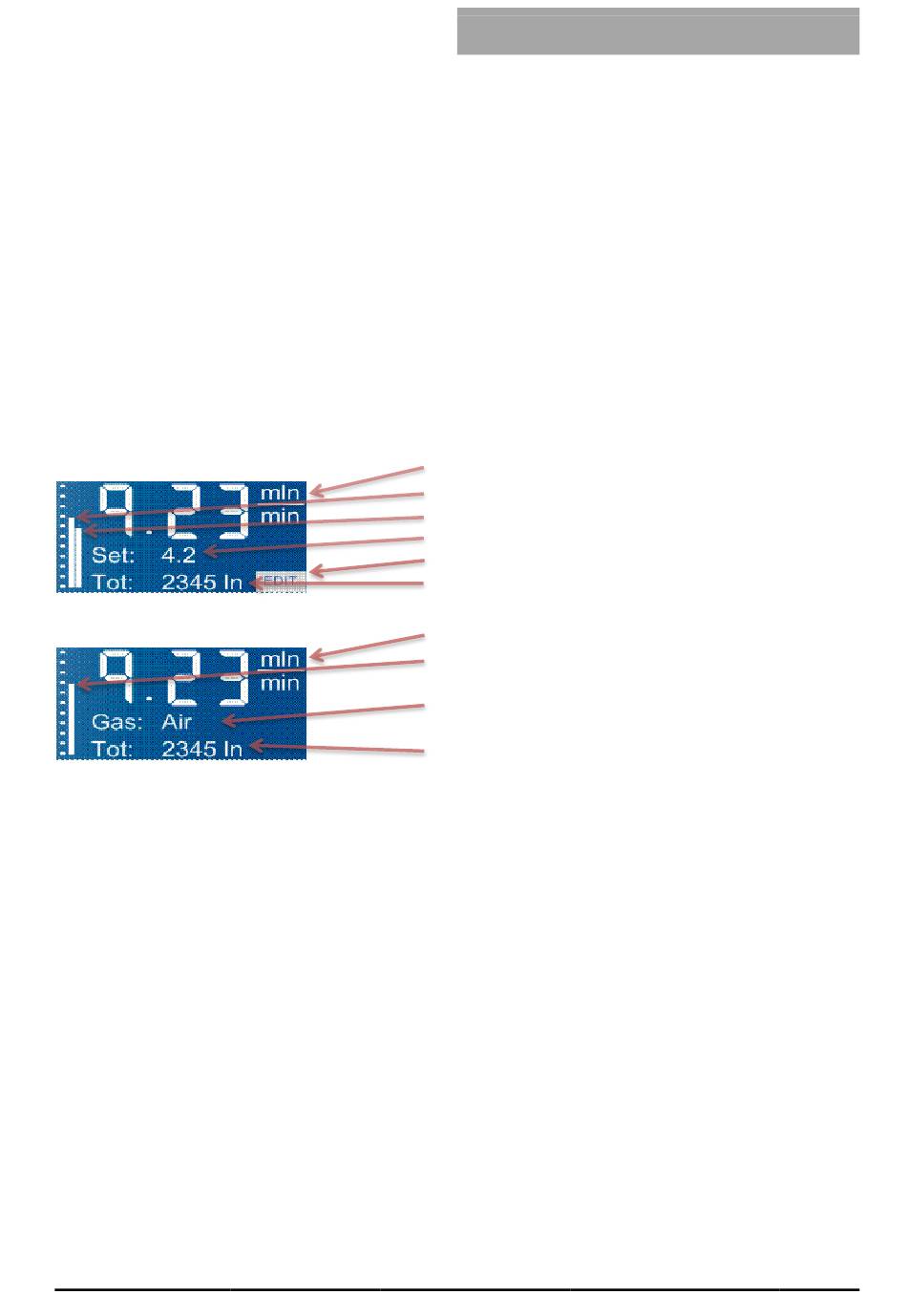

MFC Standardanzeige
MFM Standardanzeige
Handbuch
DB05
Version
D6_5
Messwert + Einheit
Bargraf Anzeige für Messwert
Bargraf Anzeige für Sollwert
Sollwert (Set)
Edit Flag
Total + Einheit
Messwert + Einheit
Bargraf Anzeige für Messwert
Gasname (MFM)
Total + Einheit
