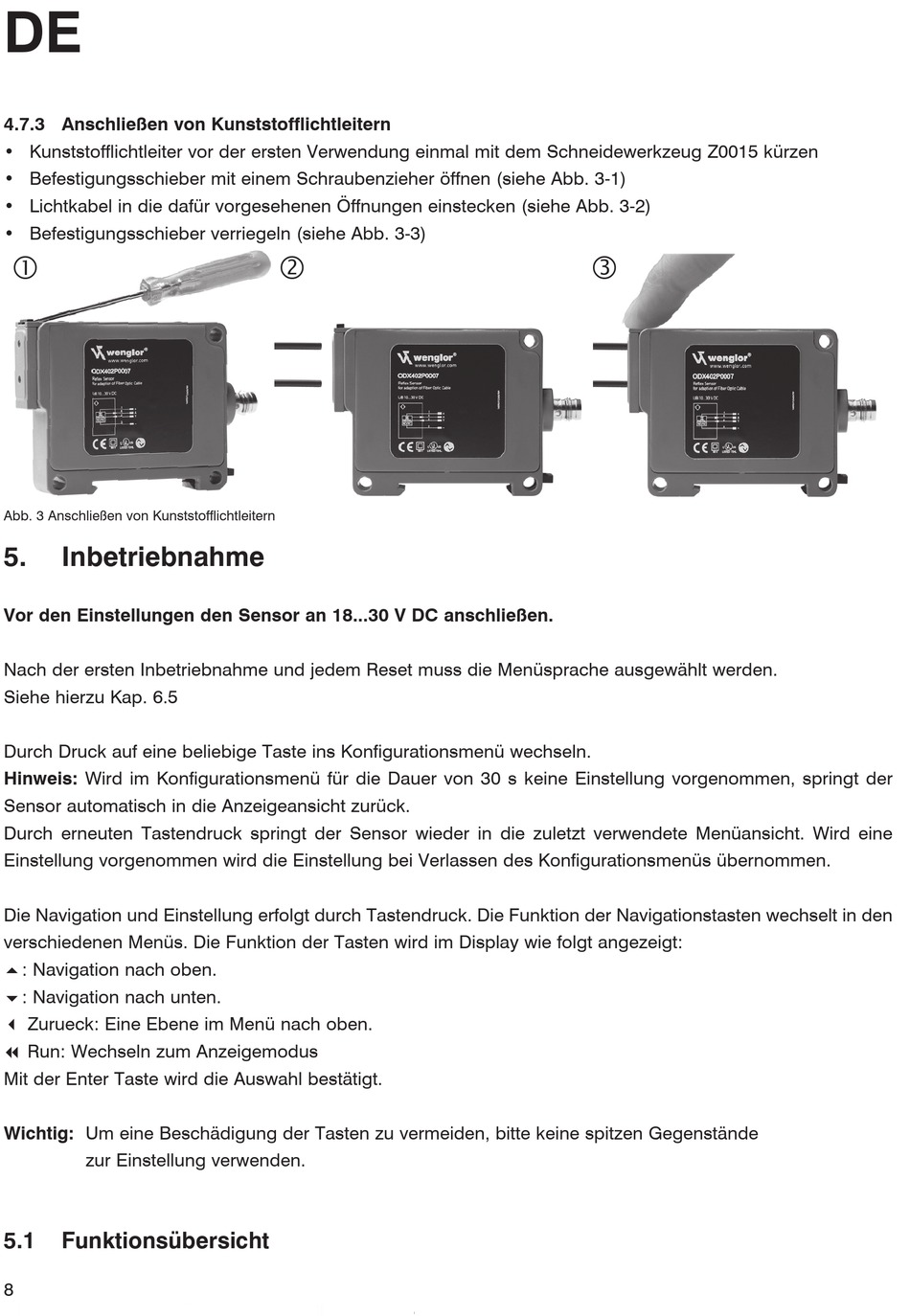

4.7.3 Anschließen von Kunststofflichtleitern
• Kunststofflichtleiter vor der ersten Verwendung einmal mit dem Schneidewerkzeug Z0015 kürzen
• Befestigungsschieber mit einem Schraubenzieher öffnen (siehe Abb. 3-1)
• Lichtkabel in die dafür vorgesehenen Öffnungen einstecken (siehe Abb. 3-2)
• Befestigungsschieber verriegeln (siehe Abb. 3-3)

Abb. 3 Anschließen von Kunststofflichtleitern
5.

Inbetriebnahme

Vor den Einstellungen den Sensor an 18...30 V DC anschließen.
Nach der ersten Inbetriebnahme und jedem Reset muss die Menüsprache ausgewählt werden.
Siehe hierzu Kap. 6.5
Durch Druck auf eine beliebige Taste ins Konfigurationsmenü wechseln.
Hinweis: Wird im Konfigurationsmenü für die Dauer von 30 s keine Einstellung vorgenommen, springt der
Sensor automatisch in die Anzeigeansicht zurück.
Durch erneuten Tastendruck springt der Sensor wieder in die zuletzt verwendete Menüansicht. Wird eine
Einstellung vorgenommen wird die Einstellung bei Verlassen des Konfigurationsmenüs übernommen.
Die Navigation und Einstellung erfolgt durch Tastendruck. Die Funktion der Navigationstasten wechselt in den
verschiedenen Menüs. Die Funktion der Tasten wird im Display wie folgt angezeigt:
5: Navigation nach oben.
6: Navigation nach unten.
3 Zurueck: Eine Ebene im Menü nach oben.
7 Run: Wechseln zum Anzeigemodus
Mit der Enter Taste wird die Auswahl bestätigt.
Wichtig: Um eine Beschädigung der Tasten zu vermeiden, bitte keine spitzen Gegenstände
zur Einstellung verwenden.
5.1 Funktionsübersicht
