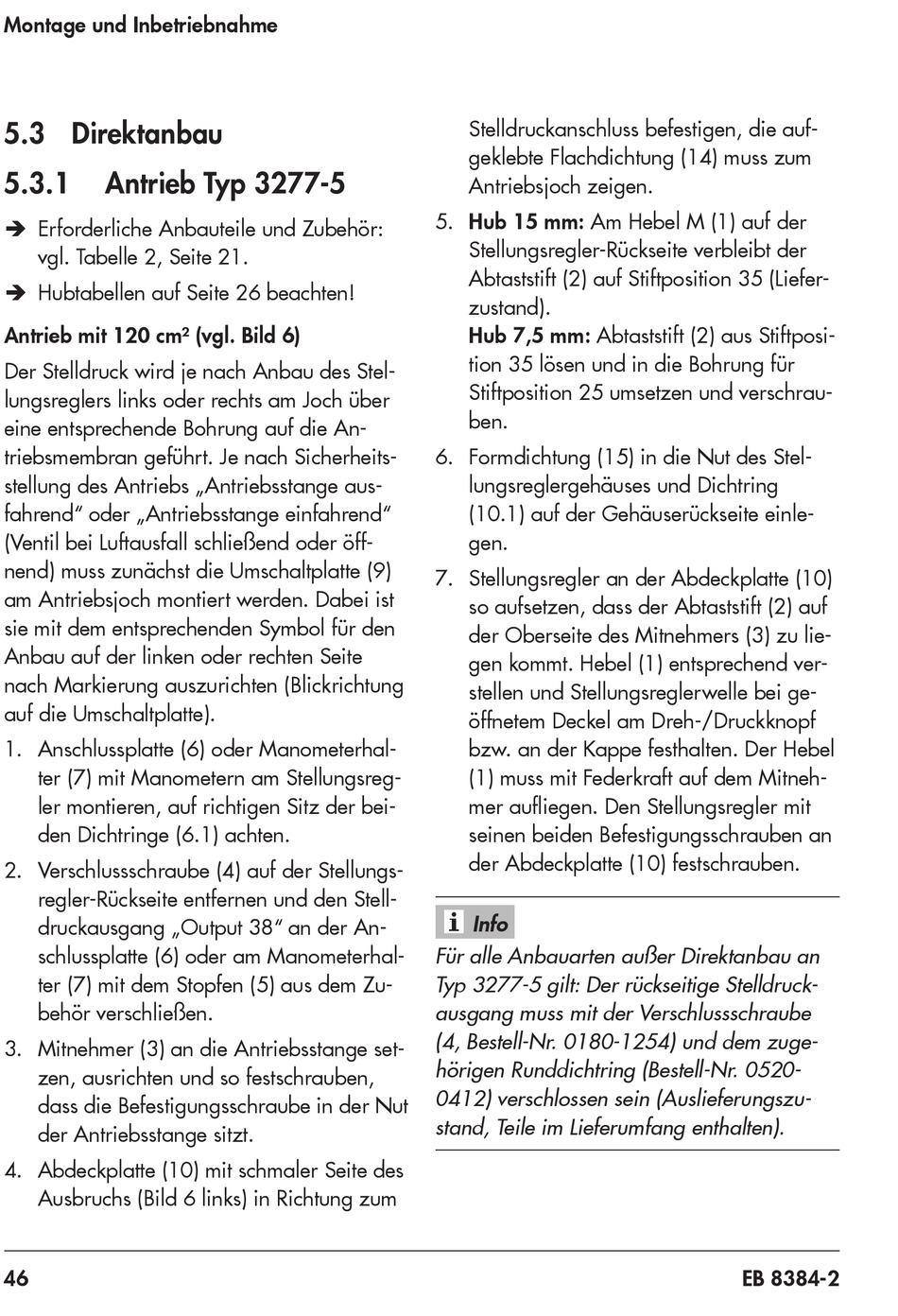

Montage und Inbetriebnahme

5.3 Direktanbau

5.3.1 Antrieb Typ 3277-5
Î Erforderliche Anbauteile und Zubehör:
vgl. Tabelle 2, Seite 21.
Î Hubtabellen auf Seite 26 beachten!
Antrieb mit 120 cm² (vgl. Bild 6)
Der Stelldruck wird je nach Anbau des Stel-
lungsreglers links oder rechts am Joch über
eine entsprechende Bohrung auf die An-
triebsmembran geführt. Je nach Sicherheits-
stellung des Antriebs „Antriebsstange aus-
fahrend" oder „Antriebsstange einfahrend"
(Ventil bei Luftausfall schließend oder öff-
nend) muss zunächst die Umschaltplatte (9)
am Antriebsjoch montiert werden. Dabei ist
sie mit dem entsprechenden Symbol für den
Anbau auf der linken oder rechten Seite
nach Markierung auszurichten (Blickrichtung
auf die Umschaltplatte).
1. Anschlussplatte (6) oder Manometerhal-
ter (7) mit Manometern am Stellungsreg-
ler montieren, auf richtigen Sitz der bei-
den Dichtringe (6.1) achten.
2. Verschlussschraube (4) auf der Stellungs-
regler-Rückseite entfernen und den Stell-
druckausgang „Output 38" an der An-
schlussplatte (6) oder am Manometerhal-
ter (7) mit dem Stopfen (5) aus dem Zu-
behör verschließen.
3. Mitnehmer (3) an die Antriebsstange set-
zen, ausrichten und so festschrauben,
dass die Befestigungsschraube in der Nut
der Antriebsstange sitzt.
4. Abdeckplatte (10) mit schmaler Seite des
Ausbruchs (Bild 6 links) in Richtung zum
46
Stelldruckanschluss befestigen, die auf-
geklebte Flachdichtung (14) muss zum
Antriebsjoch zeigen.
5. Hub 15 mm: Am Hebel M (1) auf der
Stellungsregler-Rückseite verbleibt der
Abtaststift (2) auf Stiftposition 35 (Liefer-
zustand).
Hub 7,5 mm: Abtaststift (2) aus Stiftposi-
tion 35 lösen und in die Bohrung für
Stiftposition 25 umsetzen und verschrau-
ben.
6. Formdichtung (15) in die Nut des Stel-
lungsreglergehäuses und Dichtring
(10.1) auf der Gehäuserückseite einle-
gen.
7. Stellungsregler an der Abdeckplatte (10)
so aufsetzen, dass der Abtaststift (2) auf
der Oberseite des Mitnehmers (3) zu lie-
gen kommt. Hebel (1) entsprechend ver-
stellen und Stellungsreglerwelle bei ge-
öffnetem Deckel am Dreh-/Druckknopf
bzw. an der Kappe festhalten. Der Hebel
(1) muss mit Federkraft auf dem Mitneh-
mer aufliegen. Den Stellungsregler mit
seinen beiden Befestigungsschrauben an
der Abdeckplatte (10) festschrauben.
Info
Für alle Anbauarten außer Direktanbau an
Typ 3277-5 gilt: Der rückseitige Stelldruck-
ausgang muss mit der Verschlussschraube
(4, Bestell-Nr. 0180-1254) und dem zuge-
hörigen Runddichtring (Bestell-Nr. 0520-
0412) verschlossen sein (Auslieferungszu-
stand, Teile im Lieferumfang enthalten).
