5. Inbetriebnahme/Betrieb
Warnhinweis
Sicherstellen, dass ein eventueller Berührungsschutz
sowie obere und seitliche Abdeckungen montiert
sind. Anderenfalls besteht die Gefahr von Perso-
nenschäden!
Der Dachventilator ist für kontinuierlichen Betrieb konst-
ruiert. Wenn der Dachventilator häufiger als dreimal pro
Stunde gestartet werden soll, muss Kontakt mit Swegon
aufgenommen werden, um zu klären, ob der Motor dafür
geeignet ist.
1. Darauf achten, dass sich keine Fremdkörper im Dach-
ventilator oder im Kanalsystem befinden.
2 Den Dachventilator durch Einschalten des Sicherheits-
schalters starten.
6. Programmierung
der Motorsteuerung
6.1 EC-Motor, 0-10 V
Die Programmierung erfolgt mit der rosten Reset-Taste an
der Motorsteuerung (seitlich von den Leuchtdioden).
1. Die Reset-Taste länger als 5 Sekunden gedrückt halten.
2. Wenn die Programmierungsfunktion aktiviert ist, blin-
ken die rote und die grüne Leuchtdiode abwechselnd.
3. Die Reset-Taste so oft drücken, wie der Programmin-
dex für den gewünschten Ventilatortyp (siehe folgende
Tabelle). Bei jedem Drücken der Reset-Taste leuchtet die
gelbe Leuchtdiode auf.
4. Nach der gewünschten Anzahl der Tastenbetätigungen
5 Sekunden warten. Die gelbe Leuchtdiode blinkt so oft
wie der gewählte Programmindex. Wenn die Programmie-
rung beendet ist, blinkt die rote Leuchtdiode nicht mehr
(nur die grüne Leuchtdiode blinkt).
Maximale Drehzahl und
Programmindex für Dachventilatoren.
Maximale Drehzahl
MIRU (U/Min.)
-1-25-28-2-0 1850
-1-25-31-2-0 1750
-1-35-35-2-0 1460
-1-35-40-2-0 1260
-1-35-45-2-0 1470
-1-45-50-2-0 1180
6.2 EC-Motor, Modbus
Die Ventilatorgröße unter den Grundeinstellungen in
MIRU Control einstellen, die Einstellung der Steuerung
erfolgt dann automatisch über Modbus-Kommunikation.
12 www.swegon.com
Programmindex
5 (0,40 kW)
4 (0,40 kW)
3 (0,40 kW)
1 (0,40 kW)
4 (1,0 kW)
2 (1,0 kW)

7. Luftvolumenstrommessung

Die Luftvolumenstrommessung erfolgt mit einem Ma-
nometer/Druckmesser. Die Messnippel befinden sich im
Innern des Dachventilators neben dem Ventilatormotor.
Die obere Abdeckung demontieren, um Zugang zu den
Messnippeln zu erhalten.
Die blauen Nippel werden an minus (-) und die weißen
Nippel an plus (+) am Manometer/Druckmesser ange-
schlossen.

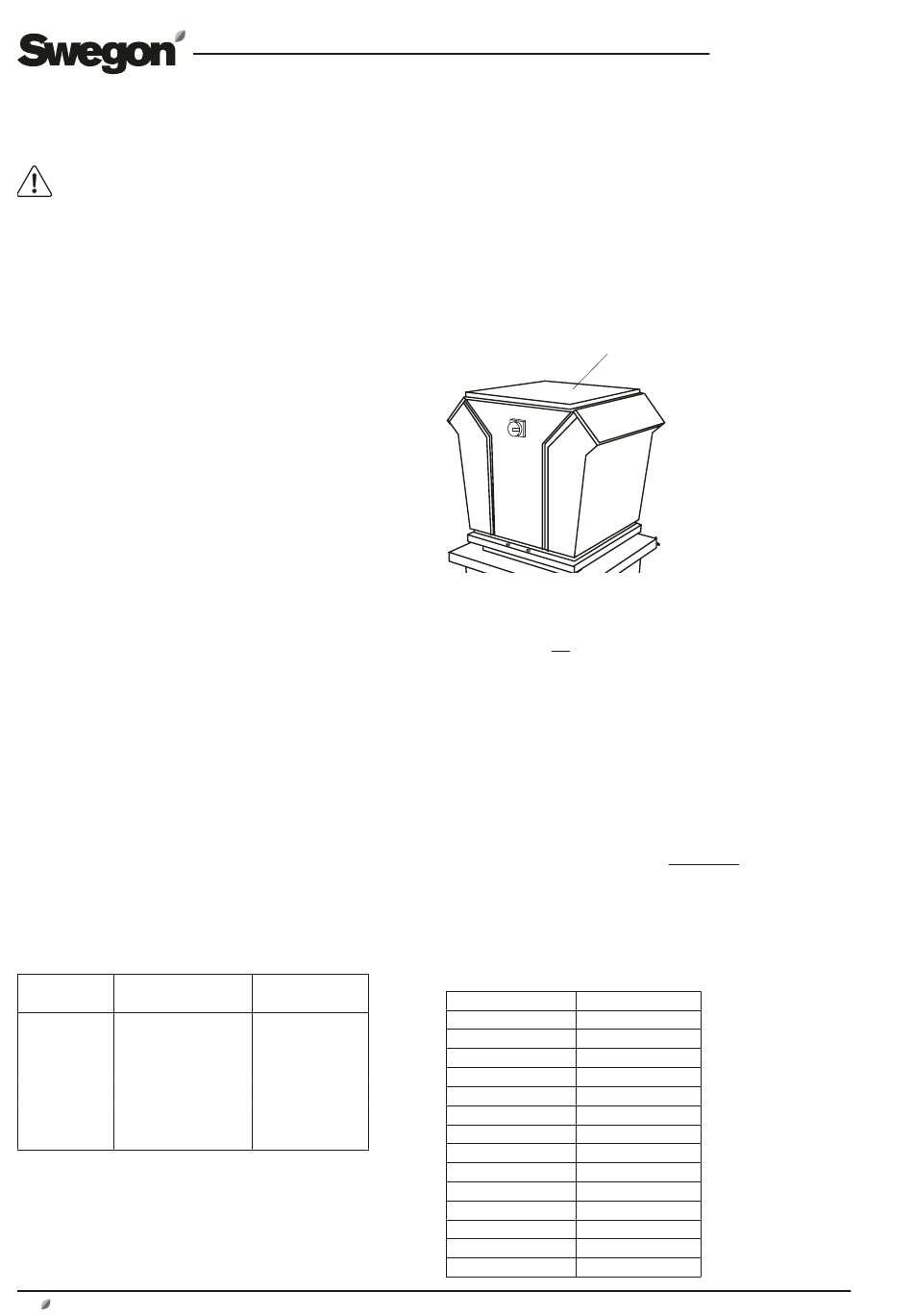

Obere Abdeckung
Der abgelesene Druck wird mit den folgenden Formeln in
Luftvolumenstrom umgerechnet:
q = K x 1,29 x √∆p
q = Luftvolumenstrom am Eintritt des Ventilators (m³/h)
K = K-Faktor, abhängig von der Ventilatorgröße (m
siehe folgende Tabelle.
∆p = Gemessener Druck am Eintritt des Ventilators (Pa)
Die Formel gilt bei einer Lufttemperatur von 20 °C. Bei
einer anderen Temperatur wird der Druck folgendermaßen
korrigiert:
∆p = ∆p
Volumenstrom abgelesen
t = Aktuelle Lufttemperatur in °C
Tabelle K-Faktor
MIRU K-Faktor
-1-25-28-3-0
-1-25-31-3-0
-1-35-35-3-0
-1-35-40-3-0
-2-35-45-3-0
-2-45-50-3-0
-2-45-50-1-4
-1-45-50-1-6
-2-45-56-1-4
-2-45-56-1-6
-2-56-63-1-6
-2-56-71-1-6
-1-71-80-1-8
-1-71-90-1-8
DE.MIRU.170904
273 + t
x
273
70
85
105
130
165
200
210
210
250
250
350
395
480
550
Änderungen vorbehalten.
