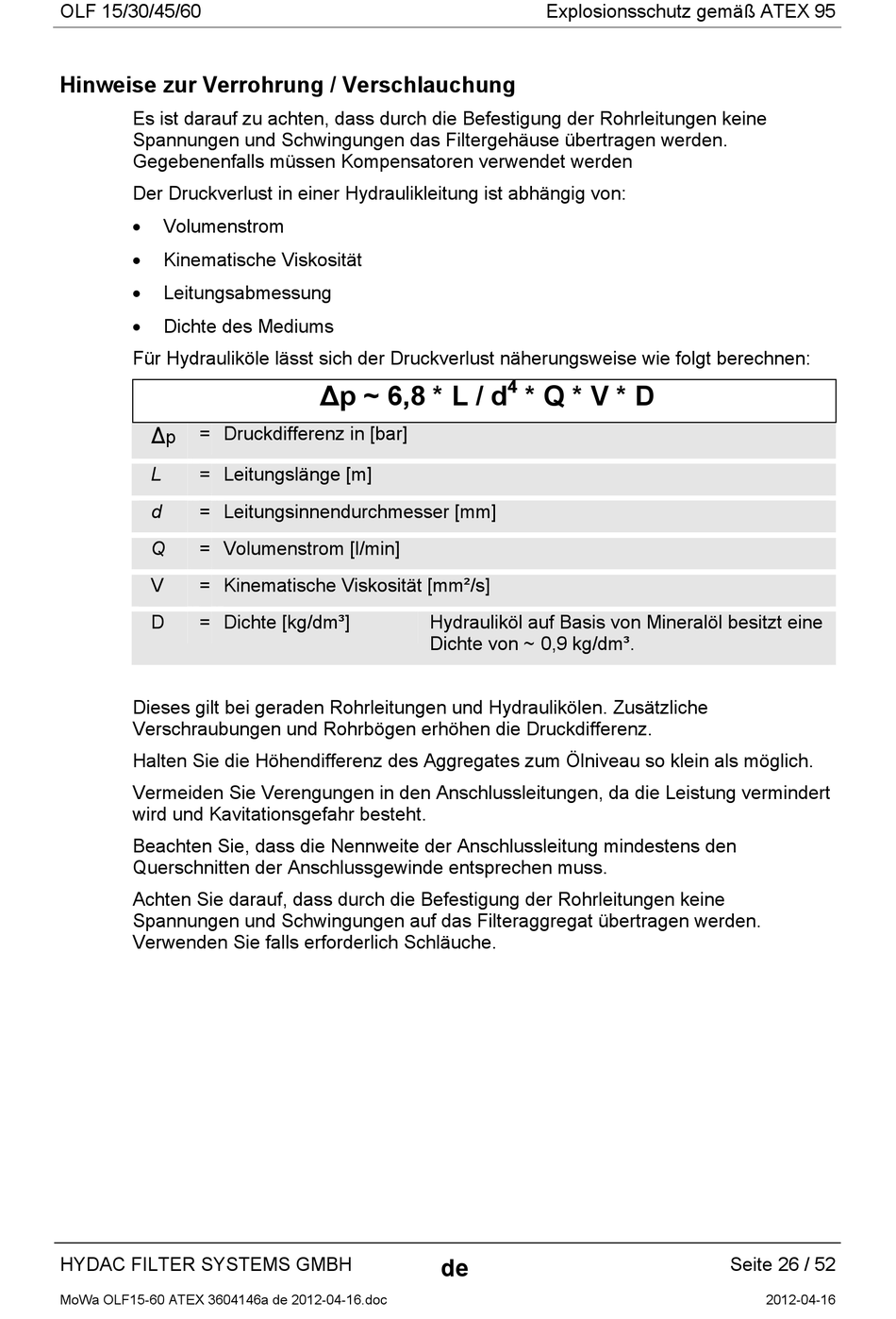

Hinweise zur Verrohrung / Verschlauchung
Es ist darauf zu achten, dass durch die Befestigung der Rohrleitungen keine
Spannungen und Schwingungen das Filtergehäuse übertragen werden.
Gegebenenfalls müssen Kompensatoren verwendet werden
Der Druckverlust in einer Hydraulikleitung ist abhängig von:
Volumenstrom
Kinematische Viskosität
Leitungsabmessung
Dichte des Mediums
Für Hydrauliköle lässt sich der Druckverlust näherungsweise wie folgt berechnen:
= Druckdifferenz in [bar]
Δ
p
L
= Leitungslänge [m]
d
= Leitungsinnendurchmesser [mm]
Q
= Volumenstrom [l/min]
V
= Kinematische Viskosität [mm²/s]
D
= Dichte [kg/dm³]
Dieses gilt bei geraden Rohrleitungen und Hydraulikölen. Zusätzliche
Verschraubungen und Rohrbögen erhöhen die Druckdifferenz.
Halten Sie die Höhendifferenz des Aggregates zum Ölniveau so klein als möglich.
Vermeiden Sie Verengungen in den Anschlussleitungen, da die Leistung vermindert
wird und Kavitationsgefahr besteht.
Beachten Sie, dass die Nennweite der Anschlussleitung mindestens den
Querschnitten der Anschlussgewinde entsprechen muss.
Achten Sie darauf, dass durch die Befestigung der Rohrleitungen keine
Spannungen und Schwingungen auf das Filteraggregat übertragen werden.
Verwenden Sie falls erforderlich Schläuche.
