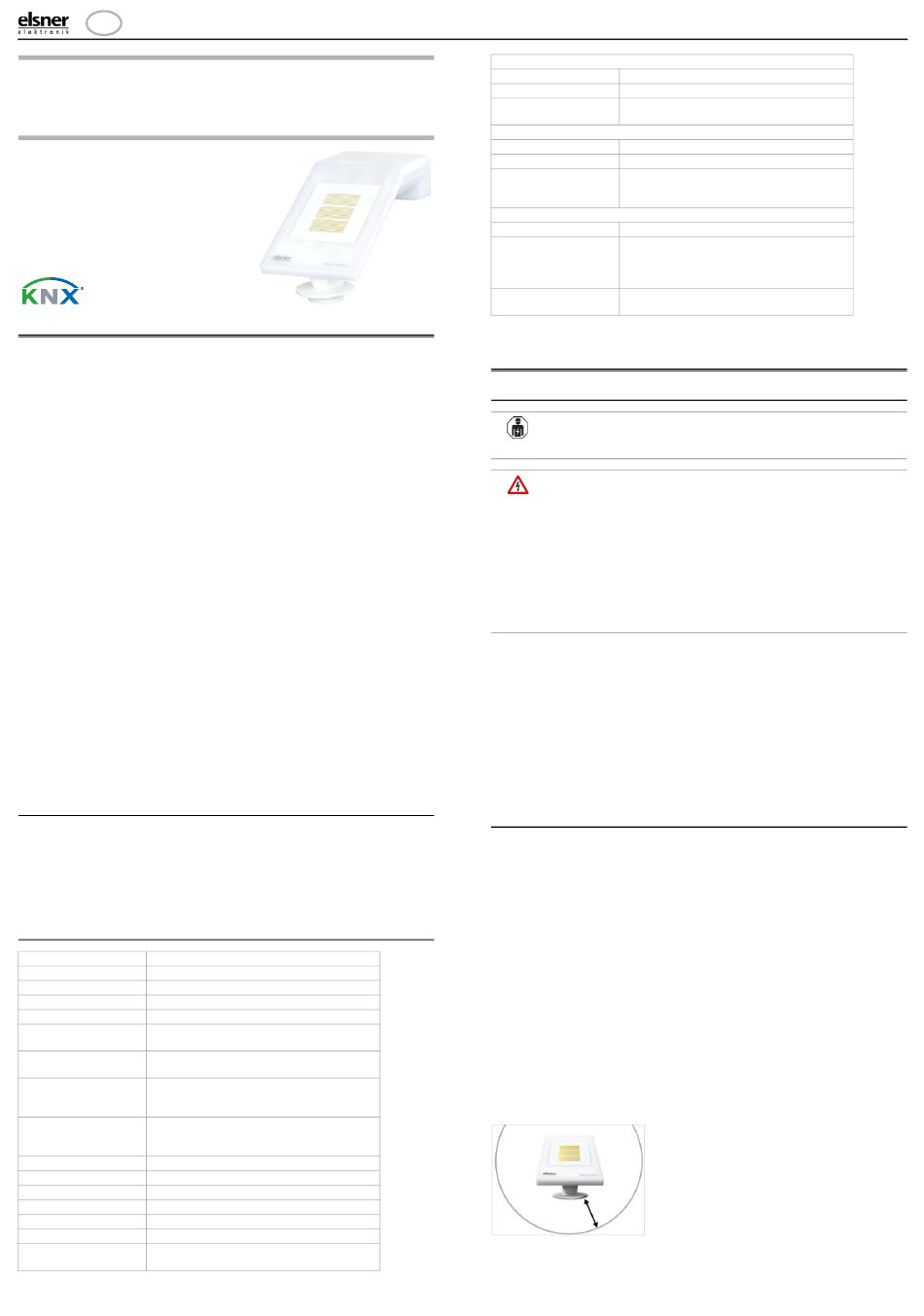

Elsner Suntracer KNX sl basic Installationshinweise

D
Suntracer KNX sl basic
Wetterstation
Technische Daten und Installationshinweise
Artikelnummer 70156
1. Beschreibung

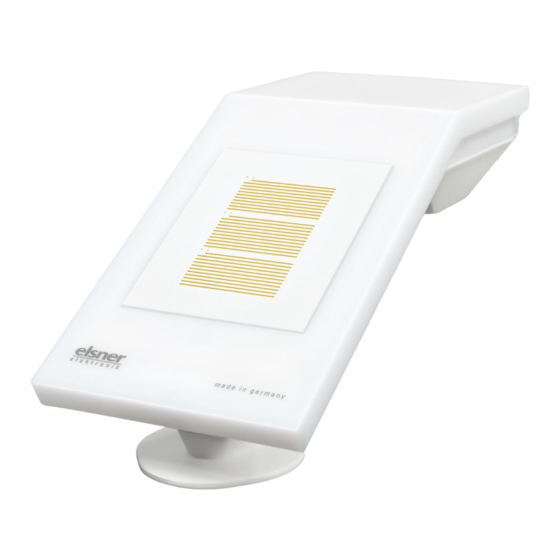

Die Wetterstation Suntracer KNX sl basic für das KNX-Gebäudebus-System
misst Temperatur, Windgeschwindigkeit, Helligkeit und erkennt Niederschlag. Alle
Werte können zur Steuerung grenzwertabhängiger Schaltausgänge verwendet wer-
den. Über UND-Logik-Gatter und ODER-Logik-Gatter lassen sich die Zustände ver-
knüpfen. Multifunktions-Module verändern Eingangsdaten bei Bedarf durch Berech-
nungen, Abfrage einer Bedingung oder Wandlung des Datenpunkttyps.
Im kompakten Gehäuse des Suntracer KNX sl basic sind Sensorik, Auswerteelek-
tronik und die Elektronik der Bus-Ankopplung untergebracht.
Funktionen:
• Helligkeitsmessung (aktuelle Lichtstärke) mit 3 Sensoren. Einzelwerte,
Maximal- oder Mischwert nutzbar
• Windmessung: Die Windstärkemessung erfolgt elektronisch und somit
geräuschlos und zuverlässig, auch bei Hagel, Schnee und
Minustemperaturen. Auch Luftverwirbelungen und aufsteigende Winde im
Bereich des Geräts werden erfasst
• Niederschlagserkennung: Die Sensorfläche ist beheizt, so dass nur
Tropfen und Flocken als Niederschlag erkannt werden, nicht aber Nebel oder
Tau. Hört es auf zu regnen oder zu schneien, ist der Sensor schnell wieder
trocken und die Niederschlagsmeldung endet
• Temperaturmessung
• Frostschutz für Beschattungen
• Schaltausgänge für alle gemessenen und errechneten Werte. Grenzwerte
einstellbar per Parameter oder über Kommunikationsobjekte
• 8 UND- und 8 ODER-Logik-Gatter mit je 4 Eingängen. Als Eingänge für die
Logik-Gatter können sämtliche Schalt-Ereignisse sowie 16 Logikeingänge in
Form von Kommunikationsobjekten genutzt werden. Der Ausgang jedes
Gatters kann wahlweise als 1 Bit oder 2 x 8 Bit konfiguriert werden
• 8 Multifunktions-Module (Berechner) zur Veränderung von Eingangsdaten
durch Berechnungen, durch Abfrage einer Bedingung oder durch Wandlung
des Datenpunkttyps
Die Konfiguration erfolgt mit der KNX-Software ETS. Die Produktdatei steht auf
der Homepage von Elsner Elektronik unter www.elsner-elektronik.de im Men-
übereich „Service" zum Download bereit.
1.0.1. Lieferumfang
• Sensor
• Anschlussleitung ca. 3 m, mit Stecker
• Aufputz-Abzweigdose (IP 55)
• Schneckengewinde-Schelle Ø 40-60 mm
• Edelstahl-Schrauben 4×50 mm Rundkopf und Dübel 6×30 mm für
Wandmontage. Verwenden Sie Befestigungsmaterial, dass für den
Untergrund geeignet ist!
1.1. Technische Daten
Gehäuse Kunststoff
Farbe Weiß / Transluzent
Montage Aufputz
Schutzart IP 44
Maße ca. 62 × 71 × 156 (B × H × T, mm)
Gewicht Wetterstation mit Halterung ca. 90 g,
Gesamtgewicht inklusive Zubehör ca. 280 g
Umgebungstemperatur Betrieb -30°C ... +50°C, Lagerung -30°C ...
+70°C
Hilfsspannung 12...40 V DC, 12...28 V AC. Ein passendes
Netzgerät kann bei Elsner Elektronik bezogen
werden.
Hilfsstrom bei 12 V DC: max. 185 mA
bei 24 V DC: max. 90 mA
bei 24 V AC: max. 82 mA
Busstrom max. 10 mA
Datenausgabe KNX +/- Bussteckklemme
BCU-Typ eigener Mikrocontroller
PEI-Typ 0
Gruppenadressen max. 2000
Zuordnungen max. 2000
Kommunikationsob- 341
jekte
Wetterstation Suntracer KNX sl basic • Stand: 06.06.2018 • Technische Änderungen und Irrtümer vorbehalten. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
Wetterstation Suntracer KNX sl basic
Das Produkt ist konform mit den Bestimmungen der EU-Richtlinien.
2.
2.1. Hinweise zur Installation
Das Gerät ist ausschließlich für den sachgemäßen Gebrauch bestimmt. Bei jeder
unsachgemäßen Änderung oder Nichtbeachten der Bedienungsanleitung erlischt
jeglicher Gewährleistungs- oder Garantieanspruch.
Nach dem Auspacken ist das Gerät unverzüglich auf eventuelle mechanische Be-
schädigungen zu untersuchen. Wenn ein Transportschaden vorliegt, ist unverzüg-
lich der Lieferant davon in Kenntnis zu setzen.
Das Gerät darf nur als ortsfeste Installation betrieben werden, das heißt nur in mon-
tiertem Zustand und nach Abschluss aller Installations- und Inbetriebnahmearbei-
ten und nur im dafür vorgesehenen Umfeld.
Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanlei-
tung ist Elsner Elektronik nicht haftbar.
2.2. Montageort
Wählen Sie eine Montageposition am Gebäude, wo Wind, Regen und Sonne unge-
hindert von den Sensoren erfasst werden können. Es dürfen keine Konstruktionstei-
le über dem Gerät angebracht sein, von denen noch Wasser auf den Niederschlags-
sensor tropfen kann, nachdem es bereits aufgehört hat zu regnen oder zu schneien.
Das Gerät darf nicht durch den Baukörper oder zum Beispiel Bäume abgeschattet
werden.
Um das Gerät herum muss mindestens 60 cm Freiraum belassen werden. Dadurch
wird eine korrekte Windmessung ohne Luftverwirbelungen ermöglicht. Zugleich
verhindert der Abstand, dass Spritzwasser (abprallende Regentropfen) oder Schnee
(Einschneien) die Messung beeinträchtigt. Der Windsensor darf nicht mit Wasser in
Kontakt kommen. Auch Vogelbiss wird vorgebeugt.
Die Montageposition muss so gewählt werden, dass die Sensoren für Regen und
Wind nicht von Personen berührt werden können.
Achten Sie darauf, dass eine ausgefahrene Markise keinen Schatten auf das Gerät
wirft und dieses nicht in den Windschatten legt.
Auch die Temperaturmessung kann durch äußere Einflüsse verfälscht werden, z. B.
durch Erwärmung oder Abkühlung des Baukörpers, an dem der Sensor montiert ist
(Sonneneinstrahlung, Heizungs- oder Kaltwasserrohre). Temperaturabweichungen
durch solche Störquellen müssen in der ETS korrigiert werden, um die angegebene
Genauigkeit des Sensors zu erreichen (Temperatur-Offset).
Temperatursensor:
Messbereich -30°C ... +50°C
Auflösung 0,1°C
Genauigkeit ±0,5°C bei -30°C ... +25°C
±1,5°C bei -30°C ... +45°C
Windsensor:
Messbereich 0 m/s ... 35 m/s
Auflösung 0,1 m/s
Genauigkeit ±15% des Messwerts bei Anströmung von
45°...315°
(Anströmung frontal entspricht 180°)
Helligkeitssensor:
Messbereich 0 Lux ... 150.000 Lux
Auflösung 1 Lux bei
4 Lux bei
163 Lux bei
762 Lux bei 128.257...150.000 Lux
Genauigkeit ±15% des Messwerts bei 35 Lux ... 150.000
Lux
Installation und Inbetriebnahme
Installation, Prüfung, Inbetriebnahme und Fehlerbehebung des Geräts
dürfen nur von einer Elektrofachkraft (lt. VDE 0100) durchgeführt
werden.
VORSICHT!
Elektrische Spannung!
Im Innern des Geräts befinden sich ungeschützte spannungs-
führende Bauteile.
• Die VDE-Bestimmungen beachten.
• Alle zu montierenden Leitungen spannungslos schalten und
Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten
treffen.
• Das Gerät bei Beschädigung nicht in Betrieb nehmen.
• Das Gerät bzw. die Anlage außer Betrieb nehmen und gegen
unbeabsichtigten Betrieb sichern, wenn anzunehmen ist,
dass ein gefahrloser Betrieb nicht mehr gewährleistet ist.
Abb. 1
Das Gerät muss unterhalb, seitlich
und frontal mindestens 60 cm Ab-
stand zu anderen Elementen (Baukör-
per, Konstruktionsteile usw.) haben.
60 cm
0...255 Lux
256...2.645 Lux
2.646...128.256 Lux
1
DBEEA6030
