Nützliche Informationen

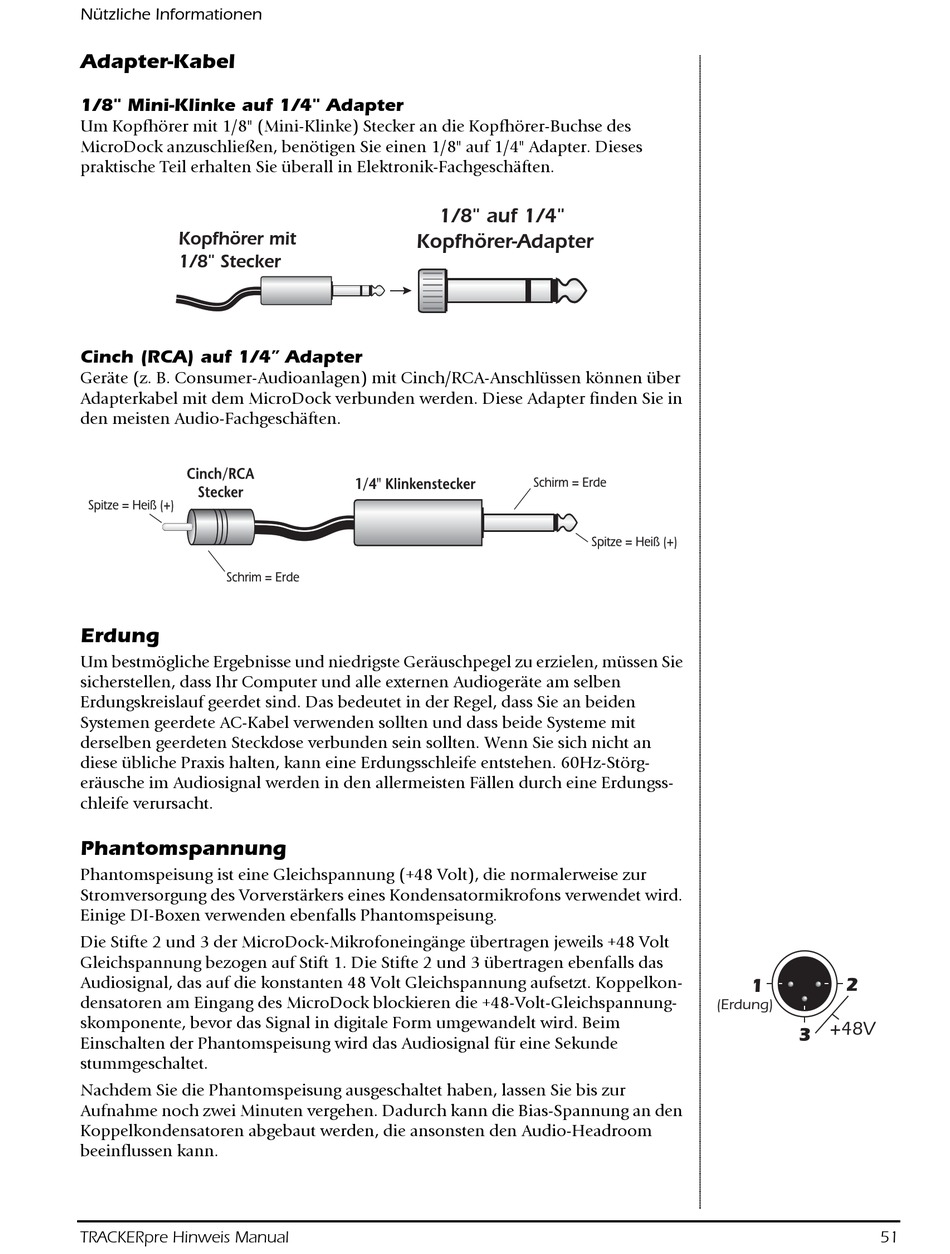

Adapter-Kabel
1/8" Mini-Klinke auf 1/4" Adapter
Um Kopfhörer mit 1/8" (Mini-Klinke) Stecker an die Kopfhörer-Buchse des
MicroDock anzuschließen, benötigen Sie einen 1/8" auf 1/4" Adapter. Dieses
praktische Teil erhalten Sie überall in Elektronik-Fachgeschäften.
Kopfhörer mit
1/8" Stecker
Cinch (RCA) auf 1/4" Adapter
Geräte (z. B. Consumer-Audioanlagen) mit Cinch/RCA-Anschlüssen können über
Adapterkabel mit dem MicroDock verbunden werden. Diese Adapter finden Sie in
den meisten Audio-Fachgeschäften.
Erdung
Um bestmögliche Ergebnisse und niedrigste Geräuschpegel zu erzielen, müssen Sie
sicherstellen, dass Ihr Computer und alle externen Audiogeräte am selben
Erdungskreislauf geerdet sind. Das bedeutet in der Regel, dass Sie an beiden
Systemen geerdete AC-Kabel verwenden sollten und dass beide Systeme mit
derselben geerdeten Steckdose verbunden sein sollten. Wenn Sie sich nicht an
diese übliche Praxis halten, kann eine Erdungsschleife entstehen. 60Hz-Störg-
eräusche im Audiosignal werden in den allermeisten Fällen durch eine Erdungss-
chleife verursacht.
Phantomspannung
Phantomspeisung ist eine Gleichspannung (+48 Volt), die normalerweise zur
Stromversorgung des Vorverstärkers eines Kondensatormikrofons verwendet wird.
Einige DI-Boxen verwenden ebenfalls Phantomspeisung.
Die Stifte 2 und 3 der MicroDock-Mikrofoneingänge übertragen jeweils +48 Volt
Gleichspannung bezogen auf Stift 1. Die Stifte 2 und 3 übertragen ebenfalls das
Audiosignal, das auf die konstanten 48 Volt Gleichspannung aufsetzt. Koppelkon-
densatoren am Eingang des MicroDock blockieren die +48-Volt-Gleichspannung-
skomponente, bevor das Signal in digitale Form umgewandelt wird. Beim
Einschalten der Phantomspeisung wird das Audiosignal für eine Sekunde
stummgeschaltet.
Nachdem Sie die Phantomspeisung ausgeschaltet haben, lassen Sie bis zur
Aufnahme noch zwei Minuten vergehen. Dadurch kann die Bias-Spannung an den
Koppelkondensatoren abgebaut werden, die ansonsten den Audio-Headroom
beeinflussen kann.
TRACKERpre Hinweis Manual
1/8" auf 1/4"
Kopfhörer-Adapter
2
1
(Erdung)
+48V
3
51
