Regler & Eingänge / Ausgänge
14

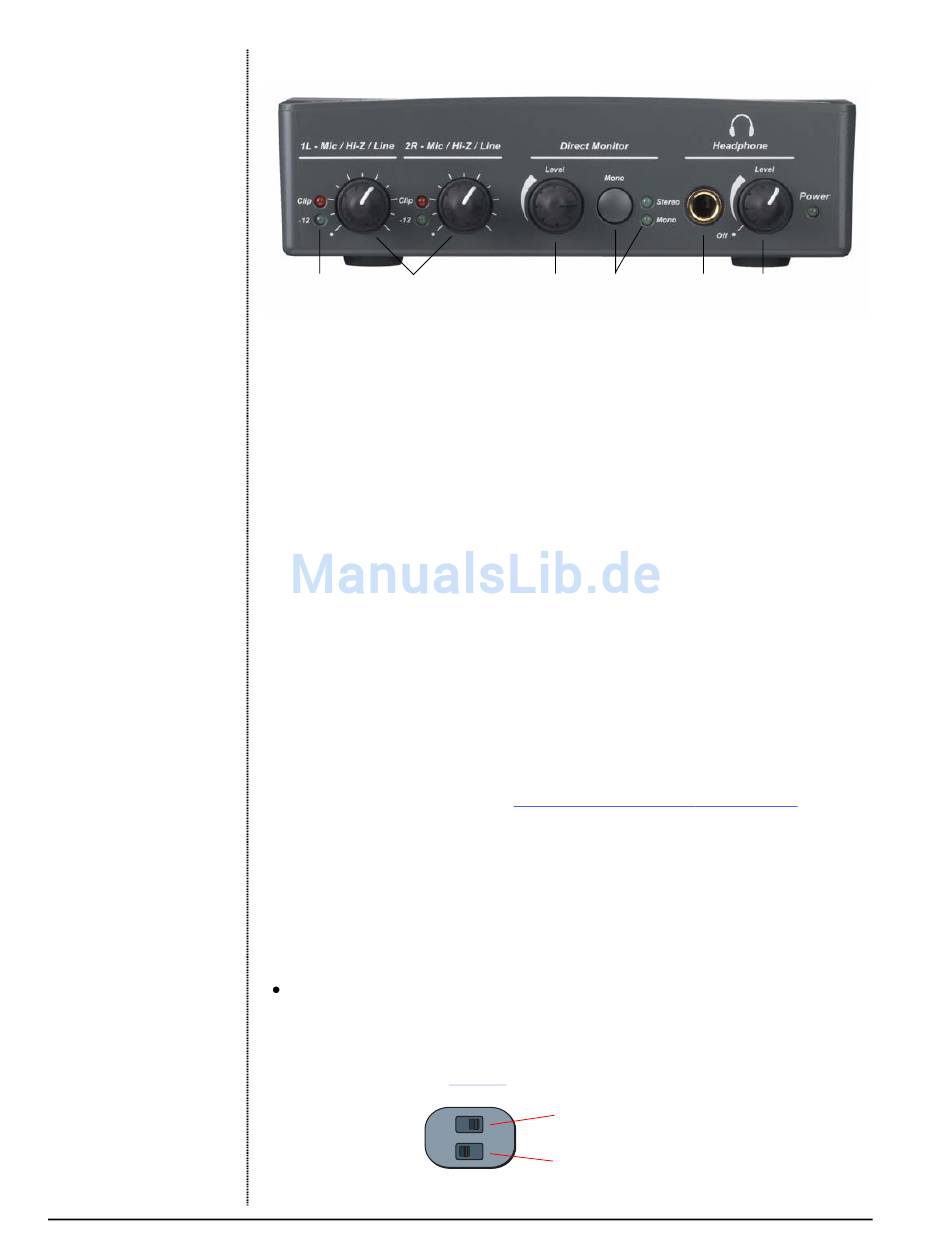

REGLER & EINGÄNGE / AUSGÄNGE
1
2
1. Signalpegel- & Clip-Anzeigen
Die Signalpegel-LED-Anzeigen geben den Signalpegel an. Bei korrektem
Eingangspegel sollte die grüne Signal-LED flackern, aber die rote Clip-Anzeige
NIE aufleuchten. Die Clip-Anzeigen leuchten und zeigen an, dass der Einga-
ngspegel den Wert 0 dBFS überschritten hat.
2. Linke/Rechte Gain-Regler
Diese Regler steuern die Eingangsverstärkung für die beiden Eingänge im
Bereich von 0dB bis +60dB.
3. Direct Monitor Level-Regler
Dieser Regler steuert den Anteil an Direktmonitorsignal, das den Hauptaus-
gängen beigemischt wird, im Bereich von –24 dB bis Off.
4. Direct Monitor On/Off & Mono-Stereo-Schalter
Drücken Sie einmal die Taste, um das Direktmonitoring einzuschalten. Die
Stereo-LED leuchtet. In diesem Modus werden die linken und rechten Kanäle
mit dem Pegel zu den jeweiligen Ausgängen geleitet, der mit dem Direct
Monitor Level-Regler eingestellt wurde. Drücken Sie nochmals die Taste, um
auf Mono Direct Monitoring umzuschalten, das die linken und rechten Direk-
tmonitorkanäle auf Mono summiert. Der Mono-Modus ist nützlich, wenn die
beiden Eingänge für separate Instrumente verwendet werden oder wenn nur
ein Eingang verwendet wird.
5. Headphone-Buchse
Schließen Sie hier Ihre Stereo-Kopfhörer an.
6. Headphone Level-Regler
Dieser Regler steuert den Pegel des Kopfhörerausgangs. Dieser Schalter
schaltet auch das Tracker Pre USB 2.0 ein/aus.
Ground Lift Schalter
Auf der Geräte-Unterseite befinden sich „Ground Lift" Schalter für beide 1/4"
Analogeingänge. Sollte in Ihrem Setup eine Erdungsschleife auftreten,
können Sie mit diesen Schaltern das Brummen gefahrlos beseitigen. Weitere
Infos finden Sie auf
R-GND LIFT
L-GND LIFT
Die Eingangserdung ist unterbrochen, wenn der A or B GND LIFT-Label steht.
3
4
Siehe "Direktmonitoring" auf Seite 17.
Seite
47.
Geerdeter Eingang
Keine Erdung des Eingangs
5
6
