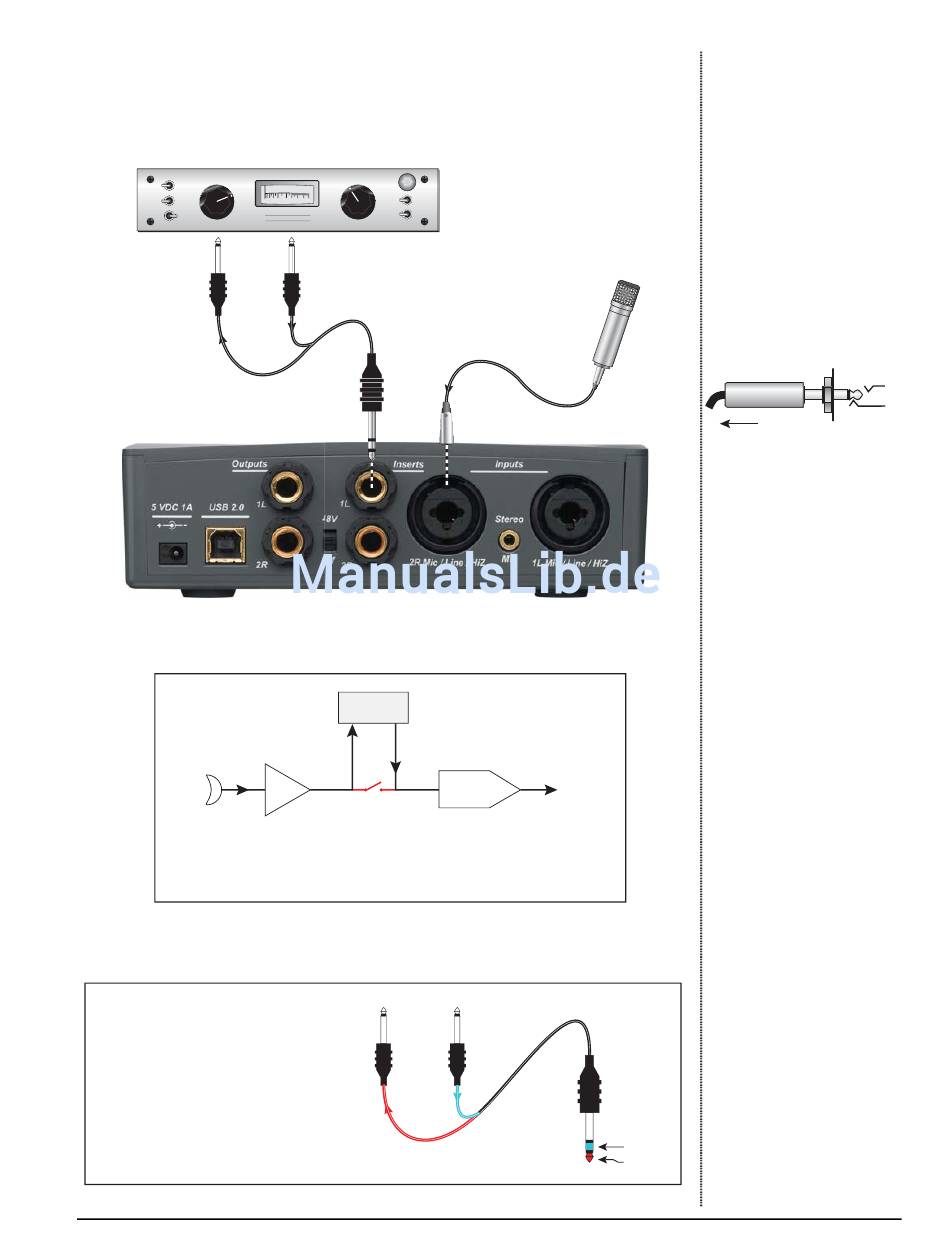

Insert-Anschlussbeispiel
INSERT-ANSCHLUSSBEISPIEL
EXTERNER PROZESSOR
(Compressor, EQ, etc.)
ATTACK
5
6
4
FAST
SLOW
3
7
MEDIUM
FAST
SLOW
2
8
RELEASE
9
1
OUTPUT
RED.
0
10
METER
GAIN
Eingang
Spitze
BLOCK-
DIAGRAM
Mic
Vorverstärker
Durch Anschließen eines Steckers an die Insert-Buchse wird die Verbindung
zwischen dem Mikrofon-Preamp und dem A/D-Konverter unterbrochen, damit Sie
einen seriellen Effektprozessor, z. B. Compressor oder EQ, einschleifen können.
SEND/RETURN-KABLE
Das vorverstärkte Signal wird über die
Spitze des Steckers ausgegeben und
über den Ring des Steckers zum Tracker
Pre zurückgeführt.
TRACKERpre Hinweis Manual
COMPRESSOR
5
6
4
VU
40
60
80
100
3
7
LINK
BYPASS
7
5
3
1
0
1
2 +3
2
8
9
1
ON
POWER
0
10
GAIN REDUCTION
Ausgang
Ring
TRS Plug
Insert-
Gerät
Spitze
Ring
A/D-Konverter
Zum Effekt
Spitze
Mikrofon
USB
Vom Effekt
Ring
Return
Send
TIPP . . .
Der Tracker Pre ist bei
Bedarf als eigenständiger,
hochwertiger Stereo-Mikro-
fonvorverstärker einsetzbar.
Insert-Buchse
Vom
Preamp-
Preamp
Ausgang
TIPP . . .
Um die Mikrofon-
Preampsignale abzugreifen,
ohne die Verbindung zum
ADC zu unterbrechen,
stecken Sie einen
Monostecker nur halb (bis
zum ersten Klick) in die
Insert-Buchse.
13
