Nützliche Informationen
WARNUNG!
Wenn Sie symmetrische
Ausgänge an asymme-
trische Eingänge
anschließen, dürfen Sie
KEINE symmetrischen
Audiokabel verwenden.
Dies kann zu erhöhtem
Geräuschpegel und
Störgeräuschen führen.
Verwenden Sie symme-
trische Kabel NUR DANN,
wenn Sie symmetrische
Eingänge an symmetrische
Ausgänge anschließen.
50
NÜTZLICHE INFORMATIONEN
Kabel - symmetrisch oder asymmetrisch?
Alle Eingänge und Ausgänge des digitalen E-MU-Audiosystems sind für die
Verwendung symmetrischer oder asymmetrischer Kabel konzipiert. Symme-
trische Signale liefern eine zusätzliche Eingangsverstärkung von +6 dB und werden
für eine optimale Audioleistung empfohlen. Asymmetrische Kabel sind jedoch
auch für die meisten Anwendungen geeignet. Wenn Sie Probleme mit Störg-
eräuschen und Rauschen haben oder einfach eine bestmögliche Leistung erzielen
möchten, sollten Sie symmetrische Kabel verwenden.
Symmetrische Kabel
Symmetrische Kabel werden in professionellen Studios verwendet, da sie Störg-
eräusche und Interferenzen aufheben können. Anschlussstecker für symmetrische
Kabel sind XLR (3-poliger Mikrofon)-Stecker oder TRS (Tip, Ring, Sleeve - 1/4")-
Klinkenstecker

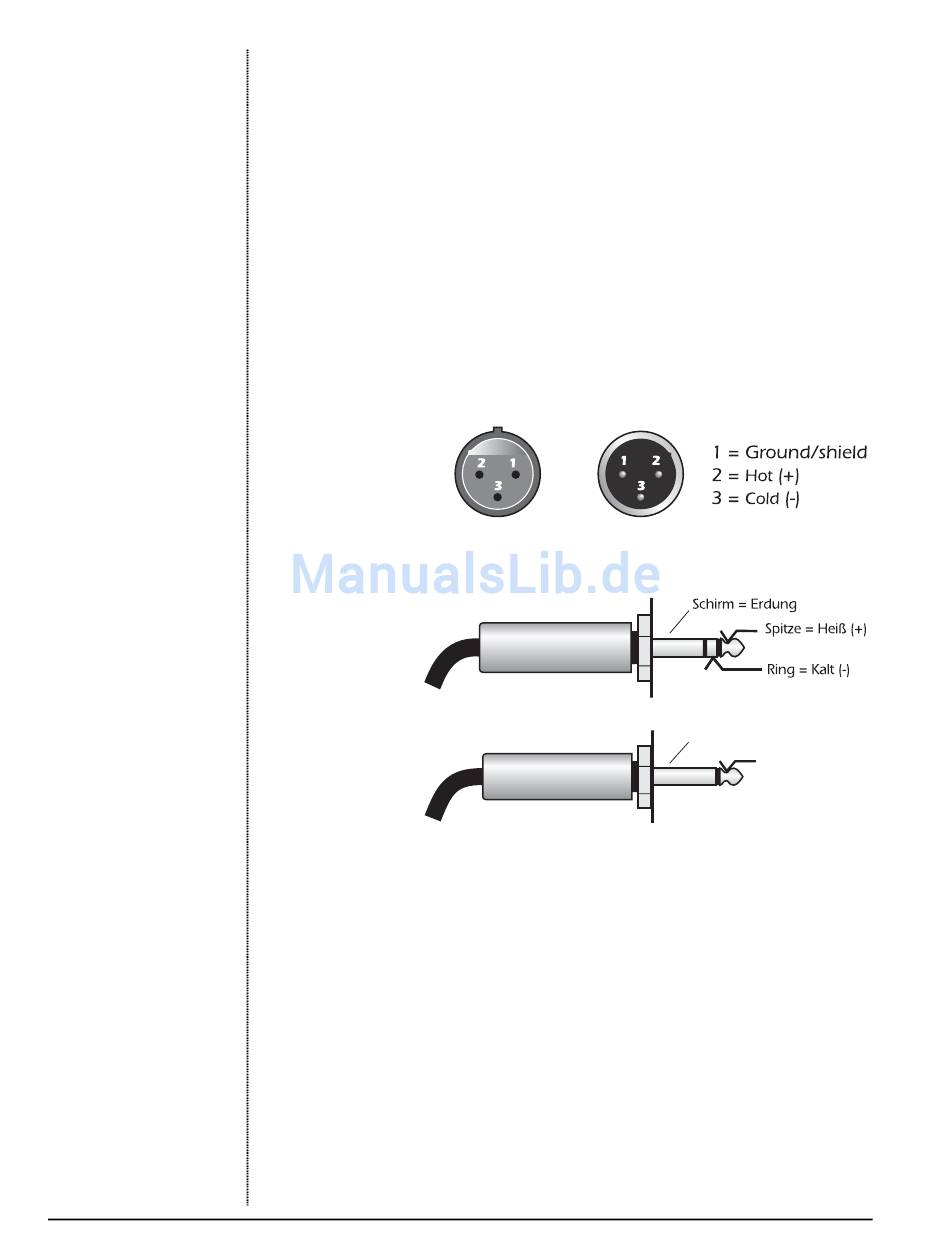

Symmetrische
XLR-Anschlüsse
Symmetrische
1/4" TRS
Anschlüsse
Asymmetrische
1/4" Anschlüsse
Symmetrische Kabel verfügen über eine Erdverbindung (Schirmung) und zwei
signaltragende Leiter mit gleichem Potenzial, aber entgegengesetzter Polarität. Es
gibt einen „heißen" bzw. positiven Draht und einen „kalten" bzw. negativen
Draht. Zu jedem Zeitpunkt weisen beide Leiter dieselbe Spannung, aber entgegeng-
esetzte Polarität auf. Beide Drähte können Interferenzen „aufnehmen", aber da
diese sowohl gleich- als auch gegenphasig vorhanden sind, werden diese Interfer-
enzen an der symmetrischen Eingangsverbindung aufgehoben.
Asymmetrische Kabel
Asymmetrische Kabel besitzen einen Leiter und eine Erdung (Schirmung) und
werden in der Regel über asymmetrische 1/4"-Klinkenstecker oder Cinch-Stecker
angeschlossen. Die Schirmung behält ein konstantes Erdungspotenzial bei,
während das Signal im mittleren Leiter zwischen positiver und negativer Spannung
wechselt. Die Schirmung umgibt den mittleren „heißen" Leiter vollständig und ist
geerdet, um die meisten elektrischen Interferenzen, die das Kabel aufnimmt,
abzufangen. Asymmetrische Kabel sind anfälliger für Störgeräusche und Interfer-
enzen als symmetrische Kabel, aber je kürzer das Kabel ist, desto geringer sind die
Störgeräusche im Kabel.
Eingang
Ausgang
Schirm = Erdung
Spitze = Signal
E-MU Systems
