ESPAÑOL
 En el caso de que haya serios problemas de funcionamiento, detenga el uso del accesorio y contacte
inmediatamente con su concesionario.
 La carcasa y las lentes deben sustituirse si están visiblemente dañadas.
 Utilice el embalaje original cuando haya que transportar el dispositivo.
 Debido a razones de seguridad, está prohibido realizar modificaciones no autorizadas a la unidad.
Importante: ¡Nunca mire directamente a la fuente de luz! No utilice el efecto en presencia de personas que
padezcan de epilepsia.

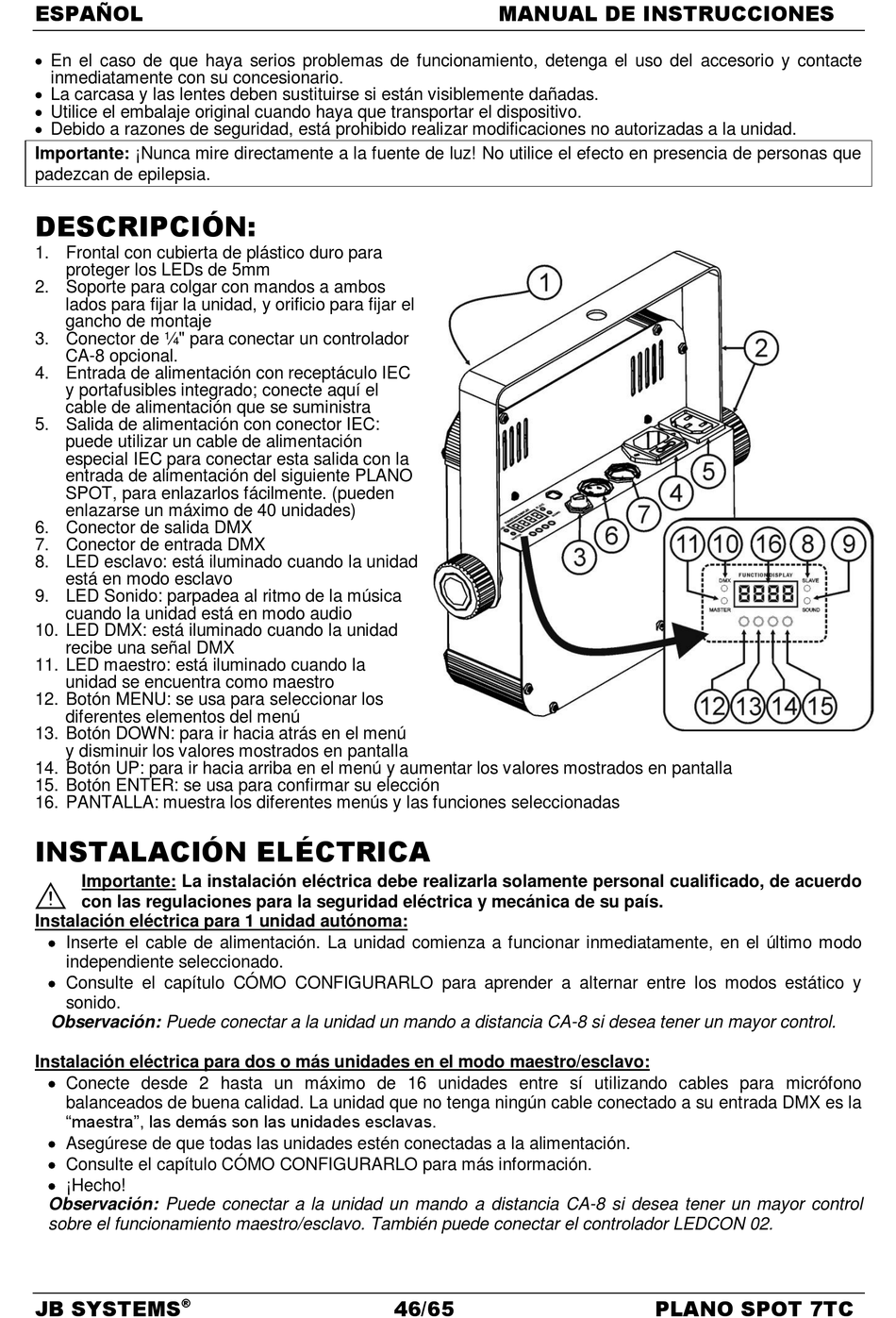

DESCRIPCIÓN:
1. Frontal con cubierta de plástico duro para
proteger los LEDs de 5mm
2. Soporte para colgar con mandos a ambos
lados para fijar la unidad, y orificio para fijar el
gancho de montaje
3. Conector de ¼" para conectar un controlador
CA-8 opcional.
4. Entrada de alimentación con receptáculo IEC
y portafusibles integrado; conecte aquí el
cable de alimentación que se suministra
5. Salida de alimentación con conector IEC:
puede utilizar un cable de alimentación
especial IEC para conectar esta salida con la
entrada de alimentación del siguiente PLANO
SPOT, para enlazarlos fácilmente. (pueden
enlazarse un máximo de 40 unidades)
6. Conector de salida DMX
7. Conector de entrada DMX
8. LED esclavo: está iluminado cuando la unidad
está en modo esclavo
9. LED Sonido: parpadea al ritmo de la música
cuando la unidad está en modo audio
10. LED DMX: está iluminado cuando la unidad
recibe una señal DMX
11. LED maestro: está iluminado cuando la
unidad se encuentra como maestro
12. Botón MENU: se usa para seleccionar los
diferentes elementos del menú
13. Botón DOWN: para ir hacia atrás en el menú
y disminuir los valores mostrados en pantalla
14. Botón UP: para ir hacia arriba en el menú y aumentar los valores mostrados en pantalla
15. Botón ENTER: se usa para confirmar su elección
16. PANTALLA: muestra los diferentes menús y las funciones seleccionadas
INSTALACIÓN ELÉCTRICA
Importante: La instalación eléctrica debe realizarla solamente personal cualificado, de acuerdo
con las regulaciones para la seguridad eléctrica y mecánica de su país.
Instalación eléctrica para 1 unidad autónoma:
 Inserte el cable de alimentación. La unidad comienza a funcionar inmediatamente, en el último modo
independiente seleccionado.
 Consulte el capítulo CÓMO CONFIGURARLO para aprender a alternar entre los modos estático y
sonido.
Observación: Puede conectar a la unidad un mando a distancia CA-8 si desea tener un mayor control.
Instalación eléctrica para dos o más unidades en el modo maestro/esclavo:
 Conecte desde 2 hasta un máximo de 16 unidades entre sí utilizando cables para micrófono
balanceados de buena calidad. La unidad que no tenga ningún cable conectado a su entrada DMX es la
"maestra", las demás son las unidades esclavas.
 Asegúrese de que todas las unidades estén conectadas a la alimentación.
 Consulte el capítulo CÓMO CONFIGURARLO para más información.
 ¡Hecho!
Observación: Puede conectar a la unidad un mando a distancia CA-8 si desea tener un mayor control
sobre el funcionamiento maestro/esclavo. También puede conectar el controlador LEDCON 02.
JB SYSTEMS
®
MANUAL DE INSTRUCCIONES
46/65 PLANO SPOT 7TC
