DEUTSCH
 Bei Transport bitte die Originalverpackung verwenden, um Schäden am Gerät zu vermeiden.
 Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.
Wichtiger Hinweis: Nicht direkt in die Lichtquelle blicken! Das Gerät nicht verwenden, wenn sich Personen
im Raum befinden, die unter Epilepsie leiden.

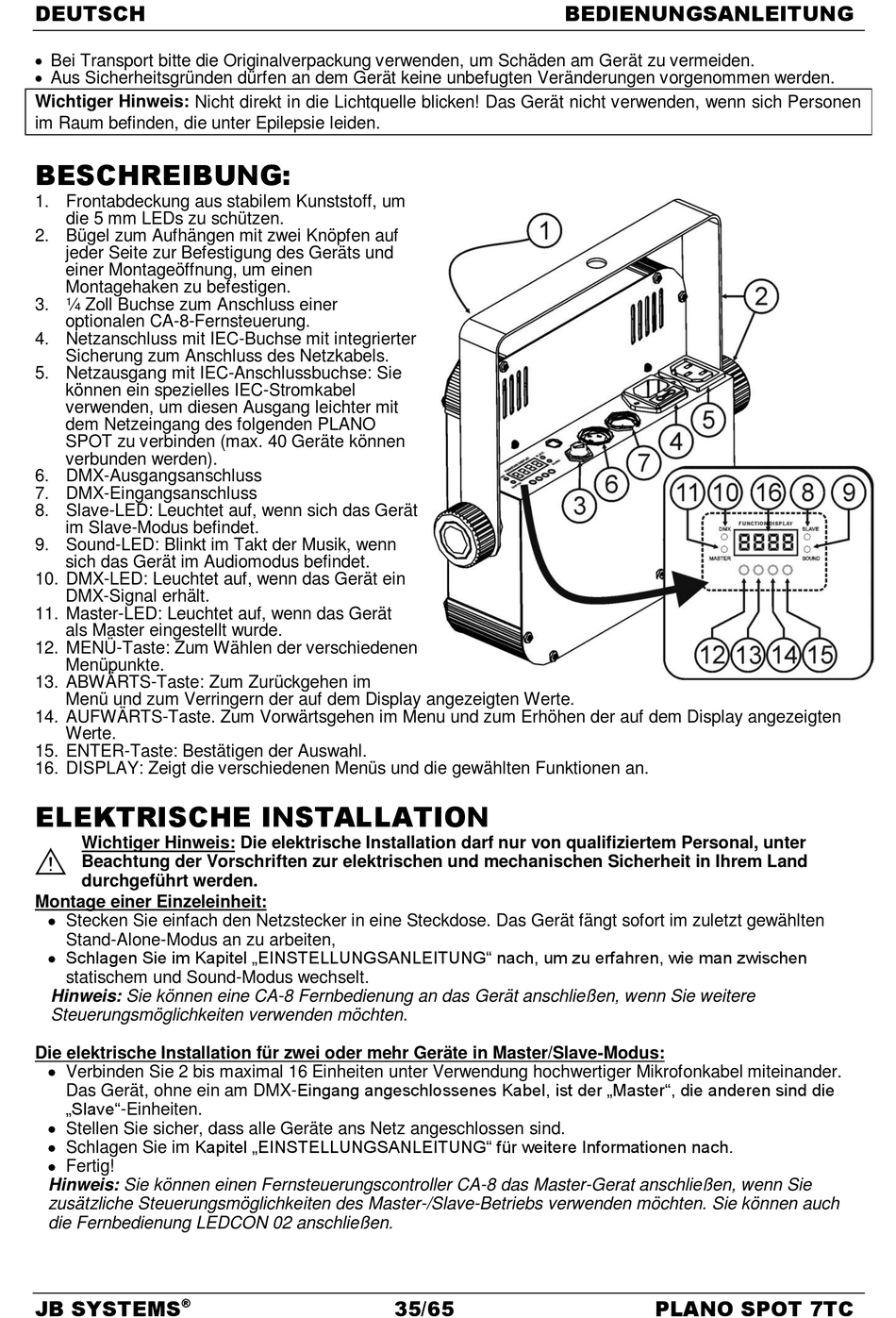

BESCHREIBUNG:
1. Frontabdeckung aus stabilem Kunststoff, um
die 5 mm LEDs zu schützen.
2. Bügel zum Aufhängen mit zwei Knöpfen auf
jeder Seite zur Befestigung des Geräts und
einer Montageöffnung, um einen
Montagehaken zu befestigen.
3. ¼ Zoll Buchse zum Anschluss einer
optionalen CA-8-Fernsteuerung.
4. Netzanschluss mit IEC-Buchse mit integrierter
Sicherung zum Anschluss des Netzkabels.
5. Netzausgang mit IEC-Anschlussbuchse: Sie
können ein spezielles IEC-Stromkabel
verwenden, um diesen Ausgang leichter mit
dem Netzeingang des folgenden PLANO
SPOT zu verbinden (max. 40 Geräte können
verbunden werden).
6. DMX-Ausgangsanschluss
7. DMX-Eingangsanschluss
8. Slave-LED: Leuchtet auf, wenn sich das Gerät
im Slave-Modus befindet.
9. Sound-LED: Blinkt im Takt der Musik, wenn
sich das Gerät im Audiomodus befindet.
10. DMX-LED: Leuchtet auf, wenn das Gerät ein
DMX-Signal erhält.
11. Master-LED: Leuchtet auf, wenn das Gerät
als Master eingestellt wurde.
12. MENÜ-Taste: Zum Wählen der verschiedenen
Menüpunkte.
13. ABWÄRTS-Taste: Zum Zurückgehen im
Menü und zum Verringern der auf dem Display angezeigten Werte.
14. AUFWÄRTS-Taste. Zum Vorwärtsgehen im Menu und zum Erhöhen der auf dem Display angezeigten
Werte.
15. ENTER-Taste: Bestätigen der Auswahl.
16. DISPLAY: Zeigt die verschiedenen Menüs und die gewählten Funktionen an.

ELEKTRISCHE INSTALLATION

Wichtiger Hinweis: Die elektrische Installation darf nur von qualifiziertem Personal, unter
Beachtung der Vorschriften zur elektrischen und mechanischen Sicherheit in Ihrem Land
durchgeführt werden.
Montage einer Einzeleinheit:
 Stecken Sie einfach den Netzstecker in eine Steckdose. Das Gerät fängt sofort im zuletzt gewählten
Stand-Alone-Modus an zu arbeiten,
 Schlagen Sie im Kapitel „EINSTELLUNGSANLEITUNG" nach, um zu erfahren, wie man zwischen
statischem und Sound-Modus wechselt.
Hinweis: Sie können eine CA-8 Fernbedienung an das Gerät anschließen, wenn Sie weitere
Steuerungsmöglichkeiten verwenden möchten.
Die elektrische Installation für zwei oder mehr Geräte in Master/Slave-Modus:
 Verbinden Sie 2 bis maximal 16 Einheiten unter Verwendung hochwertiger Mikrofonkabel miteinander.
Das Gerät, ohne ein am DMX-Eingang angeschlossenes Kabel, ist der „Master", die anderen sind die
„Slave"-Einheiten.
 Stellen Sie sicher, dass alle Geräte ans Netz angeschlossen sind.
 Schlagen Sie im Kapitel „EINSTELLUNGSANLEITUNG" für weitere Informationen nach.
 Fertig!
Hinweis: Sie können einen Fernsteuerungscontroller CA-8 das Master-Gerat anschließen, wenn Sie
zusätzliche Steuerungsmöglichkeiten des Master-/Slave-Betriebs verwenden möchten. Sie können auch
die Fernbedienung LEDCON 02 anschließen.
