F

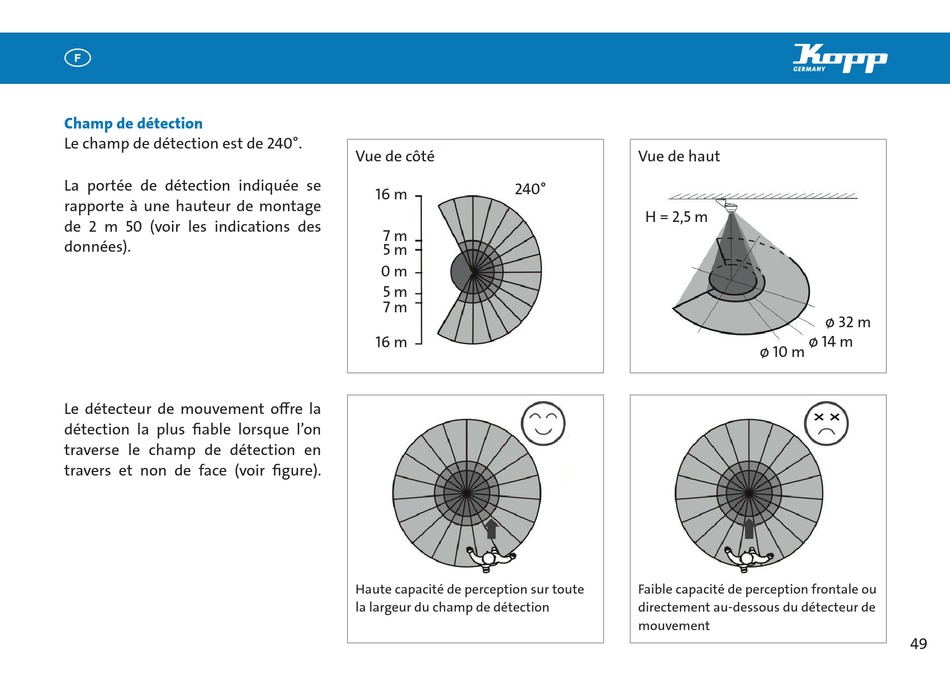

Champ de détection
Le champ de détection est de 240°.
La portée de détection indiquée se
rapporte à une hauteur de montage
de 2 m 50 (voir les indications des
données).
Le détecteur de mouvement offre la
détection la plus fiable lorsque l'on
traverse le champ de détection en
travers et non de face (voir figure).
Vue de côté
240°
16 m
7 m
5 m
0 m
5 m
7 m
16 m
Haute capacité de perception sur toute
la largeur du champ de détection
Vue de haut
H = 2,5 m
Ø 14 m
Ø 10 m
Faible capacité de perception frontale ou
directement au-dessous du détecteur de
mouvement
Ø 32 m
49
