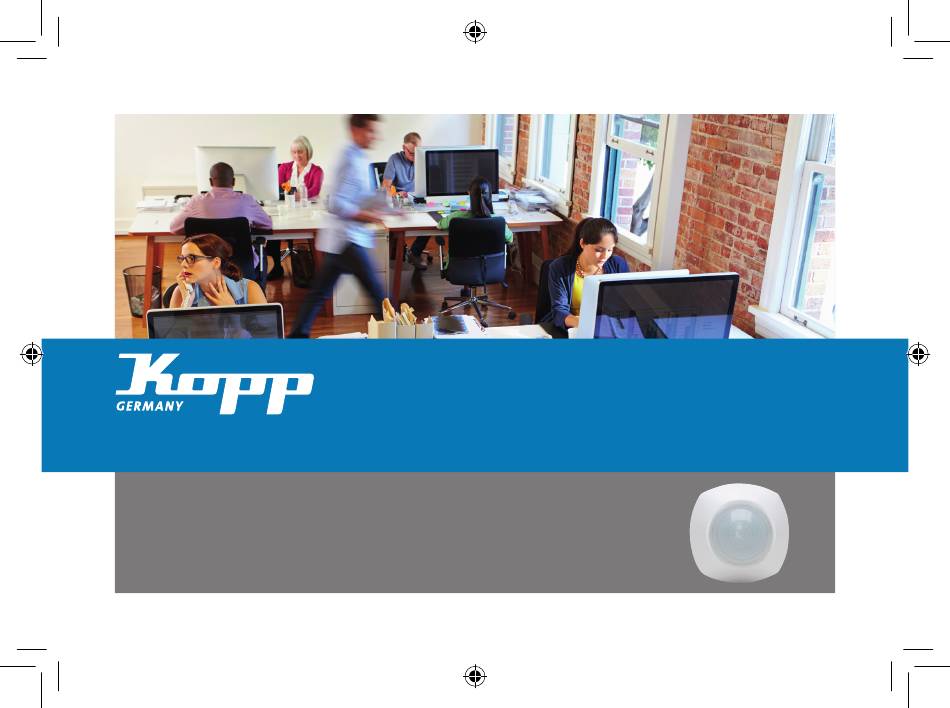

- Seite 1 INFRAcontrol PR-UP 360 IP 20 Bedienungsanleitung Bedieningshandleiding D NL F Mode d‘emploi 150527_KOPP_BA_INFRAcontrol_PAS23.indd 1 27.05.2015 14:38:15...
- Seite 2 Einleitung Bedienungsanleitung 2-21 Sie haben sich für ein hochwertiges Qualitätsprodukt ent- schieden, das mit größter Sorgfalt hergestellt wurde. Nur eine sachgerechte Installation und Inbetriebnahme Bedieningshandleiding 22-41 gewährleistet einen langen, zuverlässigen und störungs- freien Betrieb. • Bitte machen Sie sich vor der Installation mit der Mode d‘emploi 42-61 Bedienungsanleitung vertraut.
- Seite 3 Sicherheitshinweise Installation nur durch Personen mit einschlägigen Kennt- • Auswahl des Elektroinstallationsmaterials zur Sicherung nissen und elektrotechnischen Erfahrungen. der Abschaltbedingungen Durch eine unsachgemäße Installation gefährden Sie: • IP-Schutzarten • Ihr eigenes Leben • Einbau des Elektroinstallationsmaterials • Das Leben der Nutzer der elektrischen Anlage •...
- Seite 4 Funktionsprinzip INFRAcontrol Präsenzmelder reagieren bereits auf kleinste Die INFRAcontrol Präsenzmelder verfügen über eine Bewegungen und sind speziell geeignet für Erkennung bei „Mischlichtmessung“. sitzenden Tätigkeiten. Über eine Linsenoptik können die Dabei werden die Anteile von Tageslicht und Kunstlicht Sensoren des INFRAcontrol Präsenzmelders unsichtbare gemessen.
- Seite 5 Präsenzmelder – Einzelteile Präsenzmelder Gehäuse Stellschrauben (Gehäuse-Rückseite) Linsensystem IR Fernbedienung Montageteil inkl. Elektronik 150527_KOPP_BA_INFRAcontrol_PAS23.indd 5 27.05.2015 14:38:16...
- Seite 6 Montagemöglichkeiten Deckeneinbau Unterputzdose Ø 60 mm Montagehinweise Um Fehlauslösungen zu vermeiden, sollte der Montageort mindestens 1 m von einer Leuchte entfernt sein. Bewe- gungen (z. B. Schwingungen) des Gerätes wirken genauso wie Bewegungen im Erfassungsbereich (z. B. Sträucher, Blumen, Gardinen, etc.) und können zu Fehlauslösungen führen.
- Seite 7 Vorsicherung Anschluss von Verbrauchern Das Gerät und die angschlossene Verbraucher müssen Hohe Einschaltströme verkürzen die Relaislebensdauer durch vorgeschaltete Schutzorgane geschützt werden. gravierend. Beachten Sie hierzu die technischen Angaben des Leuch- Bei Auswahl des/der geeigneten Schutzorgane sind die ten-, bzw. Leuchtmittelherstellers. entsprechenden einschlägigen Errichtungsrichtlinien un- Hohe induktive Lasten sollten über ein zusätzliches Relais bedingt zu beachten.
- Seite 8 Schaltverhalten Das zuverlässigste Schaltverhalten zeigt der Präsenz- Bei einem direkten und frontalen Zugehen ist es für den melder, wenn der Erfassungsbereich quer und nicht Melder schwierig, eine Temperaturveränderung zu erken- frontal zum Präsenzmelder durchschritten wird. nen, somit ist die Reichweitenerkennung deutlich geringer. 150527_KOPP_BA_INFRAcontrol_PAS23.indd 8 27.05.2015 14:38:17...
- Seite 9 Erfassungsbereich Der Erfassungsbreich beträgt 360°. Die angegebene Erfassungsreichweite bezieht sich auf eine Montage-/Einbauhöhe von 2,5 m. (siehe Angaben Technische Daten) Bitte beachten: Mit zunehmender Montagehöhe nimmt 12 m die Empfindlichkeit und die Erfassungsdichte ab! Funktionsweisen im Abstand von: • 6-12 m: Der Präsenzmelder arbeitet in seiner Bewegungs- erkennung wie ein herkömmlicher Bewegungs- 360°...
- Seite 10 Einstell-Drehpotentiometer Die Einstellmöglichkeiten (Stellschrauben ) finden Sie auf der Rückseite des Gehäuseoberteils Zum Einstellen des Präsenzmelders das Gehäuseober- teil vorsichtig abziehen Es werden folgende Einstellmöglichkeiten sichtbar: • Einstellung Nachlaufzeit (TIME) • Einstellung Kanal (CHANNEL) • Einstellung Dämmerungsschwelle (LUX) 150527_KOPP_BA_INFRAcontrol_PAS23.indd 10 27.05.2015 14:38:17...
- Seite 11 Einstellen der Dämmerungsschwelle LUX Wert Memory-Funktion im AUTO-Mode Den gewünschten Helligkeitswert an der Stellschraube des Die INFRAcontrol Präsenzmelder verfügen über eine in- Präsenzmelders einstellen. Der Helligkeitswert kann an der tegrierte „Mischlichtmessung“. Stellschraube stufenlos zwischen den Werten (ca. 20 Lux) bis T (ca. 300 Lux) eingestellt werden. Bei direkter Sonnen- Dabei werden die Anteile von Tageslicht und Kunstlicht einstrahlung liegt die Helligkeit über der Einstellgrenze, gemessen.
- Seite 12 Einstellen der Einschaltdauer (Ausschaltverzögerung) Die gewünschte Einschaltdauer an der Stellschraube des Präsenzmelders einstellen. Die Einstellung ist stufenlos einstellbar von 5 Sekunden bis 12 Minuten. Stellschraube Linksanschlag bedeutet: • Kürzeste Einschaltdauer (ca. 5 Sekunden (T)) Stellschraube Rechtsanschlag bedeutet: • Längste Einschaltdauer (12 Minuten ( )) Die angegebenen Werte entsprechen zirka Angaben und unterliegen technischen Schwankungen.
- Seite 13 Kanaleinstellung Der Präsenzmelder kann mittels einer IR-Fernbedienung manuell bedient werden (IR-Fernbedienung optional er- hältlich). Es kann zwischen zwei IR Empfangskanälen gewählt werden (Kanal 1 – Kanal 2). Die Kanaleinstellung am Präsenzmelder muss mit der Kanaleinstellung an der IR-Fernbedienung übereinstimmen. Beispiel Präsenzmelder: Kanal 2 IR-Fernbedienung: Kanal 2 Sind Präsenzmelder räumlich nahe verbaut, kann es durch...
- Seite 14 Gehtest und Funktionstest Der Gehtest dient dazu, den Präsenzmelder am gewünsch- ten Montageort auf einwandfreie Erfassungsfunktion zu überprüfen. Dazu folgende Einstellungen vornehmen: • Stellschraube Zeiteinstellung auf Position „T“ drehen. • Stellschraube Dämmerungsschwelle auf Position „T“ drehen. Präsenzmelder korrekt montieren und an Netzspannung anschließen.
- Seite 15 Automatikbetrieb Manuelle Bedienung (Tasteransteuerung) Präsenzmelder ohne zusätzliche IR-Fernbedienungen sind Der Präsenzmelder kann manuell geschaltet werden. immer im AUTO-Mode eingestellt. Nur mittels einer IR-Fernbedienung lässt sich der AUTO Hierzu eine Spannung (230 V~) über einen Taster (Schlie- Mode in die Funktion: ßerkontakt) an den Präsenzmelder, Eingangsklemme R •...
- Seite 16 Manuelle Bedienung mittels IR-Fernbedienung CH 1 / 2 Der Präsenzmelder ist per IR-Fernbedienung bedienbar. Kanalvorwahl. Beide Einstellungen, d. h. die Kanalein- Fernbedienung optional. stellung am Präsenzmelder und die Kanaleinstellung der Es stehen hierzu folgende Funktionen zur Verfügung. IR-Fernbedienung müssen übereinstimmen (siehe Kapitel Kanaleinstellung).
- Seite 17 Batterietausch IR-Fernbedienung • Die Abdeckkappe der Batteriebox mit einem Schrauben- • Gleichen Batterietyp verwenden. dreher vorsichtig anliften und abheben. • Keine Akkus einsetzen. • Verbrauchte Batterien gegen Neue Batterien tauschen. • Abdeckkappe wieder vorsichtig aufsetzen. • Beim Einlegen der neuen Batterie auf richtige Polung achten.
- Seite 18 Störungssuche Störung Ursache Abhilfe Leuchte schaltet Glühlampe defekt Leuchtmittel tauschen nicht Sicherung ausgeschaltet Einschalten Ansprechhelligkeit dunkel gestellt Stellschraube in Richtung hell drehen Zuleitung unterbrochen Zuleitung prüfen, gegebenenfalls reparieren Erfassungszeitraum nicht richtig eingestellt Bereich korrigieren – Im Erfassungsbereich probegehen Linse verschmutzt Reinigen der Linse (feuchtes Tuch) Keine Lösungsmittel verwenden Präsenzmelder per IR-Fernbedienung inaktiv geschaltet.
- Seite 19 Abmessungen 83,10 96,00 51,00 55,90 150527_KOPP_BA_INFRAcontrol_PAS23.indd 19 27.05.2015 14:38:18...
- Seite 20 Technische Daten Beschreibung Nennspannung 220 - 240 V~; ± 10 % Schaltkontakt Schließer (μ Öffnungsweite) Frequenz 50 Hz Nennstrom / Schaltstrom 8 A (max. 0,4 sec.) Standby Leistung < 0,9 W Erfassungswinkel 360° Erfassungsbereich (25 °C und 2,5 m Höhe) 12 m (Durchmesser) Präsenzbereich (25 °C und 2,5 m Höhe) 6 m (Durchmesser)
- Seite 21 Technische Daten Beschreibung Anschlusstechnik 3-Draht (L, N, Schaltdraht zum Verbraucher (LS)) Anschlusstechnik 4-Draht (L, N, Schaltdraht zum Verbraucher (LS), Manueller Impulseingang (R)) Schaltleistung (ohmsche Last) max. 2.000 W Glühbirnen max. 2.000 W Halogenlampen max. 1.000 W Leuchtstofflampen (Reihenkompensiert) max. 1.000 W Leuchtstofflampen (Parallelkompensiert) max.
- Seite 22 Inleiding Bedienungsanleitung 2-21 U hebt voor een hoogwaardig kwaliteitsproduct gekozen dat met de grootste zorg gefabriceerd werd. Alleen een vakkundige installatie en inbedrijfstelling ga- randeert een lange, betrouwbaar en storingsvrij bedrijf. Bedieningshandleiding 22-41 • Vóór de installatie moet u zich met de bedieningsaanwij- zing vertrouwd maken.
- Seite 23 Veiligheidsaanwijzingen Installatie alleen door personen met goede elektronische • Keuze van het elektrische installatiemateriaal om de kennis en ervaring. uitschakelvoorwaarden te beveiligen Een onvakkundige installatie is gevaarlijk voor: • IP-beschermingsklassen • Uw eigen leven • Inbouw van het elektrische installatiemateriaal •...
- Seite 24 Functieprincipe INFRAcontrol aanwezigheidsmelders reageren reeds op de Daarbij worden de aandelen van dag- en kunstlicht geme- kleinste bewegingen en zijn zeer geschikt voor herkenning ten. bij zittende activiteiten. Is het omgevingslicht onvoldoende wordt, afhankelijk van Via een lensoptiek kunnen de sensoren van de de ingestelde schemeringdrempel, de verlichting inge- INFRAcontrol Aanwezigheidsmelder onzichtbare warm- schakeld zodra een beweging herkend werd.
- Seite 25 Aanwezigheidsmelder – onderdelen Aanwezigheidsmelder behuizing Stelschroeven (behuizing-achterzijde) Lenssysteem IR afstandsbediening Montagedeel incl. elektronica 150527_KOPP_BA_INFRAcontrol_PAS23.indd 25 27.05.2015 14:38:19...
- Seite 26 Montagemogelijkheid Plafondmontage Verborgen montage Ø 60 mm Montageaanwijzingen Om verkeerde activeringen te vermijden moet de monta- geplaats minstens 1 m van een lamp verwijderd zijn. Bewegingen (bijvoorbeeld trillingen) van het toestel heb- ben hetzelfde effect als bewegingen in het detectiebereik (bijvoorbeeld struiken, bloemen, gordijnen, etc.) en kun- nen tot foutieve activeringen leiden.
- Seite 27 Beveiliging Verbruikers aansluiten Het toestel en de aangesloten verbruikers moeten door Hoge inschakelstromen verkorten de levensduur van de voorgeschakelde beschermingsorganen beschermd wor- relais in grote mate. den. Zie in dit verband de technische gegevens van de fabrikant van de lampen. Bij de keuze van het/de geschikte beschermingsorgaan(en) Hoge inductieve lasten moeten via een extra relais of een moeten de geldende opstelrichtlijnen strikt worden nage-...
- Seite 28 Detectiebereik Het meest betrouwbare schakelgedrag vertoont de Aan- Le détecteur de mouvement a un comportement plus wezigheidsmelder wanneer het detectiebereik dwars fiable lorsque la zone de détection est traversée transver- niet frontaal door de Aanwezigheidsmelder doorsneden salement et non pas frontalement vers le détecteur de wordt.
- Seite 29 Detectiebereik Het detectiebereik bedraagt 360°. De aangegeven detectiereikwijdte heeft betrekking op een montage-/inbouwhoogte van 2,5 m. (zie de Technische gegevens) Belangrijk: Met toenemende montagehoogte neemt de ge- 12 m voeligheid en de detectiedichtheid af! Functiewijzen in een afstand van: • 6-12 m: De aanwezigheidsmelder werkt in zijn bewe- gingsherkenning als een conventionele bewe- 360°...
- Seite 30 Draaipotentiometer om in te stellen De instellingsmogelijkheden (stelschroeven ) vindt u op de achterzijde van het behuizingbovendeel Om de aanwezigheidsmelder in te stellen, het behuizing- bovendeel voorzichtig aftrekken De volgende instellingsmogelijkheden worden zicht- baar: • Instelling nalooptijd (TIME) • Instelling kanaal (CHANNEL) •...
- Seite 31 De schemeringdrempel instellen LUX waarde Memory-functie in de AUTO-modus De gewenste helderheidswaarde aan de stelschroef De INFRAcontrol aanwezigheidsmelders beschikken over traploos tussen de waarden (ongeveer 20 Lux) tot T (on- een geïntegreerde „gemengde lichtmeting“. geveer 300 Lux) instellen. Bij directe zonnestraling ligt de helderheid boven de instelgrens, m.a.w.
- Seite 32 De inschakelduur instellen (uitschakelvertraging) Kanaalinstelling De gewenste inschakelduur op de stelschroef instellen. De aanwezigheidsmelder kan door middel van een IR-af- De instelling is traploos instelbaar van 5 seconden tot standsbediening manueel bediend worden (IR-afstandsbe- 12 minuten. diening optioneel verkrijgbaar). Stelschroef linksaanslag betekent: Er kan tussen twee IR ontvangstkanalen gekozen worden •...
- Seite 33 Voorbeeld: Aanwezigheidsmelder 1: kanaal 1 IR-afstandsbediening: kanaal 1 Aanwezigheidsmelder 2: kanaal 2 IR-afstandsbedie- ning: kanaal 2 Met slechts één IR-afstandsbediening kunnen beide aan- wezigheidsmelders 1 en 2 bediend worden. Hiervoor telkens vóór de bediening de kanaalschakelaar op de IR-afstandsbediening aan de kanaalinstelling van de aan te sturen aanwezigheidsmelder aanpassen.
- Seite 34 Ga- en functietest De gaantest dient om de aanwezigheidsmelder op de ge- wenste montageplaats op perfecte detectiewerking te controleren. Daarvoor de volgende instellingen uitvoeren: • Stelschroef tijdinstelling in de positie „T“ draaien. • Stelschroef schemeringdrempel a in de positie „T“ draaien.
- Seite 35 Automatisch bedrijf Manuele bediening (toetsenaansturing) Aanwezigheidsmelder zonder extra IR-afstandsbedienin- De aanwezigheidsmelder kan manueel geschakeld worden. gen zijn altijd in de AUTO-modus ingesteld. Alleen door middel van een IR-afstandsbediening kan de Hiervoor een spanning (230 V~) via een toets (sluitercon- AUTO-modus in de functie: tact) op de aanwezigheidsmelder, ingangsklem R, aanbren- •...
- Seite 36 Manuele bediening door middel van IR-afstandsbediening De aanwezigheidsmelder kan bediend worden met de CH 1 / 2 IR-afstandsbediening Kanaalselectie. Beide instellingen, m.a.w. kanaalinstelling Hiervoor staan de volgende functies ter beschikking. op de aanwezigheidsmelder en kanaalinstelling van de IR-afstandsbediening moeten overeenstemmen. AUTO De aanwezigheidsmelder wordt in de automatische modus geschakeld.
- Seite 37 Batterij vervangen • De afdekkap van de batterijbox voorzichtig met een • Geen accu‘s gebruiken. schroevendraaier opheffen. • De afdekkap weer voorzichtig aanbrengen. • Lege batterijen door nieuwe vervangen. • Bij het inleggen op de juiste polen letten. • Hetzelfde batterijtype gebruiken. 150527_KOPP_BA_INFRAcontrol_PAS23.indd 37 27.05.2015 14:38:19...
- Seite 38 Het oplossen van problemen Storing Oorzaak Oplossing Lamp Gloeilamp defect Lamp vervangen schakelt Zekering uitgeschakeld Inschakelen niet Aanspreekhelderheid op donker gezet Stelschroef in richting helder draaien Toevoerleiding onderbroken Toevoerleiding controleren, wanneer nodig repareren Detectieperiode niet correct ingesteld Bereik corrigeren – Een test uitvoeren in het registratiebereik Lens vervuild De lens reinigen (vochtige doek) Geen oplosmiddel gebruiken...
- Seite 39 Afmeting 83,10 96,00 51,00 55,90 150527_KOPP_BA_INFRAcontrol_PAS23.indd 39 27.05.2015 14:38:19...
- Seite 40 Technische eigenschappen Beschrijving Nominale spanning 220 - 240 V~; ± 10 % Schakelcontact Sluitcontact (μ openingbreedte) Frequentie 50 Hz Nominale stroom / Sluitstroom 8 A (max. 0,4 sec.) Stand-by vermogen < 0,9 W Detectiehoek 360° Detectiebereik (25 °C en 2,5 m hoogte) 12 m (Diameter) Aanwezigheidsmelder (25 °C en 2,5 m hoogte) 6 m (Diameter)
- Seite 41 Technische eigenschappen Beschrijving Aansluitingstechnologie 3-draads (L, N, Schakeldraad naar de verbruiker (LS)) Aansluitingstechnologie 4-draads (L, N, Schakeldraad naar de verbruiker (LS), manuele impulsingang (R)) Schakelvermogen (Ohmse last) max. 2.000 W Standaard gloeilampen (gloeilast) max. 2.000 W Halogeenlampen max. 1.000 W Fluorescerende lampen (In-Line compensatie) max.
- Seite 42 Introduction Bedienungsanleitung 2-21 Vous avez choisi un produit de haute qualité, préparé avec grand soin. Seules une installation et une mise en service Bedieningshandleiding 22-41 correctes assureront une longue utilisation, fiable et sans problème. • Veuillez s‘il vous plaît vous familiariser avec les instruc- Mode d‘emploi 42-61 tions avant l‘installation.
- Seite 43 Avertissements de sécurité Installation uniquement par des personnes ayant des • Sélection de l’outil approprié, des instruments de mesure connaissances électro-techniques pertinentes et de l’ex- et, éventuellement, des équipements de protection indi- périence. viduelle • Evaluation des résultats de mesure Avec une mauvaise installation vous mettrez en danger : •...
- Seite 44 Principe de fonctionnement Les détecteurs de présence INFRAcontrol réagissent déjà Les proportions de la lumière du jour et de la lumière artifi- aux plus infimes mouvements et ils sont spécialement cielle sont alors évaluées. conçus pour déceler des activités accomplies en position assise.
- Seite 45 Détecteur de présence - Pièces détachées Boîtier du détecteur de présence Pièce de montage, y compris l‘électronique Vis de réglage (au dos du boîtier) Télécommande à infrarouge (IR) Système de lentilles 150527_KOPP_BA_INFRAcontrol_PAS23.indd 45 27.05.2015 14:38:20...
- Seite 46 Possibilités d’installation Montage au plafond Boîte encastrée de Ø 60 mm Instructions pour l’installation Afin d’éviter les déclenchements intempestifs, l’emplace- ment doit se situer à 1 m au moins d’une source de lumière. Les mouvements (par exemple les vibrations) de l’appareil agissent exactement comme les mouvements dans la zone de détection (par exemple, des arbustes, des fleurs, des rideaux, etc) et peuvent conduire à...
- Seite 47 Garantie Connexion des récepteurs Le dispositif et les récepteurs connectés doivent être proté- Les courants de mise en marche élevés réduisent sérieuse- gés par des dispositifs de protection situés en amont. ment la durée de vie du relais. Veuillez vous référer aux données techniques de l’éclairage Lors de la sélection du/des organes de protection appro- ou bien du fabricant.
- Seite 48 Plage de détection Le détecteur de mouvement a un comportement plus En cas d‘approche directe et frontale, le détecteur peut dif- fiable lorsque la zone de détection est traversée transver- ficilement déceler une variation de température, la portée salement et non pas frontalement vers le détecteur de détection étant ainsi nettement inférieure.
- Seite 49 Plage de détection La plage de détection est de 360°. La plage de détection spécifiée se réfère à une hauteur de montage/installation de 2,5 m. (Voir les données les caractéristiques techniques) Nota bene : à mesure que la hauteur de montage augmente, 12 m la sensibilité...
- Seite 50 Potentiomètre de réglage Les moyens d‘ajustement (vis de réglage ) se trouvent au dos de la partie supérieure du boîtier Pour régler le détecteur de présence, enlever délicatement la partie supérieure du boîtier Les moyens de réglage suivants sont alors visibles : •...
- Seite 51 Réglage du seuil crépusculaire Fonction de mémorisation de la valeur LUX dans le mode Régler manuellement la valeur de la luminosité souhaitée AUTO 20 sur la vis de réglage du détecteur de mouvement. Les détecteurs de présence INFRAcontrol disposent d‘une « Ajuster la valeur de la luminosité...
- Seite 52 Réglage du facteur de marche (temporisation du Réglage du canal déclenchement) Le détecteur de présence est utilisable manuellement à Régler le facteur de marche souhaité sur la vis de réglage. l‘aide d‘une télécommande à IR (disponible en option). Il Le calibrage est réglable par paliers de 5 secondes à est possible de choisir entre deux canaux de réception IR 12 minutes.
- Seite 53 Une seule télécommande à IR permet d‘utiliser les deux dé- tecteurs de présence 1 et 2. Avant tout emploi, il convient d‘ajuster à cette fin le sélec- teur de canal disposé sur la télécommande à IR en fonction du réglage du canal du détecteur de présence à activer. 150527_KOPP_BA_INFRAcontrol_PAS23.indd 53 27.05.2015 14:38:20...
- Seite 54 Test de marche et test de bon fonctionnement Le test de démarrage est utilisé pour vérifier que le détec- teur de présence marche correctement sur le lieu d’instal- lation souhaité. Mettre en place les paramètres suivants : • Vis de réglage sur la position «...
- Seite 55 Fonctionnement automatique Uitilisation manuelle (commande par bouton-poussoir) Dépourvus de télécommande à IR supplémentaire, les dé- Le détecteur de présence peut être commuté manuelle- tecteurs de présence sont toujours réglés sur le mode AUTO. ment. Seule la télécommande à IR permet de régler le mode AUTO Pour ce faire, appliquer une tension (230 V~) sur le détec- sur la fonction : teur de présence relié...
- Seite 56 Utilisation manuelle au moyen d‘une télécommande à IR Le détecteur de présence est utilisable à l‘aide d‘une télé- CH 1 / 2 (canaux) commande à IR. Présélection du canal. Les deux réglages, c’est-à-dire le ré- Les fonctions suivantes sont disponibles à cette fin : glage du canal sur le détecteur de présence et le réglage du canal de la télécommande à...
- Seite 57 Remplacement des piles • Soulever délicatement le couvercle du boîtier de piles • Ne pas employer d‘accumulateurs. avec un tournevis pour le retirer. • Remettre en place le couvercle avec précaution. • Remplacer les piles usagées par des neuves. • Lors de leur mise en place, veiller à respecter la polarité. •...
-
Seite 58: Dépannage
Dépannage Problème Cause Solution La lumière ne Ampoule défectueuse Remplacer l'ampoule s‘allume pas Fusible éteint Le rallumer Luminosité de réponse réglée sur sombre Remettre la vis de réglage en position lumière Approvisionnement interrompu Vérifiez les connexions du fil, réparer si nécessaire La période de captage n'est pas réglée correctement Corriger la zone –... - Seite 59 Dimensions 83,10 96,00 51,00 55,90 150527_KOPP_BA_INFRAcontrol_PAS23.indd 59 27.05.2015 14:38:20...
-
Seite 60: Caractéristiques
Caractéristiques Description Nominale spanning 220 - 240 V~; ± 10 % Schakelcontact Sluitcontact (μ openingbreedte) Frequentie 50 Hz Nominale stroom / Sluitstroom 8 A (max. 0,4 sec.) Stand-by vermogen < 0,9 W Detectiehoek 360° Detectiebereik (25 °C en 2,5 m hoogte) 12 m (Diameter) Aanwezigheidsmelder (25 °C en 2,5 m hoogte) 6 m (Diameter) - Seite 61 Caractéristiques Description Technique de raccordement trifilaire (L, N, (Fil de connexion relié à l‘appareil consommateur (LS)) Connexion technologie 4-câbles (L, N, (Fil de connexion relié à l‘appareil consommateur (LS), entrée d‘impulsion manuelle (R)) Puissance de coupure (charge ohmique) max. 2.000 W Ampoules standards (charge à...
- Seite 62 Heinrich Kopp GmbH Alzenauer Str. 68 63796 Kahl a. Main www.kopp.eu DEUTSCHLAND 150527_KOPP_BA_INFRAcontrol_PAS23.indd 62 27.05.2015 14:38:20...
