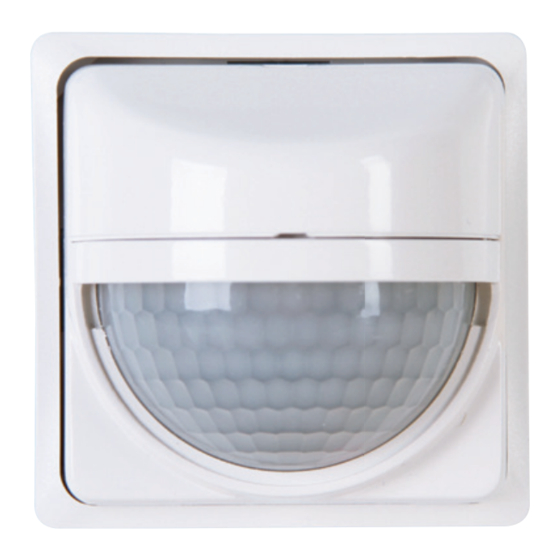

INFRAcontrol T 180° UP IP40
loading

Verwandte Anleitungen für Kopp INFRAcontrol T 180 UP IP40

Inhaltszusammenfassung für Kopp INFRAcontrol T 180 UP IP40

  • Seite 1 Bedienungsanleitung D GB NL F I INFRAcontrol T 180° UP IP40...

  • Seite 2: Istruzioni Per L'uso

    Bedienungsanleitung 2-13 14-25 Operating instructions Bedieningshandleiding 26-37 Mode d‘emploi 38-49 Istruzioni per l‘uso 50-61 Einleitung Sie haben sich für ein hochwertiges Qualitätsprodukt entschie- den das mit größter Sorgfalt hergestellt wurde. Nur eine sach- Licht INFRAcontrol gerechte Installation und Inbetriebnahme gewährleistet einen langen, zuverlässigen und störungsfreien Betrieb.
  • Seite 3 Grundschaltung Bewegungsschalter Parallelgeschaltete Bewegungsschalter Parallelschaltung mit Universalschalter Fernschaltung (Manuel Override) Funktionsbeispiel zum Umschalten zwischen Mit Hilfe eines oder mehreren parallel geschalteten Tastern Bewegungsmelderbetrieb und Dauerbetrieb kann der Bewegungsmelder „fern“ geschaltet werden.
  • Seite 4 Funktionsprinzip Die INFRAcontrol Bewegungsschalter sind Passiv-Infrarot- Bewegungsschalter. Über eine Linsenoptik können die Sen- soren des INFRAcontrol Bewegungsschalters unsichtbare Wärmestrahlen von bewegten Körpern (Menschen, Tiere, etc.) erfassen, auswerten und elektronisch in Schaltvorgänge umsetzen. Wärmestrahlen können allerdings Hindernisse wie Wände, Glasscheiben, etc. nicht durchdringen. Dies ist bei der Auswahl des geeigneten Montageortes zu berücksichtigen.
  • Seite 5 Fehlauslösungen Um Fehlauslösungen zu vermeiden, sollte der Montageort mindestens 1 m von einer Leuchte entfernt sein. Bewegungen (z. B. Schwingungen) des Gerätes wirken ge- nauso wie Bewegungen im Erfassungsbereich (z. B. Sträucher, Blumen, Gardinen, etc.) und können zu Fehlauslösungen füh- ren.
  • Seite 6 Umschaltfunktion (EIN/AUTO/AUS) Einstellen der Dämmerungsschwelle AUTO: Bewegungsschalter arbeitet automatisch entspre- Vorsichtig die Frontkappe öffnen. 1min chend den voreingestellten Werten. auf Position AUTO stellen. Schiebeschalter 20sek. ON: Bewegungsschalter wird für max. 2 Stunden eingeschal- tet (Dauerlicht). ► Bewegungsschalter mit manuell eingestelltem 5sek.
  • Seite 7 1min. 20sek. 5min. 1min. 20sek. 5min. 5sek. 1min. 15min. 5min. 5sek. 15min. Test 30min. 15min. ► Bewegungsschalter mit gespeichertem Umgebungs- Die Umgebungshelligkeit wird gespeichert. Verbraucher und Zeit Meter 1min. 20sek. 5min. Test 30min. helligkeitswert: Leuchtdiode werden anschließend für 5 Sekunden ein und 5sek.
  • Seite 8 Einstellen der Einschaltdauer (Ausschaltverzögerung) Vorsichtig die Frontklappe öffnen, Schiebeschalter 1min. Position AUTO stellen. 20sek. 5min. ► Die Einschaltdauer vorwählen 8 : 5sek. 15min. Sieben Zeitvorgaben sind möglich: ca. 5 sek. / ca. 20 sek. / ca. 1 min. / ca. 5 min. / ca. 15 min. / Test 30min.
  • Seite 9 Gehtest Nach Anschluss der Spannungsversorgung beträgt die Auf- wärmzeit 60 sek. Anschließend blinkt die interne LED und die angeschlossenen Verbraucher werden eingeschaltet. Der Bewegungsmelder ist betriebsbereit, wenn LED und Verbrau- cher erlöschen. Der Gehtest dient dazu, den Bewegungs- LE D schalter am gewünschten Montageort auf einwandfreie Er- fassungsfunktion zu überprüfen.
  • Seite 10 Erfassungsreichweite Die angegebene Erfassungsreichweite bezieht sich auf folgende Montage-/Einbauhöhen Einbauhöhe: 1,2 m bis 1,5 m Seitenansicht Draufsicht Einheit: Meter 180˚ 0 0.5 dritter Erfas- zweiter Erfas- erster Erfas- 3 1 0 1 3 sungsbereich sungsbereich sungsbereich Einbauhöhe: 1,8 m bis 2 m Seitenansicht Draufsicht Einheit: Meter...
  • Seite 11 Mechanische Einstellung des Erfassungsbereichs Aufgrund örtlicher Besonderheiten kann es notwendig sein, den Erfassungsbereich des Bewegungsschalters anzupassen. Hierzu die beigelegten Kunststoffblenden benutzen. Jede Erfassungsebene ist unterteilt in 4 Segmente. Durch Zuschneiden der Kunststoffblenden können Erfassungsbreiche freigegeben, bzw. abgeschottet werden. (siehe Abbildungen) Schicht A Schicht B Schicht C...
  • Seite 12 Technische Daten 1min. 20sek. 5min. Nennspannung: 220-240 V~ 5sek. 15min. Frequenz: 50 / 60 Hz Test 30min. Standby Leistung: < 0,1 W Erfassungswinkel: 180° Zeit Meter Linsenausführung: 3 Ebenen ca. 9 m. Bei Einbauhöhe ca. 1,2 - 1,5 m Erfassungsreichweite: (bei 20°C) ca.
  • Seite 13 Mehrere Faktoren können die korrekte Arbeitsweise eines Bewegungsschalters beeinflussen. Im Folgenden werden die bekanntesten Störungen, deren Ursachen und Behehung kurz erläutert. Störung Ursache Behebung Schiebeschalter auf AUTO oder ON Sensor schaltet nicht ein Schiebeschalter steht auf OFF stellen Sensor schaltet nicht aus Zeiteinstellung ist zu lange.
  • Seite 64 Heinrich Kopp GmbH Alzenauer Str. 68 63796 Kahl a. Main www.kopp.eu DEUTSCHLAND...
