Anzeige

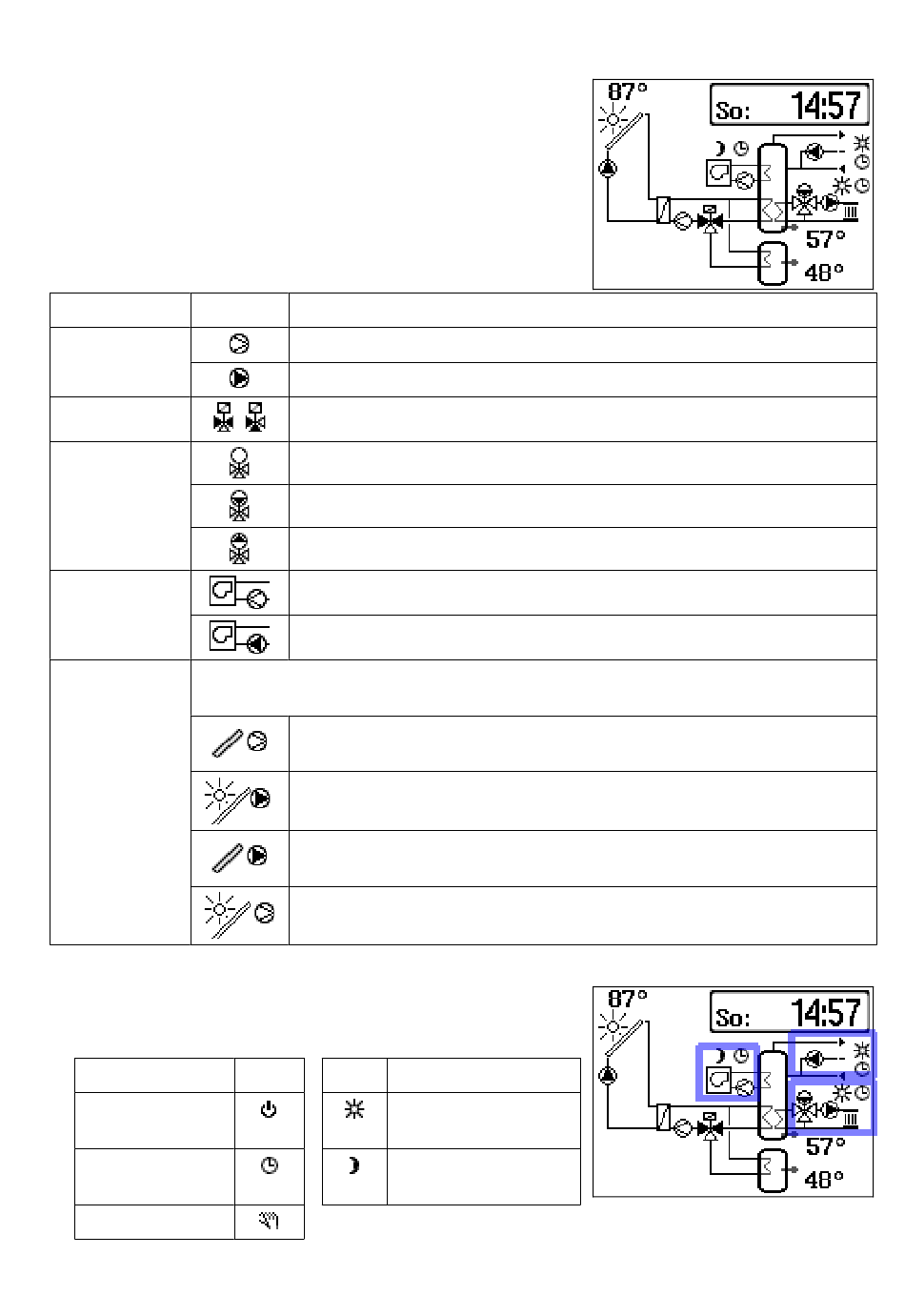

Anlagenschema
Das Gerät SOL3-7 ist mit einer Grafikanzeige ausgestattet. Die Anzeige
ermöglicht es ein Anlagenschema mit den relevanten Sensor-
informationen sowie Zustandsinformationen von Pumpen und Ventilen für
eine schnelle Übersicht über den Betriebszustand der Anlage
darzustellen.
Zu den verwendeten Symbole im Anlagenschema gelten die folgende Hinweise:
Element
Pumpe
Umschaltventil
Mischventil
Nachheizung
Kollektorpumpe
Anzeige der Betriebsart
Die Betriebsarten von Heizkreis, Trinkwasserzirkulation und Nachheizung
sind im Anlagenbild symbolisch, kontextbezogen angeordnet und ermög-
lichen auf einen Blick die aktuelle Funktion des Anlagenteils zu erkennen.
Betriebsart
Standby
Automatik, nach
Zeitprogramm
Handbetrieb
KA_37388_SOL3-7_DE003
Symbol Bedeutung
Pumpe ist nicht in Betrieb
Pumpe ist in Betrieb
Umschaltventilstellung wird mit den ausgefüllten Dreiecken dargestellt
Mischventil nicht in Betrieb
Mischventil 'Zu' ist in Betrieb
Mischventil 'Auf' ist in Betrieb
Nachheizung ist nicht in Betrieb
Nachheizung ist in Betrieb
Für Pumpen, die Bezug zu einem Kollektor haben, gilt die über dem Kollektor
angezeigte Sonne als Betriebszustands-hinweis.
Bedingung für des Einschalten der Pumpe ist nicht erfüllt und die Pumpe ist nicht in
Betrieb.
Bedingung für des Einschalten der Pumpe ist erfüllt und die Pumpe ist in Betrieb.
Bedingung für des Ausschalten der Pumpe ist erfüllt, aber Pumpe ist aufgrund der
Mindestlaufzeit noch in Betrieb..
Bedingung für des Einschalten der Pumpe ist erfüllt, aber Pumpe ist aufgrund der
Mindestpause noch nicht in Betrieb.
Symbol Symbol Zeitphase
Nennbetrieb
(Tag, Nutzung)
Reduzierter Betrieb
(Nacht)
SOL3-7
