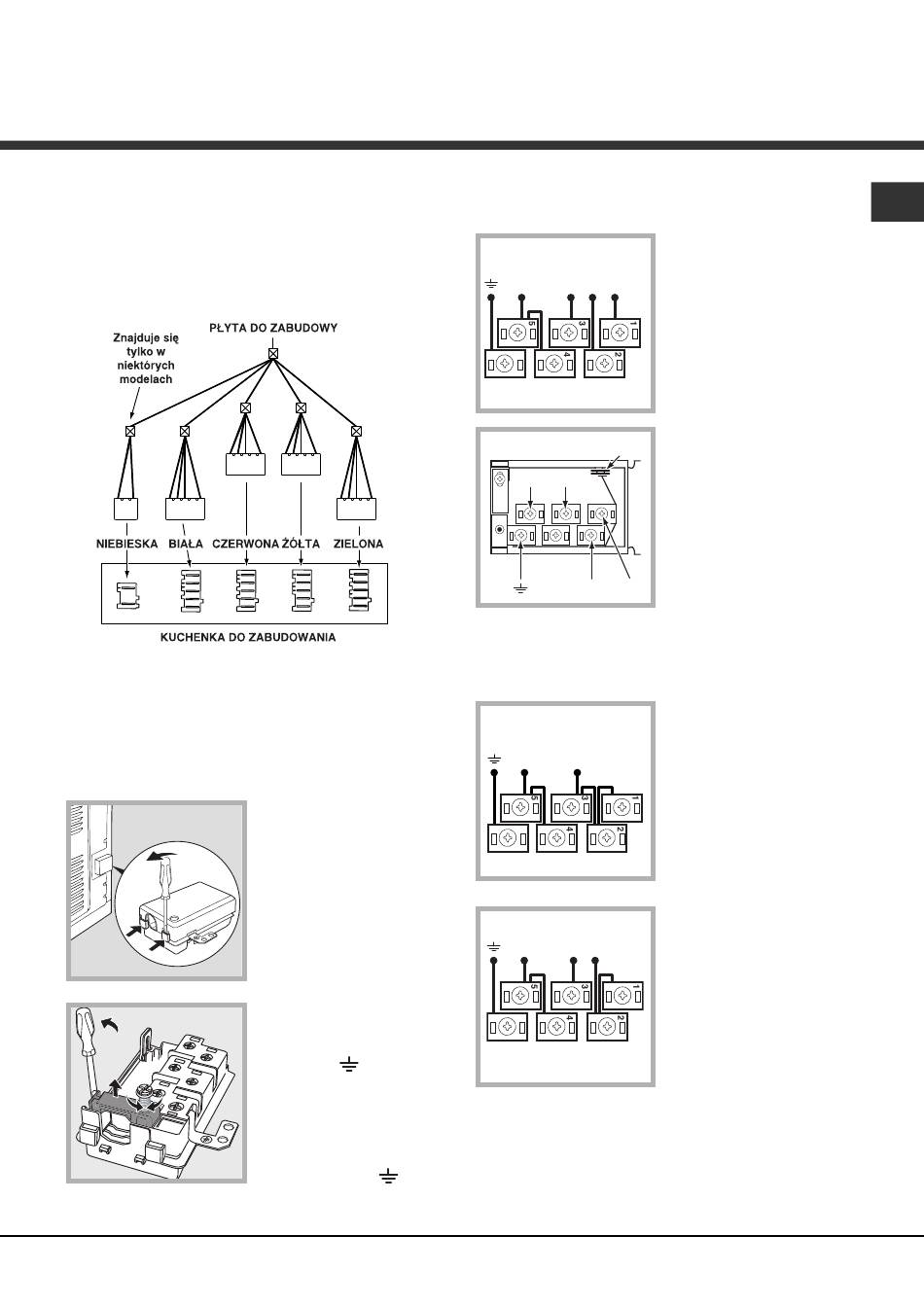

Podłączenie do sieci elektrycznej
Podłączenie do sieci elektrycznej należy
przeprowadzić na kuchence przystosowanej do pracy
na prąd zmienny o napięciu i częstotliwości podanych
na tabliczce znamionowej (zob. następna strona).
Płytę grzejną podłącza się do kuchni za pomocą
odpowiedniego złącza.
Po podłączeniu płyty ponownie założyć metalowe
zabezpieczenie. W przypadku odłączenia płyty
należy nałożyć na czerwone złącze przeznaczoną do
niego czerwoną zatyczkę.
Montaż przewodu zasilającego
1. Otworzyć skrzynkę
zaciskową, podważając
śrubokrętem boczne
zatrzaski pokrywy:
pociągnąć i otworzyć
pokrywę (patrz rysunek );
2. Odkręcić śrubę
zaciskającą kabel i
wyciągnąć ją
podważając
śrubokrętem (patrz
rysunek ).
3. Wyjąć śrubki ze
styków L-N-
, a
następnie umocować
poszczególne przewody
pod łbami śrubek zgodnie
z odpowiednimi kolorami:
Niebieski (N), Brązowy
(L), Żółto-Zielony (
).
Skrzynka zaciskowa jest przystosowana do
podłączenia trójfazowego 400 V (zob. rysunki poniżej).
N
L1
L2
L3
P
N
L1
L2
L3
Jeśli instalacja elektryczna posiada inną charakterystykę
(zob. rysunki poniżej), do podłączenia elektrycznego
użyć mostków znajdujących się wewnątrz skrzynki P.
N
L
N
L1 L2
3. Umocować przewód zasilający w odpowiednim
zacisku.
4. Zamknąć pokrywę skrzynki zaciskowej.
400V 3N~H05RR-F
5x2.5 CEI-UNEL 35363
230V ~H05RR-F 3x4
CEI-UNEL 35363
400V 2N~H05RR-F 4x4
CEI-UNEL 35363
51
PL
