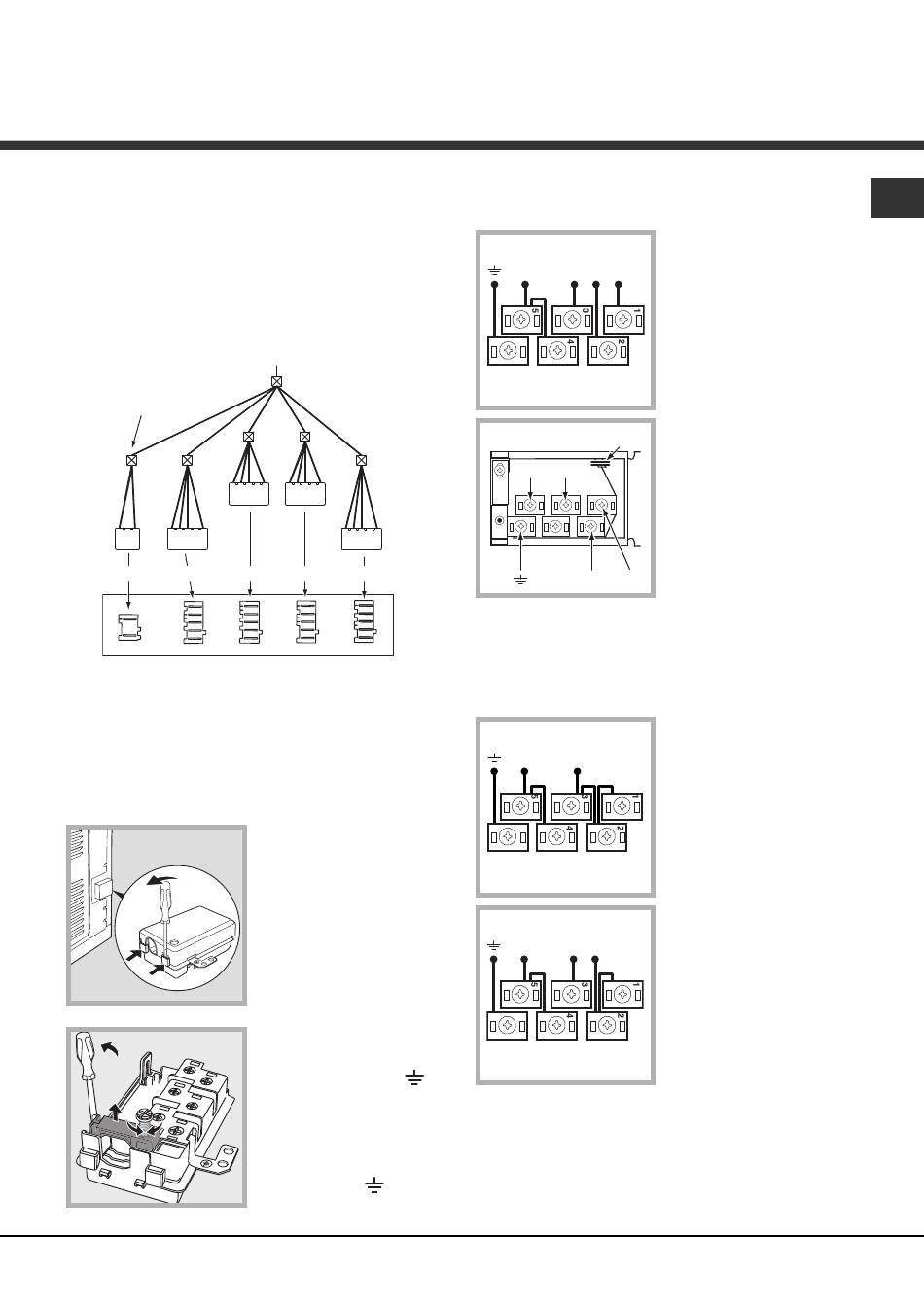

Elektrische aansluiting

De keuken moet aan het elektrische net worden
aangesloten. Deze functioneert met de wisselstroom,
de spanning en de frequentie die aangegeven staan
op het typeplaatje (zie volgende pagina).
De kookplaat wordt aan het fornuis verbonden met een
speciale aansluiting.
INBOUWPLAAT
Slechts op
enkele modellen
aanwezig
BLAUW WIT ROOD
INBOUWFORNUIS
Nadat u de kookplaat heeft aangesloten, dient u de
metalen bescherming weer op zijn plaats te doen.
Als de kookplaat wordt verwijderd moet u de rode
dop, die oorspronkelijk op de rode connector zat,
weer op zijn plaats doen.
Monteren voedingskabel
GEEL GROEN
1. Licht de lipjes aan de
zijkant van het deksel
van het klemmenbord op
met een
schroevendraaier: trek het
deksel van het
klemmenbord open (zie
afb.).
2. Draai de schroef van
de kabelklem los en
verwijder hem met behulp
van een schroevendraaier
(zie afbeelding).
3. Verwijder de schroeven
van de contacten L-N-
en bevestig de draden
onder de koppen van de
schroeven met
inachtneming van de
kleuren: Blauw (N) Bruin
(L) Geel-Groen ( ).
Het klemmenbord is ingesteld voor een verbinding
op 400 V driefasenstroom (zie afbeeldingen onder).
N L1 L2 L3
P
N L1
L2 L3
Als de elektrische installatie andere eigenschappen
heeft (zie afbeeldingen onder), dient u de
elektrische verbinding tot stand te brengen door
middel van de verbindings-U-bouten in doos P.
N L
N L1 L2
3. Maak de voedingskabel vast aan de speciale
kabelklem.
4. Maak het deksel van het klemmenbord dicht.
400V 3N~H05RR-F
5x2.5 CEI-UNEL 35363
230V ~H05RR-F 3x4
CEI-UNEL 35363
400V 2N~H05RR-F 4x4
CEI-UNEL 35363
