Funktionen - MHG RE 2132 Montage-Betrieb-Wartung

Montage-Betrieb-Wartung
• Parameter 60
Aufheizgradient in min/K
Die Raumeinheit berechnet aus dem Aufheizgradienten, wie
weit der Heizbeginn vor den Beginn einer einprogrammierten
Heizperiode verlegt wird.
Beispiel:
normaler Raumtemperatur-Sollwert 21°C,
Ist-Temperatur 19°C,
Aufheizgradient 30 min/K:
Einschaltzeitvorverlegung = (21–19) K × 30 min/K = 60 min
Wenn Parameter 59 = 1, dann ist der Wert von Parameter 60
nur der Ausgangswert für die Optimierung.
Einstellung 00: keine Vorverlegung der Einschaltzeit
• Parameter 61
Abkühlgradient/Ausschaltzeitoptimierung
00: keine Vorverlegung/Optimierung
1.8

Funktionen

• Die Führungsart Raumtemperaturaufschaltung
Der Kessel-Regler erfasst die aktuelle Außentemperatur und be-
rechnet den Vorlaufsollwert aus dem übermittelten Raumsoll-
wert und den Heizkurvenparametern des Kesselreglers. Hierzu
wird die RE 2132 auf den Regelungstyp 1 = Raumtemperatur-
aufschaltung im Parameter 53 eingestellt.
• Die Heizkennlinie
Die Heizkennlinie zeigt den Zusammenhang zwischen der Vor-
lauftemperatur und der Außentemperatur.
TV
4
°C
100
90
80
70
60
50
40
30
20 10 0

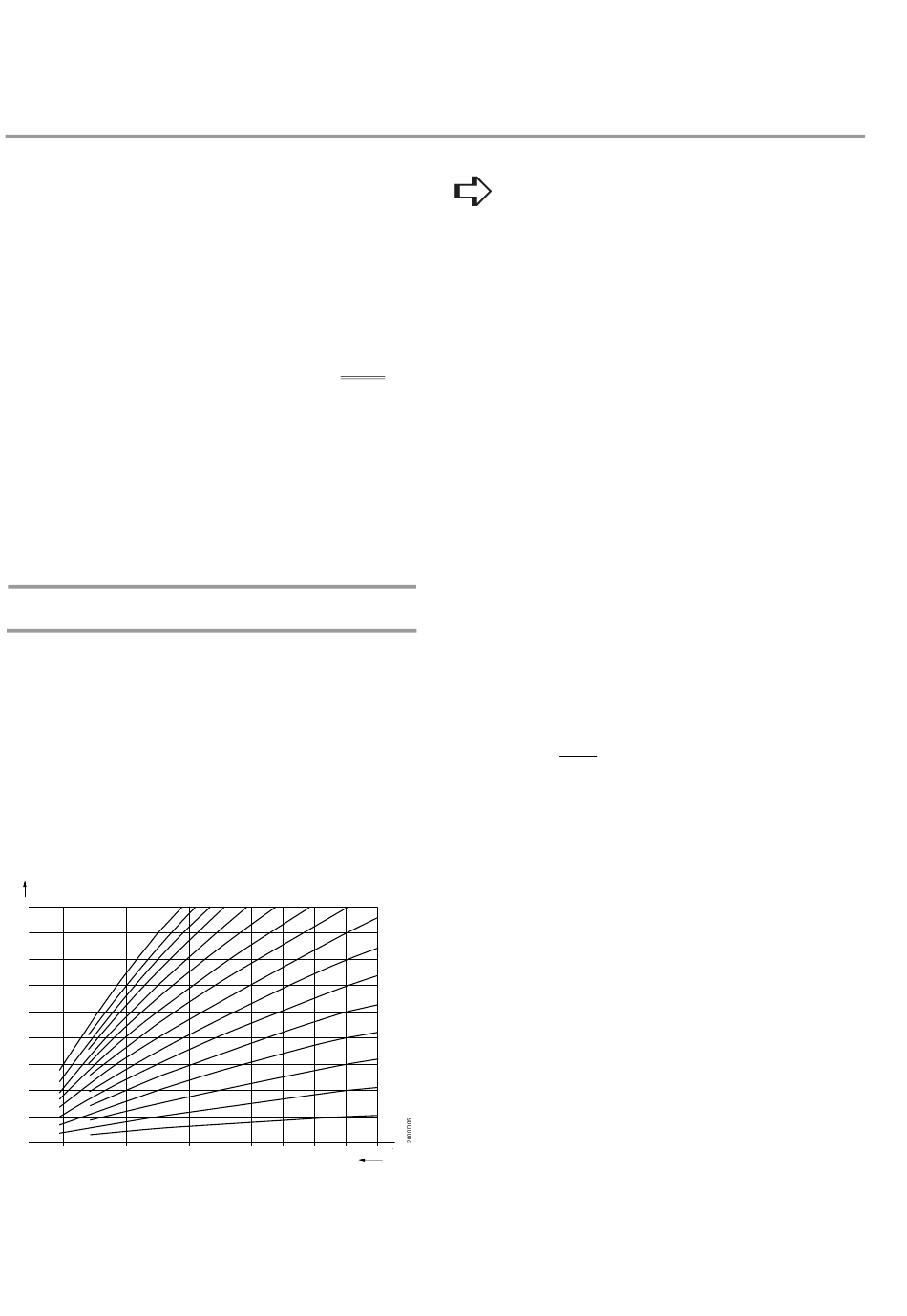

Abb. 3: Heizkennliniendiagramm
TV Vorlauftemperatur
TA Außentemperatur
6
3
3,5 2,75 2,5 2,25
-10 -20
-30 °C
Das Heizkennliniendiagramm gilt bei einem Raum-
temperatur-Sollwert von 20°C.
Die Heizkennlinie kann mit folgenden Einstellungen dem Ge-
bäude und den Bedürfnissen angepasst werden:
-
Steilheit der Heizkennlinie (einzustellen am Kesselregler)
-
Raumtemperatur-Sollwert (einzustellen am Raumregler)
• Der korrigierte Raumsollwert (TRwk)
Der übermittelte Sollwert ist der korrigierte Raumsollwert. Bei
Raumtemperaturaufschaltung wird er aus der Betriebsart, der
Feinkorrektur am Regler und der Raumtemperaturabweichung
gebildet. Dem aktuellen Raumsollwert (TRN, TRR oder TRF) wird
die P-Abweichung überlagert. Ist es zu warm, so wird der Soll-
wert reduziert, ist es zu kalt, so wird er erhöht. Der Einfluss ist
parametrierbar (KORR).
• Raumtemperatur-Einfluss
Der Raumtemperatur-Einfluss wirkt auf den Raumtemperatur-
Sollwert. Die Soll-/Istwertabweichung der Raumtemperatur wird
mit dem Korrekturfaktor KORR/2 multipliziert und in entgegen-
gesetzter Richtung zur Abweichung zum Raumtemperatur-Soll-
wert addiert.
Beispiel:
Raumtemperatur-Sollwert TRw = 20°C
Raumtemperatur-Istwert
Korrekturfaktor
Twk = TRw +
TRwk = 20 °C + 4 (20°C - 22°C) = 12°C
KORR Konstante für Raumtemperatur-Einfluss
TRw Raumtemperatur-Sollwert
TRwk Raumtemperatur-Sollwert korrigiert
TRx Raumtemperatur-Istwert
Bei einer um 2°C zu hohen Raumtemperatur verschiebt der
Raumtemperatur-Einfluss den Raumtemperatur-Sollwert um
2
8°C nach unten auf TRwk = 12°C.
1,75
• Der Raumtemperatur-Einfluss wirkt:
1,5
1,25 -
bei Soll-/Istwertabweichung der Raumtemperatur
-
bei automatischem oder manuellem Umschalten auf einen
1
höheren oder niedrigeren Raumtemperatur-Sollwert
0,75
0,5
0,25
TA
TRx = 22°C
KORR = 8
KORR
(TRw - TRx)
2
RE 2132
