Anschluss-Schema - MHG RE 2132 Montage-Betrieb-Wartung

Inhaltsverzeichnis

Werbung

RE 2132
Para-
meter
1
Normaler Raumtemperatur-Sollwert (TRN)
2
Reduzierter Raumtemperatur-Sollwert (TRR)
3
Tag für die Einstellung des Heizprogramms
4
Beginn 1. Heizphase
5
Ende 1. Heizphase
6
Beginn 2. Heizphase
7
Ende 2. Heizphase
8
Beginn 3. Heizphase
9
Ende 3. Heizphase
Kopiert Heizprogramm
10
Die Taste + kopiert das Programm auf nachfolgenden Tag. Die Taste – kopiert das Pro-
gramm auf vorangehenden Tag
11
Tag (aktueller)
12
Stunde (aktuelle)
13
Minute/Stunde (aktuelle)
14
Feriendauer (Anzeige: Einschaltwochentag, Anzahl Ferientage)
STANDARD-Zeitprogramm aktivieren (06:00 - 22:00)
15
Drücken Sie gleichzeitig die Tasten – und +, bis auf dem Display eine 1 erscheint
1.5

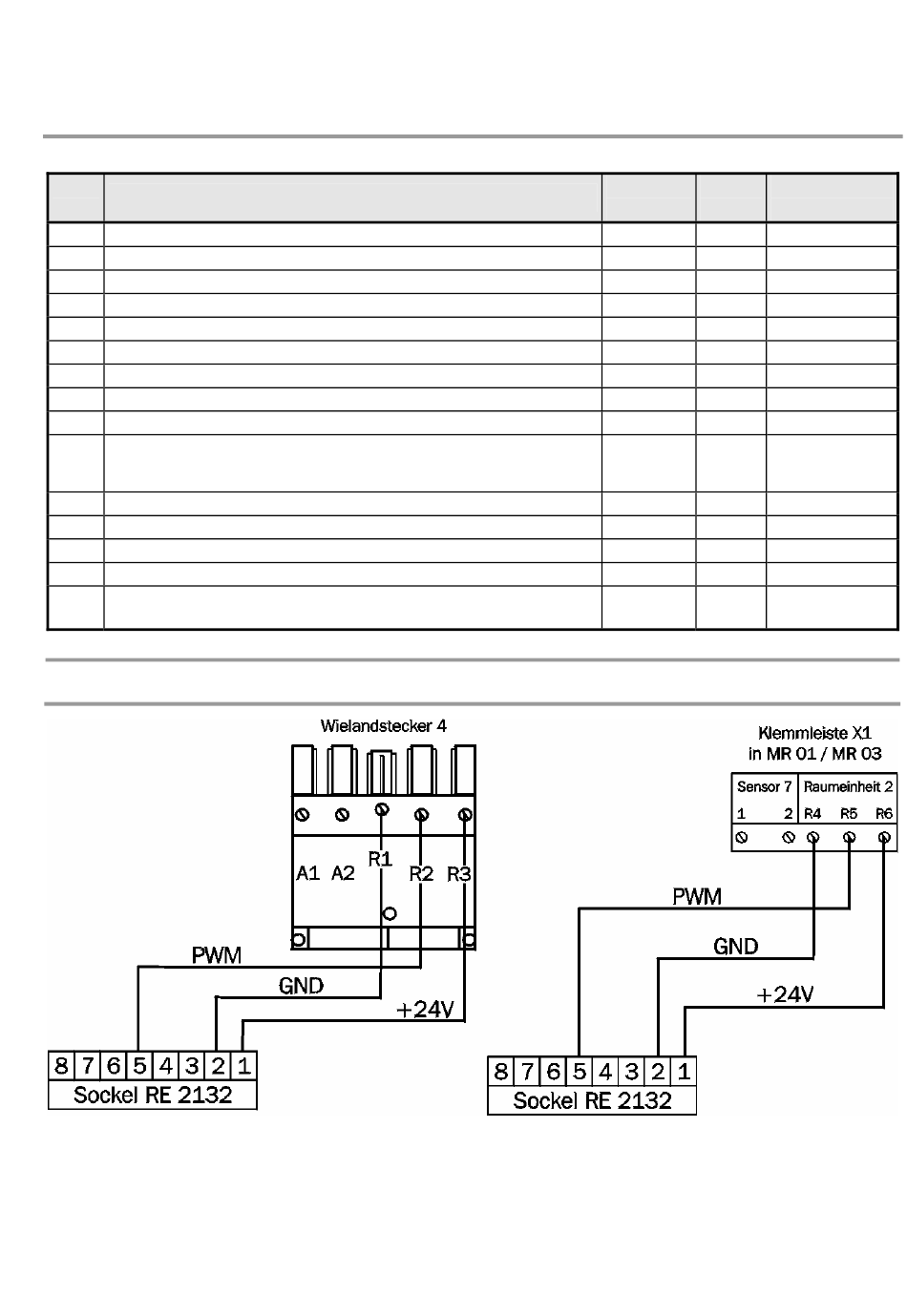

Anschluss-Schema

Abb. 2:
Anschluss an Heizkessel und an Mischerregelung
Zul. Leitungslänge:
0,25 mm²: 25 m
Örtliche Vorschriften bezüglich Verdrahtung sind einzuhalten.
QAW 44: Optionaler Fernfühler (nicht notwendig).
Anstelle des Fernfühlers (Klemmen 3+4) kann auch ein Telefon- oder Fenster-Kontakt angeschlossen werden.
Funktion
> 0,5 mm²: 50 m
Montage-Betrieb-Wartung
Grund-
Einstell-
einstellung
schritt
20°C
0,5°C
16°C
0,5°C
1
06:00
10 Min.
22:00
10 Min.
10 Min.
10 Min.
10 Min.
10 Min.
1
1 Std.
1 Min.
0
1
Einstell-/
Anzeigebereich
TRR, ..., 30°C
5°C, ..., TRN
1, ..., 7
00:00, ..., 24:00
00:00, ..., 24:00
00:00, ..., 24:00
00:00, ..., 24:00
00:00, ..., 24:00
00:00, ..., 24:00
1, ..., 7
0, ..., 23
0:00, ..., 23:00
1, ..., 255
3
