RE 2132
TRwk [°C]
30
25
20
15
10
5
5
10
15

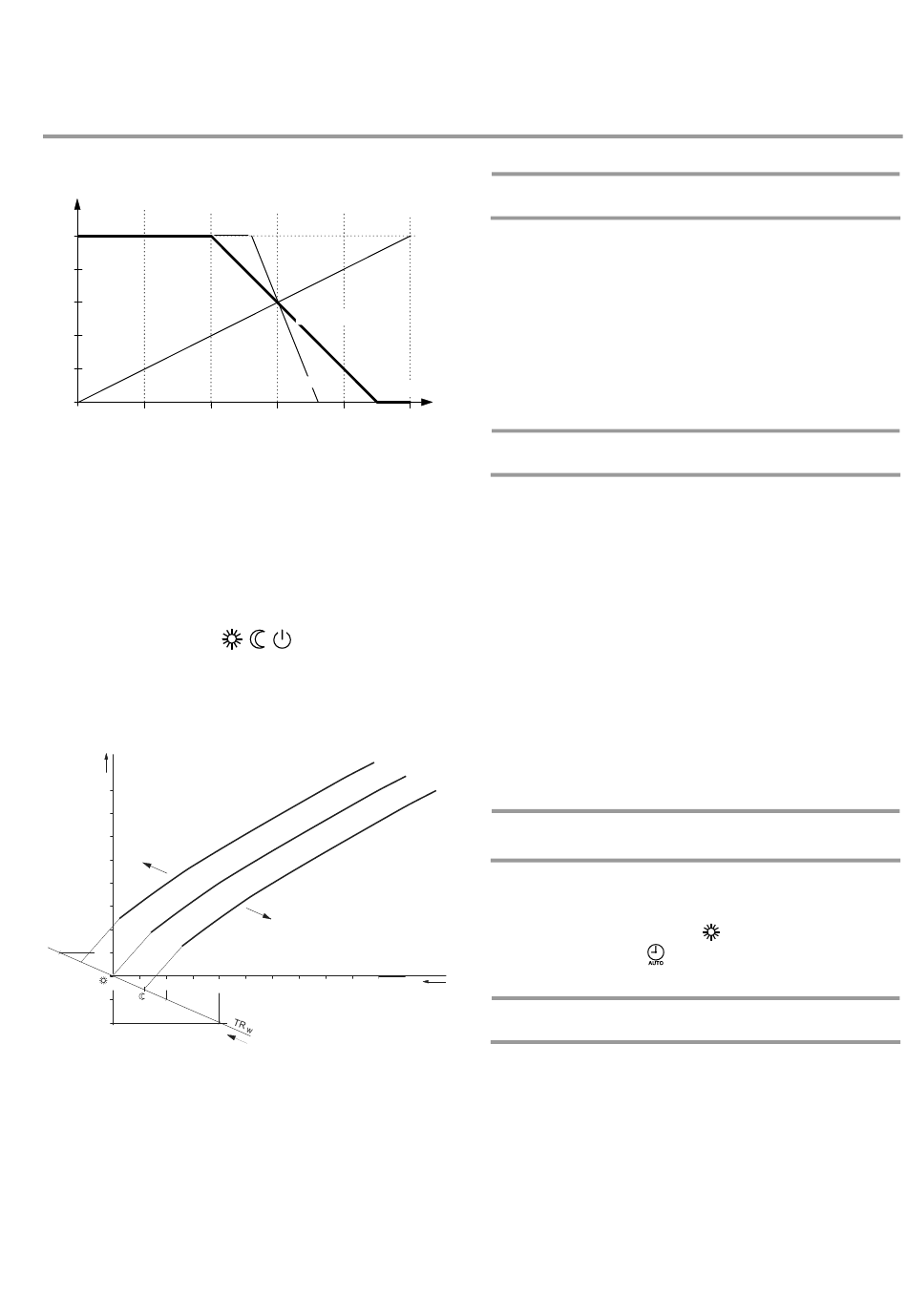

Abb. 4:
Der korrigierte Raum-Sollwert als Führungsgröße
TRx
Aktuelle Raumtemperatur
TRw
Raum-Sollwert
KORR Raumtemperatur-Einfluss (Korrektur des Sollwertes)
• Parallelverschiebung der Heizkennlinie
Jede Änderung des Raumtemperatur-Sollwertes bewirkt eine
Parallelverschiebung der Heizkennlinie. Mögliche Änderungen
sind:
-
Wechsel der Betriebsart (
-
Raumtemperaturaufschaltung Par. 53 = 1
-
Eingabe eines neuen Raumtemperatur-Sollwertes
-
Feinkorrektur am Raumgerät (Sollwertpotentiometer)
-
Raumtemperatur-Einfluss, wenn aktiviert (KORR≠0)
TV
°C
100
90
80
70
60
50
40
30
30
20
10
10
10
0
Abb. 5:
Parallelverschiebung der Heizkennlinie durch Änderung des
Raumtemperatur-Sollwertes.
TRw Raumtemperatur-Sollwert
TV
Vorlauftemperatur
TA
Außentemperatur
KORR=4
KORR=10
TRx °C
20
25
,
,
)
20
0
-10
-20
-30
0
1.9
Die reine Raumregelung
Bei reiner Raumführung ist ein PI-Regelalgorithmus aktiviert. Der
P-Anteil wird durch die Regelabweichung und den Faktor KORR,
der I-Anteil wird durch den Raum-Sollwert und einen Offset ge-
bildet. Der Offset wird aufgrund dauernder Regelabweichung
gelernt. Der Lernvorgang erfolgt nur im Automatikbetrieb wäh-
rend des Nennbetriebes.
Hierzu wird die RE 2132 auf den Regelungstyp 0 = reine Raum-
regelung im Parameter 53 eingestellt. Es kann evtl. ein paar Ta-
ge dauern, bis der Offset seinen richtigen Wert gefunden hat.
30
2440D16
1.10 Automatische Adaption des Offsets
Mit dieser Funktion wird der Wärmebedarf ohne Außentempe-
raturfühler dem Gebäude und den Bedürfnissen automatisch
angepasst.
Voraussetzung dazu ist, dass der Raumregler im Referenzraum
montiert und auf den Regelungstyp:
0 = reine Raumregelung eingestellt ist.
• Wirkungsweise:
-
Der Regler ermittelt die durchschnittliche Abweichung zwi-
schen Raumtemperatur-Sollwert und -Istwert während eines
Tages.
-
Die Adaption bewirkt einen Offset im Raumsollwert und da-
mit eine Anpassung an den Bedarf.
-
Die Adaption erfolgt um Mitternacht
20
20
1.11 Durchschnittliche Abweichung der
Raumtemperatur
Die Abweichung zwischen Raumtemperatur-Sollwert und -Ist-
wert wird alle 10 Min. für die Adaption gespeichert, wenn:
-
auf normale Raumtemperatur
-
die Betriebsart AUTO
TA
1.12 Allgemeine Funktionen
2271d07
Der Heizkreis kann auf die Wünsche und Bedürfnisse des End-
benutzers eingestellt werden. Mit den Optimierungsfunktionen
ist eine Energie-Einsparung ohne Komforteinbuße möglich. Da-
zu muss der Raumregler oder ein Fernfühler im Referenzraum
montiert sein.
Montage-Betrieb-Wartung
geheizt wird,
gewählt wurde
7
