STEUERUNG UND FUNKTIONEN (Fortsetzung)
9. Netzkabel - Das Gerät ist mit einem Netzkabel ausgestattet, das den Spezifikationen des Geräts entspricht.
Der Vizi Spot LED PRO von American DJ® verfügt über ein Vorschaltgerät, das automatisch die anliegende
Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Verwenden Sie das Gerät
nicht, wenn der Massestift fehlt oder gebrochen ist. Der Massestift reduziert das Risiko von Feuer oder
Stromschlag, falls das Gerät intern kurzschließt.
10. Sicherungshalter - Darin befindet sich eine 2-A-Sicherung (1 A, 220 V). Überbrücken Sie niemals die
Sicherung, da diese die Elektronik vor starken Stromschwankungen schützt. Ersetzen Sie die Sicherung
immer mit exakt der gleichen Sicherung, außer Sie sind von Ihrem autorisierten American DJ®
Servicetechniker anderweitig instruiert worden.
11. Leistungsschalter - Mit diesem Schalter schalten Sie das Gerät AN oder AUS.
12. XLR Ausgangsbuchse - Über diese Buchse wird das eingehende DMX-Signal an ein anderes DMX-
Gerät, oder ein Master/Slave-Signal an den nächsten Vizi Spot LED PRO in der Reihe weitergegeben. Um
optimale Ergebnisse im DMX- oder Master/Slave-Modus zu erhalten, installieren Sie eine Abschlussschaltung
am letzten Gerät in der Reihe. Lesen Sie dazu "Abschlussschaltung" auf Seite 9.
13. XLR DMX-Eingangsbuchse - Über diese Buchse kann ein eingehendes DMX-Signal oder Master/Slave-
Signal empfangen werden.
EINRICHTUNG DES GERÄTS
Leistungsaufnahme: Der Vizi Spot LED PRO von American DJ® verfügt über ein Vorschaltgerät, das
automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird.
Daher müssen Sie sich keine Gedanken über das lokal anliegende Stromnetz machen; Sie können es
praktisch überall anschließen.
DMX-512: DMX steht für Digital Multiplex. Es ist ein universell einsetzbares Steuerprotokoll, das zur
intelligenten Kommunikation zwischen Effektgeräten und dem Controller dient. Ein DMX-Controller sendet
DMX-Anweisungen zwischen dem Controller und dem Effektgerät hin und her. DMX-Daten werden als serielle
Daten über DATA "IN" und DATA "OUT" XLR-Anschlüsse, die sich an allen DMX-Geräten befinden (die
meisten Controller verfügen nur über eine DATA "OUT" - Anschlussbuchse), von Effektgerät zu Effektgerät
gesandt.
DMX-Verbindung: DMX ist ein standardisiertes Übertragungsprotokoll, das erlaubt, alle DMX-kompatiblen
Modelle der verschiedenen Hersteller miteinander zu verbinden und von einem einzigen Mischpult aus
anzusteuern. Für eine einwandfreie DMX-Datenübertragung zwischen verschiedenen DMX-Geräten sollte
immer ein möglichst kurzes Kabel verwendet werden. Die Verbindungsanordnung zwischen den Geräten
untereinander hat keinen Einfluss auf die DMX-Adressierung. Beispiel: Einem Gerät
wurde die DMX-Adresse 1 zugewiesen und es kann an irgendeine Stelle der DMX-
Verbindung positioniert werden, am Anfang, am Ende oder irgendwo in der Mitte. Daher
kann das erste Gerät, das von einem Controller angesteuert wird, gleichzeitig das letzte
in einer Reihe sein. Wenn einem Gerät die DMX-Adresse 1 zugewiesen wurde, weiß der
DMX-Controller, an welche Adresse er die Daten schicken soll, egal an welcher Stelle der
DMX-Kette sich das Gerät befindet.
Anforderungen (für DMX- und Master/Slave-Betrieb) an Datenkabel (DMX-Kabel):
Der Vizi Spot LED PRO kann über das DMX-512-Protokoll angesteuert werden. Der Vizi Spot LED PRO kann
entweder ein 12-Kanal oder 14-Kanal DMX-Gerät sein. Die DMX-Adresse wird elektronisch über das
Bedienelement auf der Seite des Geräts vergeben. Ihr Gerät und Ihr DMX-Controller benötigen ein

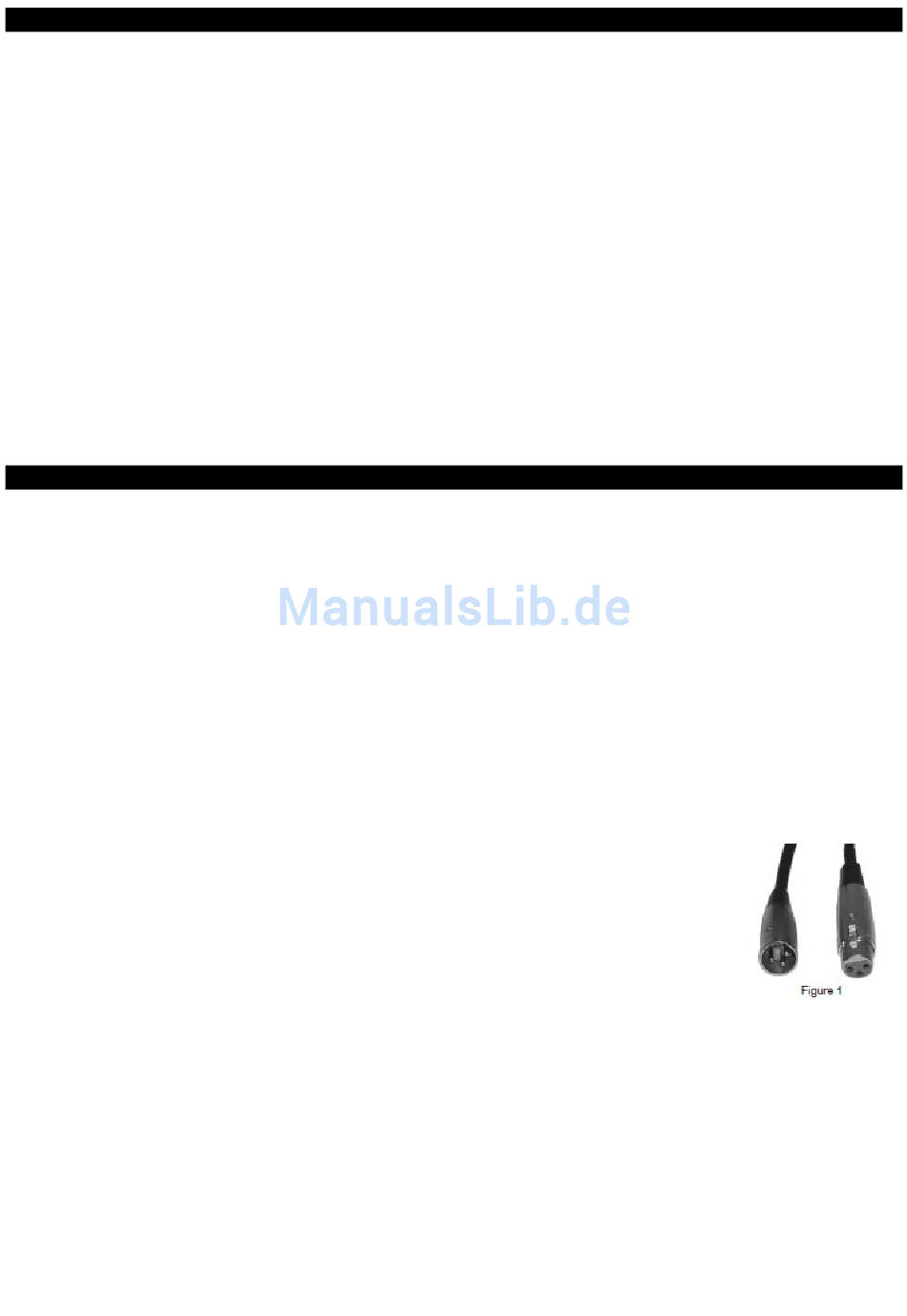

zertifiziertes DMX-512 110 Ohm Datenkabel für den Dateneingang und -ausgang (Abbildung 1). Wir
empfehlen als DMX-Kabel das Accu-Cable. Wenn Sie eigene Kabel verwenden, sollten Sie sichergehen, dass
dies standardmäßige, abgeschirmte 110 – 120 Ohm Kabel sind (diese Art von Kabel bekommen Sie in nahezu
jedem professionellen Musik- und Beleuchtungstechnikgeschäft). Ihre Kabel sollten über einen männlichen
und weiblichen XLR-Stecker an jedem Kabelende verfügen. Beachten Sie, dass das DMX-Kabel in Reihe
geschaltet werden muss und nicht aufgeteilt werden kann.
A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Spot LED Pro Bedienungsanleitung Seite 8
