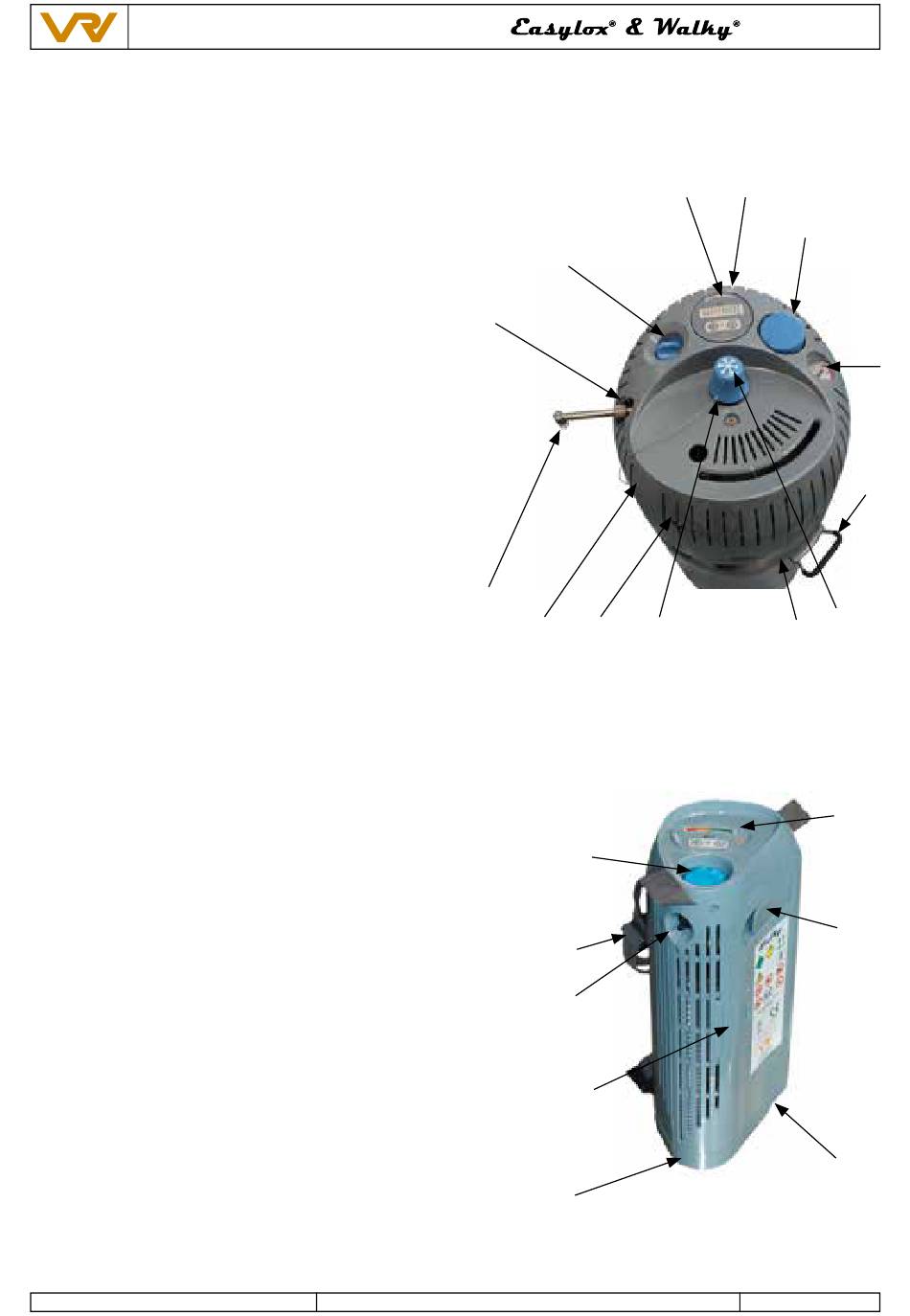

4. Beschreibung der Geräte

4.1 Easylox

1. Taste zum Auswurf der tragbaren Einheit*
2. Anzeige des Sauerstofffüllstands
3. Durchflussregelvorrichtung*
4. Vertikaler Anschluss zur Sauerstoffbefüllung
5. Druckmesser
6. Schutzkappe vertikaler Anschluss*
7. Anschluss für den Gasaustritt/Befeuchteranschluss*
8. Vorgesehener Seitenanschluss (Optional)
9. Sammelbehälter für Kondenswasser*
10. Befeuchter (von VRV nicht mitgeliefert)
11. Ausgang für Entlüftungsventil
12. 2 Griffe*
13. Anschluss Ladegerät/Datenausgang*
* Anwendungsteil

4.2 Walky

1. Durchflussregelvorrichtung*
2. Anschluss für die Verbindung mit der
Nasenbrille/Nasenkanüle*
3. Transportriemen
4. Batteriefach des elektronischen Teils
5. Sammelbehälter für Kondenswasser
6. Anzeige des Sauerstofffüllstands*
7. Öffnungshebel für das Entlüftungsventil*
8. Anschluss für die Sauerstoffbefüllung
(durch die Basiseinheit)
* Anwendungsteil
Easylox & Walky - Bedienungshandbuch
Sauerstofftherapiegeräte
NU73 Rev. 7 vom 30/01/2012
3
7
10
8 11
1
3
2
4
5
13
2
1
Bild 1
4
9
Bild 2
