Handwerkzeug Micro-MaTch
412-18650 Rev.B

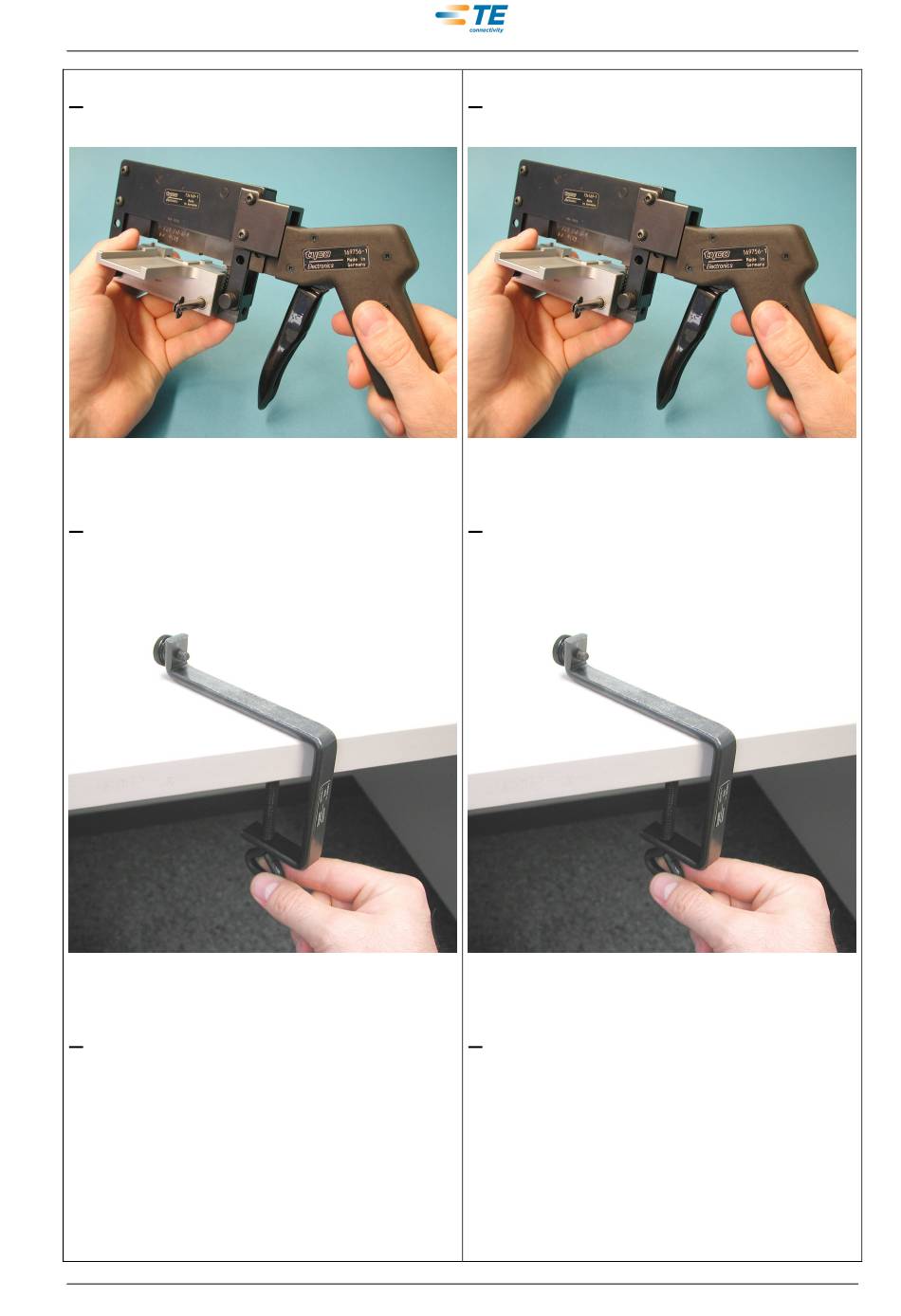

4. Nun wird der montierte Werkzeugkopf auf den
Handgriff aufgesetzt. Siehe Abbildung 5.
Abbildung 5
5. Das gesamte Handwerkzeug kann mittels einer
Tischhalterung an einem Werktisch o.ä. befestigt
werden. Hierzu wird als Erstes die Tischhalterung
montiert. Siehe Abbildung 6.
Abbildung 6
6. Danach wird das Handwerkzeug angesetzt und
durch Anziehen der Rändelschraube befestigt.
Siehe Abbildung 7.
4. Now the assembled tool head is placed on the
handle. See Figure 5.
5. The complete hand tool can be mounted to a
work table by using the provided table clamp. For
this at first the table clamp is mounted. See Figure
6.
6. After that the hand tool is put into position and
screwed on by tightening the knurled screw. See
Figure 7.
Seite / Page 7 of 12
Hand tool Micro-MaTch
412-18650
Figure 5
Figure 6
