Handwerkzeug Micro-MaTch
412-18650 Rev.B
3.

Verwendungszweck

Das Handwerkzeug PN 528405-9 wurde entwickelt,
um die folgenden Micro-MaTch-Verbinder, nach
Spezifikation 114-19016 der Firma TE Connectivity,
an Flachbandkabel
anzuschlagen:
Micro-MaTch Male-On-Wire Verbinder PN 215083
Micro-MaTch Paddle Board Verbinder PN 215570
Hinweis:
Das Werkzeug ist
beschriebenen Zweck zu verwenden!
4.

Technische Daten

Abmessungen (Koffer):
Abmessungen (Werkzeug): ca. 255x135x100mm
Masse (Koffer):
Masse (Werkzeug):
Elektrische Anschlüsse:
Pneumatische Anschlüsse: /
Schalldruckpegel:
Transport:
5.

Installation

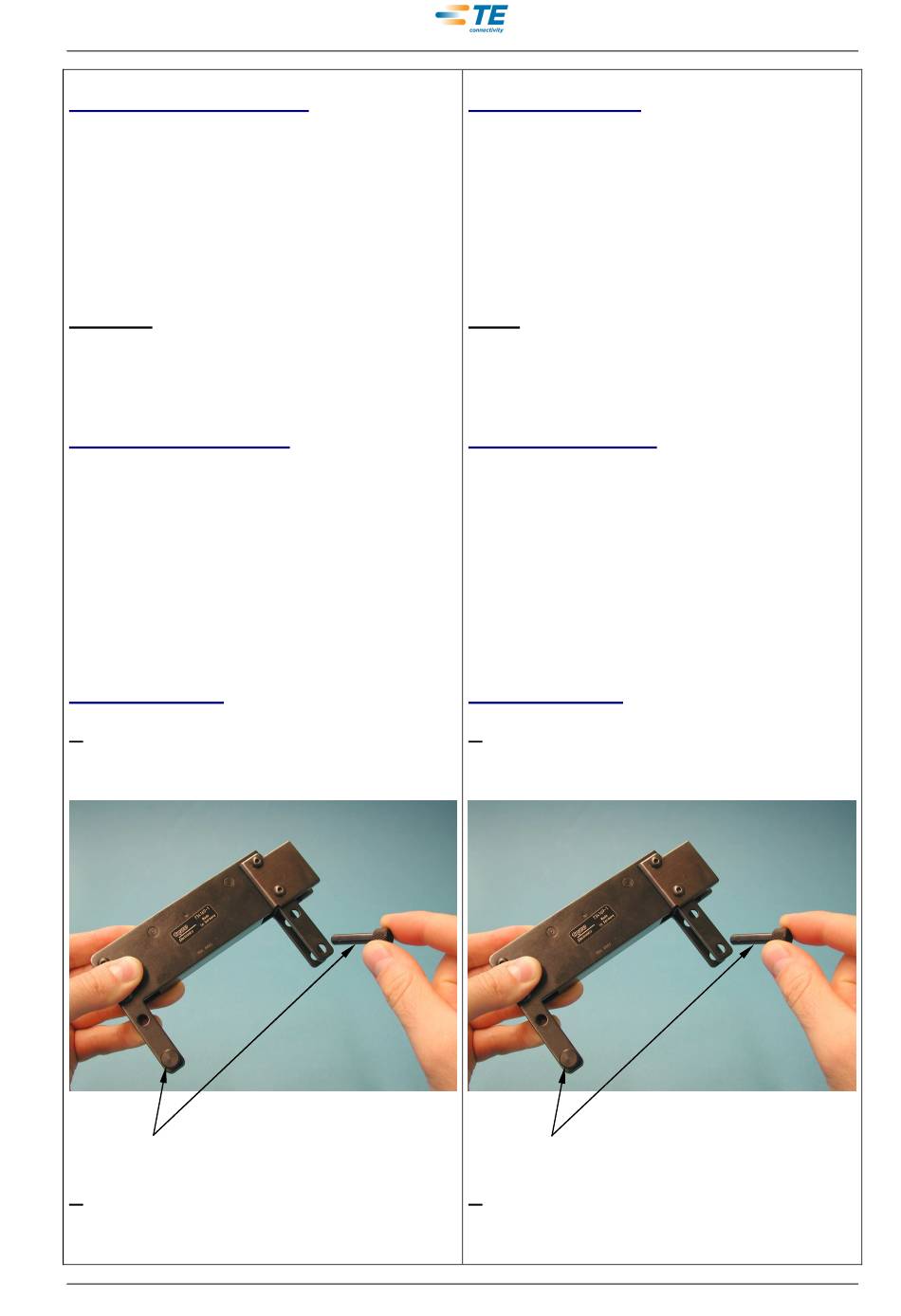

1. Als Erstes werden die beiden Befestigungs-
bolzen des Werkzeugkopfes
Abbildung 1.
Abbildung 1
Befestigungsbolzen
2. Anschließend wird der Adapterhalter in den
Werkzeugkopf eingesetzt
Befestigungsbolzen gesichert. Siehe Abbildung 2.
mit Rundleitungen
ausschließlich für den
ca. 400x290x110mm
ca. 2,5kg
ca. 1,3kg
/
/
im Plastikkoffer
entfernt. Siehe
und Mittels
Seite / Page 5 of 12
3.

Intended use

The hand tool PN 528405-9 was designed to
assemble the
connectors using round conductor ribbon cable and
referring to TE Connectivity specification 114-
19016:
Micro-MaTch Male-On-Wire Connector PN 215083
Micro-MaTch Paddle Board Connector PN 215570
Note:
The tool is to be used only and exclusively for the
purpose described!
4.

Technical data

Dimensions (Case):
Dimensions (Hand tool): approx. 255x135x100mm
Weight (Case):
Weight (Hand tool):
Electrical Connection:
Pneumatic connection :
Sound pressure level:
Transportation:
5. Installation
1. At first the two mounting bolts need to be
removed from the tool head. See Figure 1.
Mounting bolts
2. After that the adapter holder is placed in the tool
der head and is backed by replacing the mounting
bolts. See Figure 2.
Hand tool Micro-MaTch
412-18650
following Micro-MaTch
approx. 400x290x110mm
approx. 2,5kg
approx. 1,3kg
/
/
/
in a plastic case
Figure 1
ECOC: EGC0 ; LOC: AI
Rev.B
