Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. BAT.BAR 8 RGBW LED-bar...
Unsere Online-Ratgeber informieren Sie ausführlich über techni‐ Online-Ratgeber sche Grundlagen und Fachbegriffe. Zur persönlichen Beratung wenden Sie sich bitte an unsere Persönliche Beratung Fach-Hotline. Sollten Sie Probleme mit dem Gerät haben, steht Ihnen der Service Kundenservice gerne zur Verfügung. BAT.BAR 8 RGBW LED-bar...
Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. Beispiele: „24ch“ , „OFF“ . BAT.BAR 8 RGBW LED-bar...
ð Der automatische Betrieb wird gestartet. Schalten Sie das Gerät aus. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. BAT.BAR 8 RGBW LED-bar...
HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. BAT.BAR 8 RGBW LED-bar...
Seite 11
Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. BAT.BAR 8 RGBW LED-bar...
Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän‐ digen Person beaufsichtigt oder angeleitet werden. Verlängern Sie die Lebensdauer des Geräts durch regelmäßige Betriebspausen und indem Sie häufiges Ein- und Ausschalten vermeiden. Das Gerät ist nicht für den Dauerbetrieb geeignet. BAT.BAR 8 RGBW LED-bar...
Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen. BAT.BAR 8 RGBW LED-bar...
Seite 14
Schutzkontaktstecker. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker. BAT.BAR 8 RGBW LED-bar...
Seite 15
Augenverletzungen durch hohe Lichtintensität Blicken Sie niemals direkt in die Lichtquelle. WARNUNG! Gefahr eines epileptischen Anfalls Lichtblitze (strobe effects) können bei empfindlichen Menschen epileptische Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. BAT.BAR 8 RGBW LED-bar...
Seite 16
Beachten Sie die Hinweise zum sachgemäßen Umgang mit Lithium-Batterien im vorliegenden Abschnitt. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. BAT.BAR 8 RGBW LED-bar...
Seite 17
Außentemperaturen). Staub und Schmutzablagerungen im Inneren können das Gerät beschädigen. Das Gerät sollte bei entsprechenden Umgebungsbedingungen (Staub, Rauch, Nikotin, Nebel usw.) regelmäßig von qualifiziertem Fachpersonal gewartet werden, um Schäden durch Überhitzung und andere Fehlfunktionen zu vermeiden. BAT.BAR 8 RGBW LED-bar...
Brands zu verringern. HINWEIS! Brandgefahr durch falsche Polarität Falsch eingesetzte Batterien oder Akkus können zur Zerstörung des Geräts und der Batterien oder Akkus führen. Achten Sie beim Einsetzen der Batterien oder Akkus auf die richtige Polarität. BAT.BAR 8 RGBW LED-bar...
Seite 19
Sie das Gerät anschließend aus. Lagern Sie das Gerät bei einer Tem‐ peratur zwischen 10 °C und 32 °C in möglichst trockener Umgebung. Laden Sie die Akkus bei längerer Lagerung etwa alle drei Monate wieder auf 50 % auf. BAT.BAR 8 RGBW LED-bar...
Technologisch bedingt, verringert sich die Lichtleistung von LEDs im Lauf ihrer Lebensdauer. Dieser Effekt steigt mit höherer Betriebstemperatur. Sie können die Nutzungsdauer der Leuchtmittel verlängern, indem Sie für ausreichende Belüftung sorgen und die LEDs mit mög‐ lichst niedriger Helligkeit betreiben. BAT.BAR 8 RGBW LED-bar...
Transport- bzw. Lagerungsverpackungen. WARNUNG! Verletzungsgefahr durch Herabfallen Stellen Sie sicher, dass die Montage den Normen und Vorschriften in Ihrem Land entspricht. Sichern Sie das Gerät immer durch eine zweite Befestigung, zum Bei‐ spiel ein Sicherheitsfangseil oder eine Sicherungskette. BAT.BAR 8 RGBW LED-bar...
Die Umgebungstemperatur muss immer unter 40 °C liegen. HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐ steigt. BAT.BAR 8 RGBW LED-bar...
Seite 23
Arbeiten Sie immer von einer stabilen Plattform aus, wenn Sie das Gerät installieren, bewegen oder Wartungsarbeiten daran durchführen. Dabei muss der Bereich unterhalb des Geräts abgesperrt sein. Das Sicherheitsfangseil muss durch einen der Befestigungswinkel geführt werden. BAT.BAR 8 RGBW LED-bar...
Fernbedienung ein. Schieben Sie den Batteriehalter zurück in die Fernbedienung, bis er einrastet. Beim Versand sind die Batterien bereits in die Fernbedienung eingelegt und durch eine trans‐ parente Kunststofffolie vor Entladung geschützt. Entfernen Sie die Kunststofffolie vor der ersten Benutzung. BAT.BAR 8 RGBW LED-bar...
Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. BAT.BAR 8 RGBW LED-bar...
Seite 26
DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼ W) abge‐ schlossen ist. BAT.BAR 8 RGBW LED-bar...
Seite 27
Show. Diese Funktion ist besonders nützlich, um eine Show ohne großen Pro‐ grammieraufwand zu starten. Verbinden Sie den DMX-Ausgang des Master-Geräts mit dem DMX-Eingang des ersten Slave-Geräts. Verbinden Sie anschließend den DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. BAT.BAR 8 RGBW LED-bar...

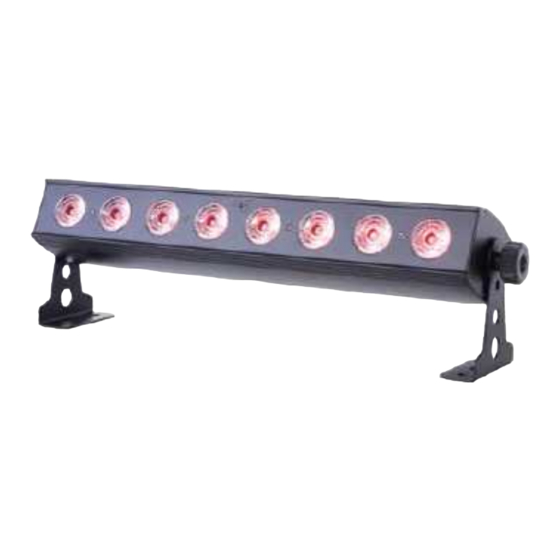

Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite BAT.BAR 8 RGBW LED-bar...
Seite 29
Anschlüsse und Bedienelemente Feststellschraube Haltebügel Sensor für IR-Fernbedienung BAT.BAR 8 RGBW LED-bar...
Seite 30
Anschlüsse und Bedienelemente Rückseite BAT.BAR 8 RGBW LED-bar...
Seite 31
Anschlussbuchse für das 15-V-Steckernetzteil zur Spannungsversorgung [BATTERY INDICATOR] Anzeige der verbleibenden Akkukapazität. Alle LEDs leuchten: Ladevorgang ist beendet, alle eingesteckten Akkus sind voll aufgeladen. LEDs blinken von links nach rechts: Ladevorgang. Display und Funktionstasten [DMX IN] DMX-Eingang BAT.BAR 8 RGBW LED-bar...
Seite 32
Anschlüsse und Bedienelemente [DMX OUT] DMX-Ausgang [SWITCH] [ON], [OFF] Hauptschalter. Schaltet das Gerät ein und aus. BAT.BAR 8 RGBW LED-bar...
Seite 33
Wechselt zwischen den Menüpunkten einer Menüebene, erhöht den angezeigten Wert um eins. [DOWN] Wechselt zwischen den Menüpunkten einer Menüebene, verringert den ange‐ zeigten Wert um eins. [ENTER] Wählt eine Option der jeweiligen Betriebsart aus, bestätigt den eingestellten Wert. BAT.BAR 8 RGBW LED-bar...
Seite 34
Anschlüsse und Bedienelemente Fernbedienung BAT.BAR 8 RGBW LED-bar...
Seite 35
18 [SLAVE] Aktivieren des Master/Slave-Modus 19 [SPEED] Einstellen der Ablaufgeschwindigkeit 20 [UP], [DOWN] Auswahl eines Programms oder einer Zahl. [UP] erhöht den angegebenen Wert bzw. blättert vorwärts. [DOWN] ver‐ ringert den angegebenen Wert bzw. blättert zurück. BAT.BAR 8 RGBW LED-bar...
Seite 36
23 [SOUND 1], [SOUND 2] Auswahl der Musiksteuerungsprogramme 1 oder 2. [UP] bzw. [DOWN] ändert die Empfindlichkeit des eingebauten Mikrofons. 24 [AUTO 1], [AUTO 2] Auswahl der Automatikprogramme 1 oder 2. [UP] bzw. [DOWN] ändert die Ablaufgeschwindigkeit des gewählten Musikprogramms. BAT.BAR 8 RGBW LED-bar...
7.2 Bedienung am Gerät Menüsteuerung Drücken Sie [MENU], um das Hauptmenü zu öffnen oder zum Hauptmenü zurückzu‐ kehren. Wählen Sie mit [UP] bzw. [DOWN] das gewünschte Untermenü, den gewünschten Para‐ meter oder den gewünschten Wert aus. BAT.BAR 8 RGBW LED-bar...
Seite 38
Wählen Sie mit [UP] bzw. [DOWN] die gewünschte Startadresse von 1 bis 512 aus. Bestätigen Sie die Auswahl mit [ENTER]. ð Die ausgewählte Startadresse wird übernommen. Wenn ein DMX-Signal anliegt, wird hinter der DMX-Adresse „*“ angezeigt. Stellen Sie sicher, dass diese Nummer zur Konfiguration Ihres DMX-Controllers passt. BAT.BAR 8 RGBW LED-bar...
ð Die gewählte Einstellung wird übernommen. Musiksteuerung Mit „Sound“ können Sie vier Musiksteuerungsprogramme auswählen und die Mikrofonem‐ pfindlichkeit einstellen. Drücken Sie [MENU] und wählen Sie mit [UP] oder [DOWN] das Untermenü „Sound“ aus. Bestätigen Sie die Auswahl mit [ENTER]. BAT.BAR 8 RGBW LED-bar...
Seite 40
Drücken Sie [MENU] und wählen Sie mit [UP] oder [DOWN] das Untermenü „Colour“ aus. Bestätigen Sie die Auswahl mit [ENTER]. Wählen Sie mit [UP] bzw. [DOWN] die gewünschte Farbe aus; Anzeige „Colour1… Colour51“ . Bestätigen Sie die Auswahl mit [ENTER]. ð Die gewählte Einstellung wird übernommen. BAT.BAR 8 RGBW LED-bar...
Wählen Sie mit [UP] bzw. [DOWN] den gewünschten DMX-Modus aus: „4Ch“ (4 Kanäle) „7Ch“ (7 Kanäle) „11Ch“ (11 Kanäle) „16Ch“ (16 Kanäle) „19Ch“ (19 Kanäle) Bestätigen Sie die Auswahl mit [ENTER]. ð Die gewählte Einstellung wird übernommen. Softwareversion Mit „Version“ können Sie die Softwareversion abrufen. BAT.BAR 8 RGBW LED-bar...
Mit „Slave“ aktivieren Sie den Slave-Modus. Drücken Sie [MENU] und wählen Sie mit [UP] oder [DOWN] das Untermenü „Slave“ aus. Bestätigen Sie die Auswahl mit [ENTER]. ð Das Gerät arbeitet jetzt im Slave-Modus und übernimmt alle Einstellungen des Master-Geräts. BAT.BAR 8 RGBW LED-bar...
Bestätigen Sie die Auswahl mit [ENTER]. Wählen Sie mit [UP] bzw. [DOWN] „ON“ zum Aktivieren der Fernbedienung oder „OFF“ zum Deaktivieren der Fernbedienung aus. Bestätigen Sie die Auswahl mit [ENTER]. ð Die gewählte Einstellung wird übernommen. BAT.BAR 8 RGBW LED-bar...
Sie können die Akkus entfernen, wenn diese vollständig aufgeladen sind. Drücken Sie auf die beiden Druckknöpfe an der Seite des Akkus, um den Akku aus dem Steckplatz zu lösen. Während des Ladevorgangs kann das Gerät mit dem Hauptschalter ein- und ausgeschaltet werden. BAT.BAR 8 RGBW LED-bar...
Netzadapter: 15 V , 5 A Austauschbare Akkupacks (Artnr. 385488): Lithium-Ionen- Akku, 10,8 V, 1500 mAh Leistungsaufnahme 64 W Batterien (Fernbedienung) 2 Knopfzellen (LR1130/AG10, 1,5 V) Betriebszeit mit zwei Akku‐ ca. 1 h bei voller Lichtleistung packs Schutzart IP20 BAT.BAR 8 RGBW LED-bar...
Technische Daten Abmessungen (B × H × T) 560,5 mm × 100 mm × 168,5 mm Gewicht 1,9 kg Umgebungsbedingungen Temperaturbereich 0 °C…40 °C Relative Luftfeuchte 50 %, nicht kondensierend BAT.BAR 8 RGBW LED-bar...
Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX- Eingang. Die unten stehende Zeichnung und die Tabelle zeigen die Pinbelegung einer dazu passenden Kupplung. Belegung Masse (Abschirmung) Signal invertiert (DMX–, „Cold“) Signal (DMX+, „Hot“) BAT.BAR 8 RGBW LED-bar...
Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: BAT.BAR 8 RGBW LED-bar...
Seite 64
Keine Reaktion auf den DMX-Con‐ 1. Überprüfen Sie, ob der DMX-Controller eingeschaltet troller ist. Überprüfen Sie die DMX-Anschlüsse und -Kabel auf korrekte Verbindung. 2. Überprüfen Sie die Adresseneinstellungen und die DMX-Polarität. 3. Probieren Sie einen anderen DMX-Controller aus. BAT.BAR 8 RGBW LED-bar...
Seite 65
Hochspannungskabeln liegen, die Schäden oder Störungen bei einem DMX-Schnittstellenschaltkreis ver‐ ursachen könnten. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. BAT.BAR 8 RGBW LED-bar...
Die Lüftungsgitter des Geräts müssen regelmäßig von Verunreinigungen, wie Staub usw. gereinigt werden. Schalten Sie das Gerät vor der Reinigung aus und trennen Sie netzbetrie‐ bene Geräte vom Stromnetz. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder Lösungsmittel zur Reinigung verwenden! BAT.BAR 8 RGBW LED-bar...
Vorschriften zur Entsorgung von Sondermüll entsorgt werden. Benutzen Sie dazu die vorhandenen Sammelstellen. Nehmen Sie Lithium-Batterien vor der Entsorgung aus dem Gerät. Schützen Sie gebrauchte Lithium-Batterien vor Kurzschluss, beispielsweise durch Abkleben der Pole mit Klebeband. BAT.BAR 8 RGBW LED-bar...
Seite 68
Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. BAT.BAR 8 RGBW LED-bar...
