Inhaltszusammenfassung für Varytec LED Par 18x8W RGBW IP65

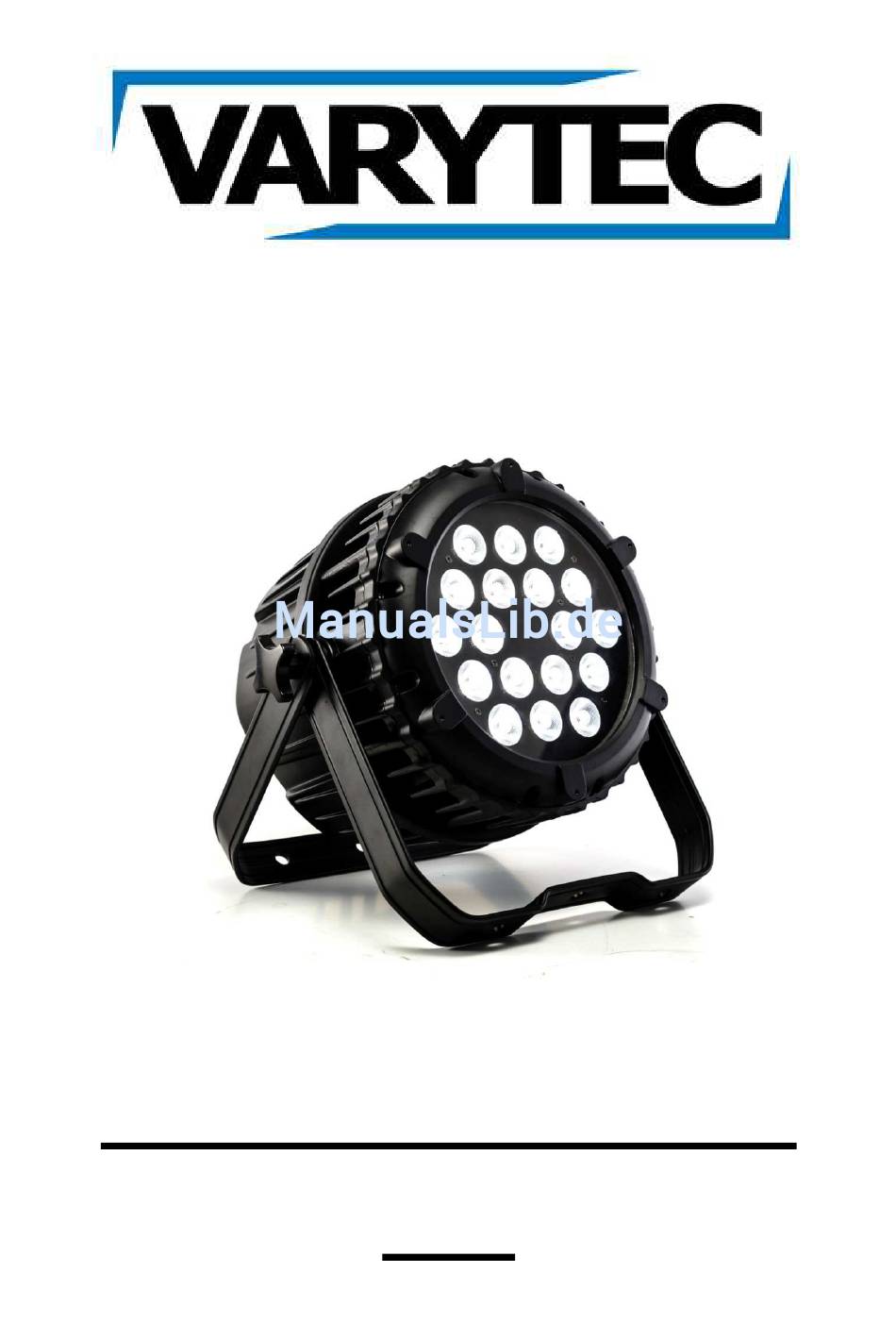

- Seite 1 Bedienungsanleitung LED Par 18x8W RGBW IP65...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise.......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Allgemeine Informationen ........................ 4 Produktübersicht ..........................5 Menüstruktur ............................ 6 4.1 Übersicht ............................6 4.2 Einstellungen ..........................7 4.2.1 Festfarben ..........................7 4.2.2 Auto-Mode ..........................7 4.2.3 RUN ............................7 4.2.4 DMX ............................ -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise • Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. • Nur von ausgebildeten Fachkräften reparieren lassen. • Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile. • Ziehen Sie den Netzstecker, bevor Sie das Gehäuse öffnen. 1.1. -
Seite 4: Allgemeine Informationen
2. Allgemeine Informationen Zubehör : 1 x LED Par 18x8W RGBW IPP65 1 x Einspeisekabel 1 x DMX Kabel 1 x Bedienungsanleitung Entpacken: Vielen Dank für den Kauf eines unserer Produkte. Alle unsere Produkte sind Vollständig getestet und in einwandfreiem Zustand geliefert. Prüfen Sie sorgfältig den Versandkarton auf Schäden. -
Seite 5: Produktübersicht
3. Produktübersicht Bedienfeld Alle Gerätefunktionen und Einstellungen können über das eingebaute Bedienfeld angewählt werden. 5 / 14... -
Seite 6: Menüstruktur
4. Menüstruktur 4.1 Übersicht 6 / 14... -
Seite 7: Einstellungen
4.2 Einstellungen 4.2.1 Festfarben Mit der Mischung aus rot, grün und blau (0-255) können Sie eine Vielzahl von Festfarben erstellen. Unter dem Menüpunkt S (0-20) können Sie die Geschwindigkeit des Stroboskops einstellen. 4.2.2 Auto-Mode Wählen Sie [AUTO] und drücken Sie [ENTER]. Die Programme [AT.01] bis [AT.10] sind gespeichert und können nicht mit [EDIT] verändert werden. -
Seite 8: Id-Adresse
4.2.6 ID-Adresse Gehen Sie in das [Id]-Menü um die ID-Adresse des Geräts zu wählen. 4.2.7 Edit Custom In diesem Menü können Sie die Programme [PR.01] bis [PR.10] verändern. Jedes dieser Programme hat 30 Schritte, welche verändert werden können. Jeder dieser Schritte ermöglicht die Erstellung einer Scene mit folgenden Parametern: Rot, Grün, Blau, Weiß, Strobe, Zeit, Fade. -
Seite 9: Cal1
4.2.9 CAL1 Im [CAL1]-Modus können Sie verschiedene Weißtöne mit unterschiedlichen Farbtemperaturen auswählen. Es gibt 11voreingestellte Weißtöne, welche mit [Red], [Green], [Blue], [White] bearbeitet werden können. 4.2.10 CAL2 Gehen Sie in das [CAL2]-Menü um mit den RGB-Parametern verschiedene Weißtöne zu erstellen. Wenn Sie die neuen RGB-Parameter eingestellt haben werden diese im [CAL2]-Modus gespeichert. -
Seite 10: Dmx-Tabelle
5. DMX-Tabelle Dieses Gerät verfügt über 7 verschiedene DMX-Modi. 5.1. STAG Kanal Wert Funktion 0-255 Dimmer 0-100% Rot (0-100%), Zeiteinstellung wenn Programm 1-10 aktiv 0-255 0-255 Grün (0-100%), Fadezeit wenn Programm 1-10 aktiv ist 0-255 Blau (0-100%) 0-255 Weiß (0-100%) Ohne Funktion 0-10 R100% / Ghoch / B0% / W0%... -
Seite 11: Id-Adressen Auf Kanal 11 Im Stag Modus
Weiß 11 251-255 Geschwindigkeit, wenn Kanal 6 aktiviert ist 0-255 keine Funktion 0-15 Strobo (0Hz bis 20Hz) 16-255 keine Funktion Auto 1 10-19 Auto 2 20-29 Auto 3 30-39 Auto 5 40-49 Auto 5 50-59 Auto 6 60-69 Auto 7 70-79 Auto 8 80-89... -
Seite 12: Hsv
5.2. HSV 0-255 Hue (0-100%) 0-255 Saturation (0-100%) 0-255 Value (0-100%) Hinweis: Im HSV-Modus steht HUE für das sichtbare Licht, wie rot, gelb, cyan usw. Saturation (Sättigung) bezieht sich auf die Dominanz von HUE in der Farbe. Wenn die Sättigung bei 100% ist, dann ist die Farbe in ihrer reinsten Form. -
Seite 13: Ac1.D
5.4. Ac1.d 0-255 Dimmer (0-100%) 0-255 Rot (0-100%) 0-255 Grün (0-100%) 0-255 Blau (0-100%) 5.5. Arc.2 0-255 Rot (0-100%) 0-255 Grün (0-100%) 0-255 Blau (0-100%) 0-255 Weiß (0-100%) 5.6. Ac2.d 0-255 Dimmer (0-100%) 0-255 Rot (0-100%) 0-255 Grün (0-100%) 0-255 Blau (0-100%) 0-255 Weiß... - Seite 14 Importer: B & K Braun GmbH Industriestraße 2 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 14 / 14...
