Inhaltszusammenfassung für Varytec BAT.Trusslight RGBW

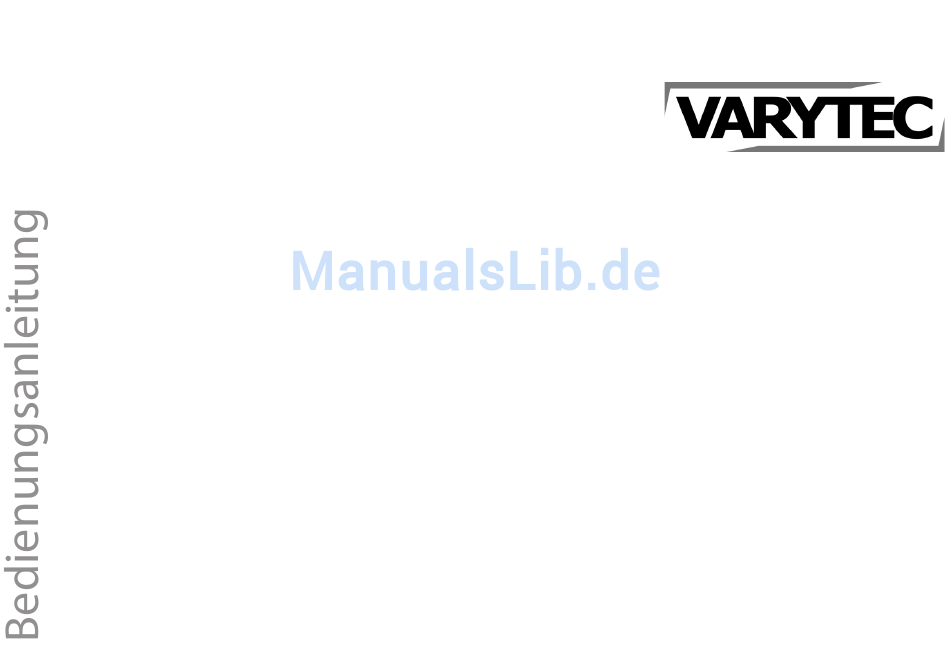

- Seite 1 BAT.Trusslight RGBW LED-scheinwerfer...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 17.10.2017, ID: 412271...
-
Seite 3: Inhaltsverzeichnis
1.3 Symbole und Signalwörter......................7 Sicherheitshinweise..........................10 Leistungsmerkmale..........................18 Installation..............................19 4.1 Umgang mit Lithium-Batterien....................24 Inbetriebnahme............................26 Anschlüsse und Bedienelemente....................28 Bedienung..............................34 7.1 Gerät starten............................34 7.2 Bedienung am Gerät........................34 7.3 Bedienung per IR-Fernbedienung..................... 36 7.4 Menüübersicht..........................37 BAT.Trusslight RGBW LED-scheinwerfer... - Seite 4 Inhaltsverzeichnis 7.5 Funktionen im DMX-Modus......................38 Technische Daten............................ 40 Stecker- und Anschlussbelegungen....................41 Fehlerbehebung............................42 Reinigung..............................44 Umweltschutz............................45 BAT.Trusslight RGBW LED-scheinwerfer...
-
Seite 5: Allgemeine Hinweise
Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü- gung steht, die das Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. BAT.Trusslight RGBW LED-scheinwerfer... -
Seite 6: Weitere Informationen
Unsere Online-Ratgeber informieren Sie ausführlich über techni- Online-Ratgeber sche Grundlagen und Fachbegriffe. Zur persönlichen Beratung wenden Sie sich bitte an unsere Persönliche Beratung Fach-Hotline. Sollten Sie Probleme mit dem Gerät haben, steht Ihnen der Service Kundenservice gerne zur Verfügung. BAT.Trusslight RGBW LED-scheinwerfer... -
Seite 7: Darstellungsmittel
Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur- sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal- wörter, die in dieser Bedienungsanleitung verwendet werden. BAT.Trusslight RGBW LED-scheinwerfer... -
Seite 8: Bedeutung
HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. BAT.Trusslight RGBW LED-scheinwerfer... - Seite 9 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. BAT.Trusslight RGBW LED-scheinwerfer...
-
Seite 10: Sicherheitshinweise
Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensori- sche und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän- digen Person beaufsichtigt oder angeleitet werden. BAT.Trusslight RGBW LED-scheinwerfer... - Seite 11 Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen. BAT.Trusslight RGBW LED-scheinwerfer...
- Seite 12 Schutzkontaktstecker. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker. BAT.Trusslight RGBW LED-scheinwerfer...
- Seite 13 WARNUNG! Augenverletzungen durch hohe Lichtintensität Blicken Sie niemals direkt in die Lichtquelle. WARNUNG! Gefahr eines epileptischen Anfalls Lichtblitze (strobe effects) können bei empfindlichen Menschen epileptische Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. BAT.Trusslight RGBW LED-scheinwerfer...
- Seite 14 Beachten Sie die Hinweise zum sachgemäßen Umgang mit Lithium-Batterien im vorliegenden Abschnitt. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. BAT.Trusslight RGBW LED-scheinwerfer...
-
Seite 15: Stromversorgung
Schaden am Gerät und zu Verletzungen des Benutzers führen. Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht benutzen wollen, trennen Sie es vom Netz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern. BAT.Trusslight RGBW LED-scheinwerfer... - Seite 16 Achten Sie beim Einsetzen der Batterien oder Akkus auf die richtige Polarität. HINWEIS! Mögliche Schäden durch auslaufende Batterien Auslaufende Batterien oder Akkus können das Gerät dauerhaft beschädigen. Entfernen Sie die Batterien oder Akkus aus dem Gerät, wenn es längere Zeit nicht verwendet wird. BAT.Trusslight RGBW LED-scheinwerfer...
- Seite 17 Sie das Gerät anschließend aus. Lagern Sie das Gerät bei einer Tem- peratur zwischen 10 °C und 32 °C in möglichst trockener Umgebung. Laden Sie die Akkus bei längerer Lagerung etwa alle drei Monate wieder auf 50 % auf. BAT.Trusslight RGBW LED-scheinwerfer...
-
Seite 18: Leistungsmerkmale
Stand-Alone-Betrieb mit statischen Farben Musiksteuerung Montage an Dreipunkt-Traversen möglich Montageplatte zur Neigungsverstellung Batterie- und Netzbetrieb möglich Netzteil und Fernbedienung im Lieferumfang enthalten Geeignet für den Einsatz in Clubs, Bars, Bühnen, Ausstellungen usw. oder auch für den mobilen Einsatz BAT.Trusslight RGBW LED-scheinwerfer... -
Seite 19: Installation
Transport- bzw. Lagerungsverpackungen. WARNUNG! Verletzungsgefahr durch Herabfallen Stellen Sie sicher, dass die Montage den Normen und Vorschriften in Ihrem Land entspricht. Sichern Sie das Gerät immer durch eine zweite Befestigung, zum Bei- spiel ein Sicherheitsfangseil oder eine Sicherungskette. BAT.Trusslight RGBW LED-scheinwerfer... -
Seite 20: Überhitzungsgefahr
Die Umgebungstemperatur muss immer unter 40 °C liegen. HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über- steigt. BAT.Trusslight RGBW LED-scheinwerfer... - Seite 21 Sicherheitsfangseil durch die Fangseilöse auf der Oberseite des Geräts. Arbeiten Sie immer von einer stabilen Plattform aus, wenn Sie das Gerät installieren, bewegen oder Wartungsarbeiten daran durchführen. Dabei muss der Bereich unterhalb des Geräts abgesperrt sein. BAT.Trusslight RGBW LED-scheinwerfer...
-
Seite 22: Infrarot-Empfänger Für Die Fernbedienung
Bitte beachten Sie, dass dieses Gerät nicht an einen Dimmer angeschlossen werden darf. Infrarot-Empfänger für die Fern- Der Infrarot-Empfänger für die Signale der Fernbedienung befindet sich auf der Vorderseite bedienung zwischen den LEDs. Achten Sie darauf, dass er nicht verdeckt wird. BAT.Trusslight RGBW LED-scheinwerfer... -
Seite 23: Batterie In Die Fernbedienung Einlegen
Pluspol zum Gehäuseboden der Fernbedienung zeigt. Schieben Sie den Batteriehalter zurück in die Fernbedienung, bis er einrastet. Beim Versand ist die Batterie bereits in die Fernbedienung eingelegt und durch eine transpa- rente Kunststofffolie vor Entladung geschützt. Entfernen Sie die Kunststofffolie vor der ersten Benutzung. BAT.Trusslight RGBW LED-scheinwerfer... -
Seite 24: Umgang Mit Lithium-Batterien
Bei sach- und fachgerechtem Umgang mit Lithium-Batterien besteht keine Gefahr. Lagern Sie Lithium-Batterien kühl und trocken, am besten in der Originalverpackung. Lithium-Batterien von Hitzequellen fernhalten (beispielsweise Heizkörper oder Sonnenein- strahlung). Lithium-Batterien sind hermetisch dicht. Versuchen Sie nie, Lithium-Batterien zu öffnen. BAT.Trusslight RGBW LED-scheinwerfer... - Seite 25 Ladegeräte benutzt werden. Nehmen Sie Lithium-Batterien vor der Entsorgung aus dem Gerät. Schützen Sie gebrauchte Lithium-Batterien vor Kurzschluss, beispielsweise durch Abkleben der Pole mit Klebeband. Brennende Lithium-Batterien dürfen nur mit Pulverlöschern bzw. mit anderen geeigneten Löschmitteln gelöscht werden. BAT.Trusslight RGBW LED-scheinwerfer...
-
Seite 26: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. BAT.Trusslight RGBW LED-scheinwerfer... - Seite 27 DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼ W) abge‐ schlossen ist. BAT.Trusslight RGBW LED-scheinwerfer...
-
Seite 28: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente BAT.Trusslight RGBW LED-scheinwerfer... - Seite 29 Aktiviert das Hauptmenü und wechselt zwischen den Menüpunkten. Schließt ein geöffnetes Untermenü. [UP], [DOWN] Wechselt zwischen den Menüpunkten einer Menüebene, erhöht bzw. verringert den angezeigten Wert um eins. [ENTER] Wählt eine Option der jeweiligen Betriebsart aus, bestätigt den eingestellten Wert. 4 [DMX IN] DMX-Eingang. BAT.Trusslight RGBW LED-scheinwerfer...
- Seite 30 Anschlüsse und Bedienelemente 5 [DMX OUT] DMX-Ausgang. 6 [POWER] Anschlussbuchse für das 15-V-Steckernetzteil zur Spannungsversorgung. 7 [ON / OFF] Hauptschalter. Schaltet das Gerät ein und aus. BAT.Trusslight RGBW LED-scheinwerfer...
- Seite 31 Anschlüsse und Bedienelemente Fernbedienung BAT.Trusslight RGBW LED-scheinwerfer...
- Seite 32 12 [UP], [DOWN] Tasten zum Wechseln zwischen den einzelnen Programmen und zum Erhöhen/Verringern numerischer Werte. 13 Tasten zum Auswählen einer Farbe. Benutzen Sie [W] für weißes Licht. [R], [G] oder [B] für die Grundfarben Rot, Grün und Blau. BAT.Trusslight RGBW LED-scheinwerfer...
- Seite 33 Anschlüsse und Bedienelemente 14 [STROBE] Taste zum Ein-/Ausschalten des Stroboskop-Effekts. 15 Numerische Tasten 0 … 9 zur direkten Eingabe von Werten. 16 [SOUND 1], [SOUND 2] Tasten zum Aktivieren von Modus 1 bzw. 2 der Musiksteuerung. BAT.Trusslight RGBW LED-scheinwerfer...
-
Seite 34: Bedienung
Wählen Sie mit [UP] und [DOWN] einen Wert zwischen 1 und 512 (Anzeige „A001“ … „A512“ ). Bestätigen Sie mit [ENTER]. Musiksteuerung Drücken Sie [MENU], [UP] oder [DOWN] so oft, bis das Display „Soun“ anzeigt. Bestätigen Sie mit [ENTER]. BAT.Trusslight RGBW LED-scheinwerfer... - Seite 35 Drücken Sie [MENU], [UP] oder [DOWN] so oft, bis das Display „Auto“ anzeigt. Bestätigen Sie mit [ENTER]. Wählen Sie mit [UP] und [DOWN] den gewünschten Modus „Aut1“ oder „Aut2“ aus. Bestätigen Sie mit [ENTER]. Jetzt können Sie die Ablaufgeschwindigkeit des Programms zwischen „SP 1“ und „SP 9“ einstellen. BAT.Trusslight RGBW LED-scheinwerfer...
-
Seite 36: Bedienung Per Ir-Fernbedienung
Drücken Sie [MENU], [UP] oder [DOWN] so oft, bis das Display „reno“ anzeigt. Bestätigen Sie mit [ENTER]. Wählen Sie mit [UP] und [DOWN] die Option „on“ , um das Gerät per IR-Fernsteuerung zu bedienen. Bestätigen Sie mit [ENTER]. BAT.Trusslight RGBW LED-scheinwerfer... -
Seite 37: Menüübersicht
Bedienung 7.4 Menüübersicht BAT.Trusslight RGBW LED-scheinwerfer... -
Seite 38: Funktionen Im Dmx-Modus
16 … 95 Programmablaufgeschwindigkeit (0 % bis 100 %) 0 … 15 Dimmer (0 % bis 100 %) 16 … 31 Farbmischung mit Überblendung 1 32 … 47 Farbmischung mit Überblendung 2 48 … 63 Farbmischung mit Überblendung 3 BAT.Trusslight RGBW LED-scheinwerfer... - Seite 39 144 … 159 Farbmischung, Farbwechsel und Blackout 160 … 175 Abdimmen mit Farbwechsel 176 … 191 Hochdimmen mit Farbwechsel 192 … 207 Abdimmen, Hochdimmen 208 … 223 Abwechselnde Farbmischung 224 … 239 Sound-Modus 1 240 … 255 Sound-Modus 2 BAT.Trusslight RGBW LED-scheinwerfer...
-
Seite 40: Technische Daten
Eingebaute aufladbare Batterie (Lithium-Ionen-Akku, 11,1 V, 7200 mAh) Sicherung 5 mm × 20 mm, 5 A, flink Betriebszeit mit einer Batterieladung max. 6 h Leistungsaufnahme 24 W Abmessungen (B × H × T) 152 mm × 142 mm × 157 mm Gewicht 1,5 kg BAT.Trusslight RGBW LED-scheinwerfer... -
Seite 41: Stecker- Und Anschlussbelegungen
Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX- Eingang. Die unten stehende Zeichnung und die Tabelle zeigen die Pinbelegung einer dazu passenden Kupplung. Belegung Masse (Abschirmung) Signal invertiert (DMX–, „Cold“) Signal (DMX+, „Hot“) BAT.Trusslight RGBW LED-scheinwerfer... -
Seite 42: Fehlerbehebung
Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: BAT.Trusslight RGBW LED-scheinwerfer... - Seite 43 Versuchen Sie nicht, die eingebaute Batterie selbst aus- nicht mehr aufladen zutauschen. Bitte wenden Sie sich an unser Service Center. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. BAT.Trusslight RGBW LED-scheinwerfer...
-
Seite 44: Reinigung
Die Lüftungsgitter des Geräts müssen regelmäßig von Verunreinigungen, wie Staub usw. gereinigt werden. Schalten Sie das Gerät vor der Reinigung aus und trennen Sie netzbetrie- bene Geräte vom Stromnetz. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder Lösungsmittel zur Reinigung verwenden! BAT.Trusslight RGBW LED-scheinwerfer... -
Seite 45: Umweltschutz
Batterien dürfen nicht weggeworfen oder verbrannt werden, sondern müssen gemäß den ört- lichen Vorschriften zur Entsorgung von Sondermüll entsorgt werden. Benutzen Sie dazu die vorhandenen Sammelstellen. Nehmen Sie Lithium-Batterien vor der Entsorgung aus dem Gerät. Schützen Sie gebrauchte Lithium-Batterien vor Kurzschluss, beispielsweise durch Abkleben der Pole mit Klebeband. BAT.Trusslight RGBW LED-scheinwerfer... - Seite 46 Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom- munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. BAT.Trusslight RGBW LED-scheinwerfer...
- Seite 48 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
