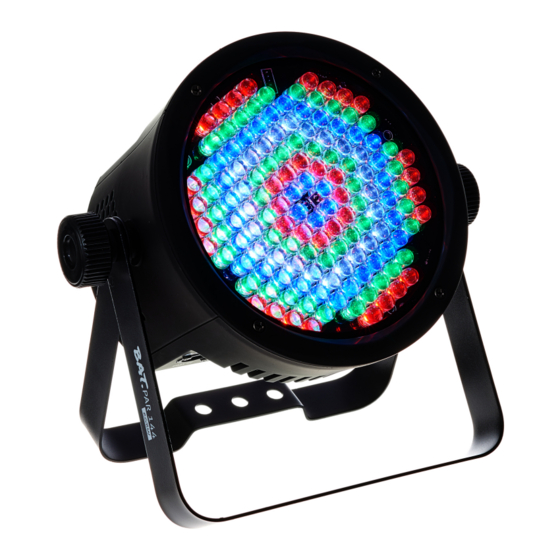

Varytec BAT.PAR 144 RGBW Bedienungsanleitung
Led-scheinwerfer
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Varytec BAT.PAR 144 RGBW
Inhaltszusammenfassung für Varytec BAT.PAR 144 RGBW
- Seite 1 BAT.PAR 144 RGBW LED-scheinwerfer...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 17.10.2017, ID: 385419...
-
Seite 3: Inhaltsverzeichnis
Sicherheitshinweise..........................11 Leistungsmerkmale..........................19 Installation..............................20 4.1 Umgang mit Lithium-Batterien....................23 Inbetriebnahme............................25 Anschlüsse und Bedienelemente....................27 Bedienung..............................33 7.1 Gerät starten............................33 7.2 Bedienung am Gerät........................33 7.3 Bedienung per IR-Fernbedienung..................... 36 7.4 Menüübersicht..........................38 BAT.PAR 144 RGBW LED-scheinwerfer... - Seite 4 Inhaltsverzeichnis 7.5 Funktionen im 1-Kanal-DMX-Modus..................39 7.6 Funktionen im 4-Kanal-DMX-Modus..................39 7.7 Funktionen im 6-Kanal-DMX-Modus..................40 7.8 Funktionen im 7-Kanal-DMX-Modus..................41 Technische Daten............................ 43 Stecker- und Anschlussbelegungen....................44 Fehlerbehebung............................45 Reinigung..............................47 Umweltschutz............................48 BAT.PAR 144 RGBW LED-scheinwerfer...
- Seite 5 BAT.PAR 144 RGBW LED-scheinwerfer...
-
Seite 6: Allgemeine Hinweise
Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü- gung steht, die das Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. BAT.PAR 144 RGBW LED-scheinwerfer... -
Seite 7: Weitere Informationen
Unsere Online-Ratgeber informieren Sie ausführlich über techni- Online-Ratgeber sche Grundlagen und Fachbegriffe. Zur persönlichen Beratung wenden Sie sich bitte an unsere Persönliche Beratung Fach-Hotline. Sollten Sie Probleme mit dem Gerät haben, steht Ihnen der Service Kundenservice gerne zur Verfügung. BAT.PAR 144 RGBW LED-scheinwerfer... -
Seite 8: Darstellungsmittel
Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur- sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal- wörter, die in dieser Bedienungsanleitung verwendet werden. BAT.PAR 144 RGBW LED-scheinwerfer... - Seite 9 HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. BAT.PAR 144 RGBW LED-scheinwerfer...
- Seite 10 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. BAT.PAR 144 RGBW LED-scheinwerfer...
-
Seite 11: Sicherheitshinweise
Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensori- sche und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän- digen Person beaufsichtigt oder angeleitet werden. BAT.PAR 144 RGBW LED-scheinwerfer... - Seite 12 Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen. BAT.PAR 144 RGBW LED-scheinwerfer...
- Seite 13 Schutzkontaktstecker. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker. BAT.PAR 144 RGBW LED-scheinwerfer...
- Seite 14 Augenverletzungen durch hohe Lichtintensität Blicken Sie niemals direkt in die Lichtquelle. WARNUNG! Gefahr eines epileptischen Anfalls Lichtblitze (strobe effects) können bei empfindlichen Menschen epileptische Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. BAT.PAR 144 RGBW LED-scheinwerfer...
- Seite 15 Beachten Sie die Hinweise zum sachgemäßen Umgang mit Lithium-Batterien im vorliegenden Abschnitt. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. BAT.PAR 144 RGBW LED-scheinwerfer...
-
Seite 16: Stromversorgung
Schaden am Gerät und zu Verletzungen des Benutzers führen. Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht benutzen wollen, trennen Sie es vom Netz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern. BAT.PAR 144 RGBW LED-scheinwerfer... - Seite 17 Achten Sie beim Einsetzen der Batterien oder Akkus auf die richtige Polarität. HINWEIS! Mögliche Schäden durch auslaufende Batterien Auslaufende Batterien oder Akkus können das Gerät dauerhaft beschädigen. Entfernen Sie die Batterien oder Akkus aus dem Gerät, wenn es längere Zeit nicht verwendet wird. BAT.PAR 144 RGBW LED-scheinwerfer...
- Seite 18 Sie das Gerät anschließend aus. Lagern Sie das Gerät bei einer Tem- peratur zwischen 10 °C und 32 °C in möglichst trockener Umgebung. Laden Sie die Akkus bei längerer Lagerung etwa alle drei Monate wieder auf 50 % auf. BAT.PAR 144 RGBW LED-scheinwerfer...
-
Seite 19: Leistungsmerkmale
über Tasten und Display am Gerät Stand-Alone-Betrieb mit statischen Farben Musiksteuerung Batterie- und Netzbetrieb möglich Netzteil und Fernbedienung im Lieferumfang enthalten Geeignet für den Einsatz in Clubs, Bars, Bühnen, Ausstellungen usw. oder auch für den mobilen Einsatz BAT.PAR 144 RGBW LED-scheinwerfer... -
Seite 20: Installation
Transport- bzw. Lagerungsverpackungen. WARNUNG! Verletzungsgefahr durch Herabfallen Stellen Sie sicher, dass die Montage den Normen und Vorschriften in Ihrem Land entspricht. Sichern Sie das Gerät immer durch eine zweite Befestigung, zum Bei- spiel ein Sicherheitsfangseil oder eine Sicherungskette. BAT.PAR 144 RGBW LED-scheinwerfer... - Seite 21 Die Umgebungstemperatur muss immer unter 40 °C liegen. HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über- steigt. BAT.PAR 144 RGBW LED-scheinwerfer...
- Seite 22 Benutzen Sie zur Befestigung die dafür vorgesehenen Öffnungen des zweiteiligen Bügels. Arbeiten Sie immer von einer stabilen Plattform aus, wenn Sie das Gerät installieren, bewegen oder Wartungsarbeiten daran durchführen. Dabei muss der Bereich unterhalb des Geräts abgesperrt sein. Das Sicherheitsfangseil muss am Bügel befestigt werden. BAT.PAR 144 RGBW LED-scheinwerfer...
-
Seite 23: Umgang Mit Lithium-Batterien
Verletzungsgefahr durch unsachgemäße Handhabung von Lithium- Batterien Lithium-Batterien können bei Kurzschluss, Überhitzung oder mechanischer Beschädigung schwere Verletzungen hervorrufen. Beachten Sie die Hinweise zum sachgemäßen Umgang mit Lithium-Batterien im vorliegenden Abschnitt. Bei sach- und fachgerechtem Umgang mit Lithium-Batterien besteht keine Gefahr. BAT.PAR 144 RGBW LED-scheinwerfer... - Seite 24 Ladegeräte benutzt werden. Nehmen Sie Lithium-Batterien vor der Entsorgung aus dem Gerät. Schützen Sie gebrauchte Lithium-Batterien vor Kurzschluss, beispielsweise durch Abkleben der Pole mit Klebeband. Brennende Lithium-Batterien dürfen nur mit Pulverlöschern bzw. mit anderen geeigneten Löschmitteln gelöscht werden. BAT.PAR 144 RGBW LED-scheinwerfer...
-
Seite 25: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. BAT.PAR 144 RGBW LED-scheinwerfer... - Seite 26 DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼ W) abge‐ schlossen ist. BAT.PAR 144 RGBW LED-scheinwerfer...
-
Seite 27: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente BAT.PAR 144 RGBW LED-scheinwerfer... - Seite 28 Wechselt zwischen den Menüpunkten einer Menüebene, erhöht bzw. verringert den angezeigten Wert um eins. [ENTER] Wählt eine Option der jeweiligen Betriebsart aus, bestätigt den eingestellten Wert. 2 Feststellschraube für den Bügel. 3 Bügel zum Aufhängen oder Aufstellen. 4 [POWER] Anschlussbuchse für das 15-V-Steckernetzteil zur Spannungsversorgung. 5 Akkufach BAT.PAR 144 RGBW LED-scheinwerfer...
- Seite 29 Anzeige der verbleibenden Batteriekapazität. Wenn alle LEDs leuchten, ist die Batterie voll aufgeladen. Wenn nur die rote LED leuchtet, sollte das Gerät so bald wie möglich zum Aufladen wieder an das Stromnetz angeschlossen werden. 8 [DMX IN] DMX-Eingang. 9 [DMX OUT] DMX-Ausgang. BAT.PAR 144 RGBW LED-scheinwerfer...
- Seite 30 Anschlüsse und Bedienelemente Fernbedienung BAT.PAR 144 RGBW LED-scheinwerfer...
- Seite 31 14 [UP], [DOWN] Tasten zum Wechseln zwischen den einzelnen Programmen und zum Erhöhen/Verringern numerischer Werte. 15 Tasten zum Auswählen einer Farbe. Benutzen Sie [W] für weißes Licht. [R], [G] oder [B] für die Grundfarben Rot, Grün und Blau. BAT.PAR 144 RGBW LED-scheinwerfer...
- Seite 32 Anschlüsse und Bedienelemente 16 [STROBE] Taste zum Ein-/Ausschalten des Stroboskop-Effekts. 17 Numerische Tasten 0 … 9 zur direkten Eingabe von Werten. 18 [SOUND 1], [SOUND 2] Tasten zum Aktivieren von Modus 1 bzw. 2 der Musiksteuerung. BAT.PAR 144 RGBW LED-scheinwerfer...
-
Seite 33: Bedienung
Jetzt können Sie die Nummer des ersten vom Gerät verwendeten DMX-Kanals (DMX-Adresse) einstellen. Wählen Sie mit [UP] und [DOWN] einen Wert zwischen 1 und 512 (Anzeige „A001“ … „A512“ ). Bestätigen Sie mit [ENTER]. Stellen Sie sicher, dass diese Nummer zur Konfiguration Ihres DMX-Controllers passt. BAT.PAR 144 RGBW LED-scheinwerfer... - Seite 34 Passen Sie die Einstellung wie gewünscht in einem Bereich von 0 … 255 (0 % bis 100 %) an und bestätigen Sie jeweils mit [ENTER], um zur nächsten Farbe im Menü zu wechseln. Konstantfarbe Drücken Sie [MENU], [UP] oder [DOWN] so oft, bis das Display „Colo“ anzeigt. Bestätigen Sie mit [ENTER]. BAT.PAR 144 RGBW LED-scheinwerfer...
-
Seite 35: Geräteinfo
Wählen Sie mit [UP] und [DOWN] die Option „tenP“ . Bestätigen Sie mit [ENTER]. Auf dem Dis- play wird die aktuelle Gerätetemperatur angezeigt. oder Wählen Sie mit [UP] und [DOWN] die Option „uer“ . Bestätigen Sie mit [ENTER]. Auf dem Display wird die aktuell installierte Software-Version angezeigt. BAT.PAR 144 RGBW LED-scheinwerfer... -
Seite 36: Bedienung Per Ir-Fernbedienung
„4Ch“ (vier Kanäle) „6Ch“ (sechs Kanäle) „7Ch“ (sieben Kanäle) Bestätigen Sie die Auswahl mit [ENTER]. 7.3 Bedienung per IR-Fernbedienung Drücken Sie [MENU], [UP] oder [DOWN] so oft, bis das Display „reno“ anzeigt. Bestätigen Sie mit [ENTER]. BAT.PAR 144 RGBW LED-scheinwerfer... - Seite 37 Bedienung Wählen Sie mit [UP] und [DOWN] die Option „on“ , um das Gerät per IR-Fernsteuerung zu bedienen. Bestätigen Sie mit [ENTER]. BAT.PAR 144 RGBW LED-scheinwerfer...
-
Seite 38: Menüübersicht
Bedienung 7.4 Menüübersicht BAT.PAR 144 RGBW LED-scheinwerfer... -
Seite 39: Funktionen Im 1-Kanal-Dmx-Modus
7.6 Funktionen im 4-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) 0…255 Intensität Blau (0 % bis 100 %) 0…255 Intensität Weiß (0 % bis 100 %) BAT.PAR 144 RGBW LED-scheinwerfer... -
Seite 40: Funktionen Im 6-Kanal-Dmx-Modus
Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) 0…255 Intensität Blau (0 % bis 100 %) 0…255 Intensität Weiß (0 % bis 100 %) 0…255 Stroboskop-Effekt (0 % bis 100 %) BAT.PAR 144 RGBW LED-scheinwerfer... -
Seite 41: Funktionen Im 7-Kanal-Dmx-Modus
Intensität Grün (0 % bis 100 %) 0…255 Intensität Blau (0 % bis 100 %) 0…255 Intensität Weiß (0 % bis 100 %) 0…15 keine Funktion 16…31 Programm 1 32…47 Programm 2 48…63 Programm 3 64…79 Programm 4 80…95 Programm 5 BAT.PAR 144 RGBW LED-scheinwerfer... - Seite 42 192…207 Programm 12 208…223 Programm 13 224…239 Sound-Modus 1 240…255 Sound-Modus 2 0…255 Stroboskop-Effekt (0 % bis 100 %), wenn Kanal 6 = 0 Programmablaufgeschwindigkeit, wenn Kanal 6 = 16…223 Mikrofonempfindlichkeit, wenn Kanal 6 = 224…255 BAT.PAR 144 RGBW LED-scheinwerfer...
-
Seite 43: Technische Daten
Austauschbarer Akkupack, Artnr. 385488 (Lithium-Ionen- Akku, 10,8 V, 1500 mAh) Leistungsaufnahme 20 W Betriebszeit mit einer Batterie- ca. 5 h ladung Abmessungen (B × H × T) 250 mm × 254 mm × 134 mm Gewicht 2 kg BAT.PAR 144 RGBW LED-scheinwerfer... -
Seite 44: Stecker- Und Anschlussbelegungen
Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX- Eingang. Die unten stehende Zeichnung und die Tabelle zeigen die Pinbelegung einer dazu passenden Kupplung. Belegung Masse (Abschirmung) Signal invertiert (DMX–, „Cold“) Signal (DMX+, „Hot“) BAT.PAR 144 RGBW LED-scheinwerfer... -
Seite 45: Fehlerbehebung
Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: BAT.PAR 144 RGBW LED-scheinwerfer... - Seite 46 Versuchen Sie nicht, die eingebaute Batterie selbst aus- nicht mehr aufladen zutauschen. Bitte wenden Sie sich an unser Service Center. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. BAT.PAR 144 RGBW LED-scheinwerfer...
-
Seite 47: Reinigung
Die Lüftungsgitter des Geräts müssen regelmäßig von Verunreinigungen, wie Staub usw. gereinigt werden. Schalten Sie das Gerät vor der Reinigung aus und trennen Sie netzbetrie- bene Geräte vom Stromnetz. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder Lösungsmittel zur Reinigung verwenden! BAT.PAR 144 RGBW LED-scheinwerfer... -
Seite 48: Umweltschutz
Vorschriften zur Entsorgung von Sondermüll entsorgt werden. Benutzen Sie dazu die vorhandenen Sammelstellen. Nehmen Sie Lithium-Batterien vor der Entsorgung aus dem Gerät. Schützen Sie gebrauchte Lithium-Batterien vor Kurzschluss, beispielsweise durch Abkleben der Pole mit Klebeband. BAT.PAR 144 RGBW LED-scheinwerfer... - Seite 49 Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom- munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. BAT.PAR 144 RGBW LED-scheinwerfer...
