Elsner WGT Installationshinweise Seite 4

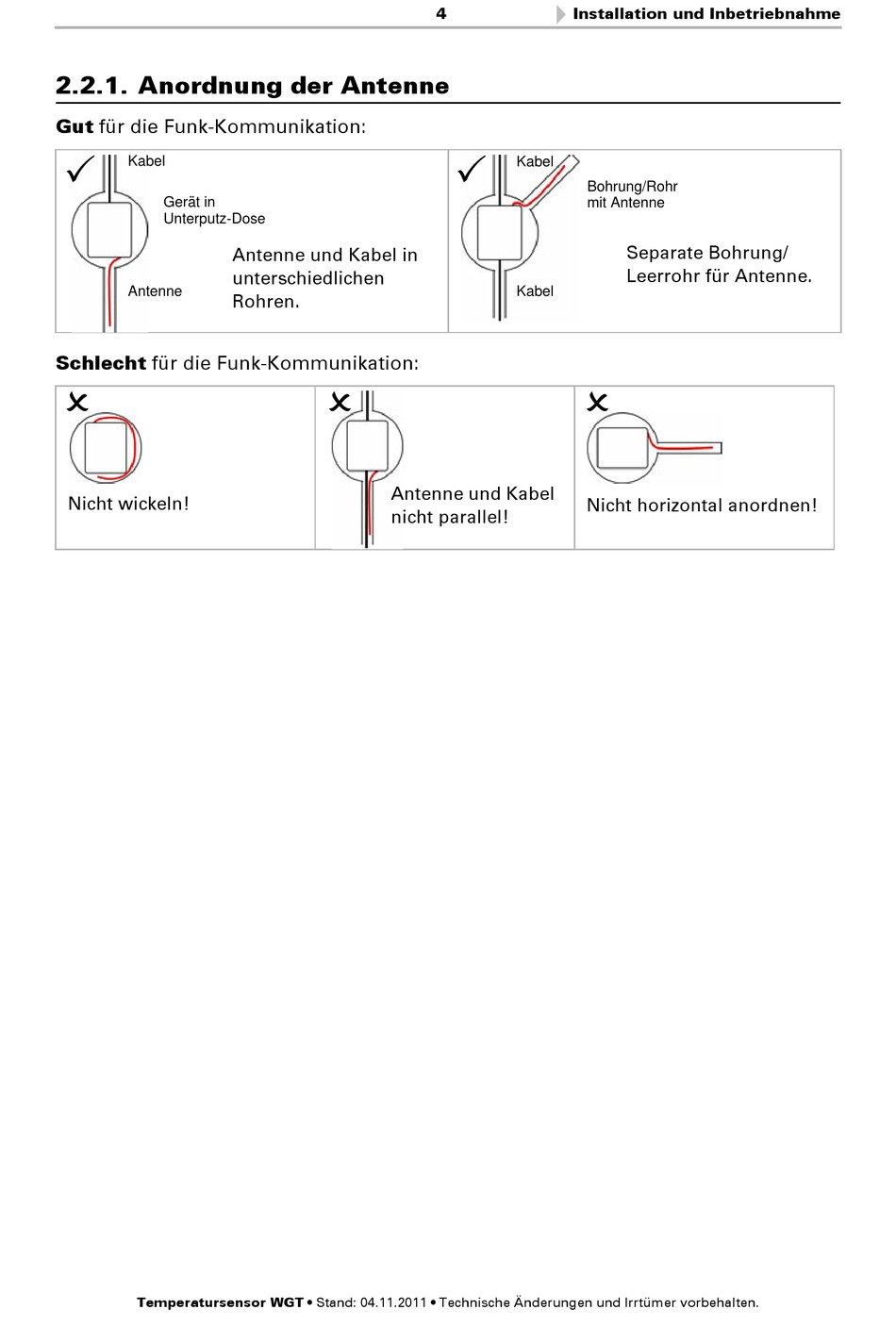

2.2.1. Anordnung der Antenne
Gut für die Funk-Kommunikation:

Kabel
Gerät in
Unterputz-Dose
Antenne
Schlecht für die Funk-Kommunikation:

Nicht wickeln!
Temperatursensor WGT • Stand: 04.11.2011 • Technische Änderungen und Irrtümer vorbehalten.
Antenne und Kabel in
unterschiedlichen
Rohren.

Antenne und Kabel
nicht parallel!
4 Installation und Inbetriebnahme

Kabel
Bohrung/Rohr
mit Antenne
Kabel

Nicht horizontal anordnen!
Separate Bohrung/
Leerrohr für Antenne.
