Elsner WGT Installationshinweise
Temperatursensor
D
WGT

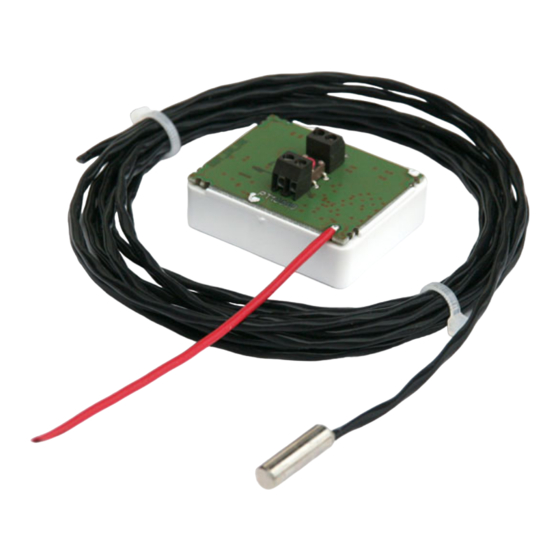

Temperatursensor für WS1 Color,
WS1000 Color und KNX WS1000 Color
Technische Daten und Installationshinweise
Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik
Herdweg 7
D – 75391 Gechingen
Deutschland
Tel. +49 (0) 70 56 / 93 97-0
Fax +49 (0) 70 56 / 93 97-20
info@elsner-elektronik.de
www.elsner-elektronik.de
Inhaltsverzeichnis
Verwandte Anleitungen für Elsner WGT
Inhaltszusammenfassung für Elsner WGT
- Seite 1 Temperatursensor für WS1 Color, WS1000 Color und KNX WS1000 Color Technische Daten und Installationshinweise Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Herdweg 7 D – 75391 Gechingen Tel. +49 (0) 70 56 / 93 97-0 info@elsner-elektronik.de Deutschland Fax +49 (0) 70 56 / 93 97-20...
-
Seite 2: Technische Daten
Die Auswerteeinheit überträgt die Temperatur per Funk an die Steuerung WS1 Color oder (KNX) WS1000 Color. Es können mehrere WGT an einer Steuerung eingelernt werden. Für die Spannungsversorgung (7...30 V DC) des WGT können z. B. 12 V DC von der Anschlussplatine der Steuerung abgegriffen werden (Multifunktions-Eingang). -
Seite 3: Hinweise Zur Installation
Anschlussleitungen, die aus einem kälteren oder wärmeren Bereich zum Sensor führen Temperaturabweichungen durch solche Störquellen müssen im Menü der Steuerung korrigiert werden, um die angegebene Genauigkeit des Sensors zu erreichen (siehe Handbuch Kapitel Funkverbindungen > Status). Temperatursensor WGT • Stand: 04.11.2011 • Technische Änderungen und Irrtümer vorbehalten. - Seite 4 Separate Bohrung/ Antenne und Kabel in Leerrohr für Antenne. unterschiedlichen Antenne Kabel Rohren. Schlecht für die Funk-Kommunikation: Antenne und Kabel Nicht wickeln! Nicht horizontal anordnen! nicht parallel! Temperatursensor WGT • Stand: 04.11.2011 • Technische Änderungen und Irrtümer vorbehalten.
-
Seite 5: Montage Und Anschluss
2.4. Funkverbindung herstellen 1. Bringen Sie die Steuerung in Lernbereitschaft (Beachten Sie das Handbuch). 2. Drücken Sie die Programmier-Taste am Temperatursensor WGT. Achten Sie auf die Rückmeldung der Steuerung („Gerät eingelernt“). Temperatursensor WGT • Stand: 04.11.2011 • Technische Änderungen und Irrtümer vorbehalten. - Seite 6 2.5. Hinweise zur Montage und Inbetriebnahme Setzen Sie die Auswerteeinheit niemals Wasser (Regen) aus. Die Elektronik kann hier- durch beschädigt werden. Eine relative Luftfeuchtigkeit von 95% darf nicht überschrit- ten werden. Betauung vermeiden. Temperatursensor WGT • Stand: 04.11.2011 • Technische Änderungen und Irrtümer vorbehalten.
