Elsner 70126 Installation Und Einstellung
Regen-/windsensor
Verwandte Anleitungen für Elsner 70126
Inhaltszusammenfassung für Elsner 70126

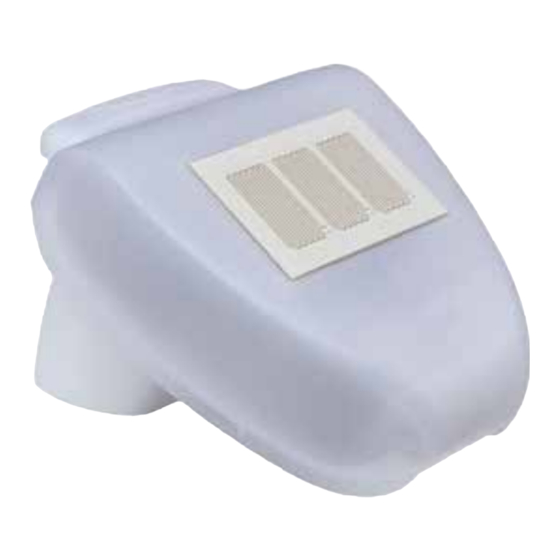

- Seite 1 KNX RW Regen-/ Windsensor KNX RW 24 V Nr. 70127 KNX RW 230 V Nr. 70126 Installation und Einstellung...
-
Seite 2: Inhaltsverzeichnis
5.3.3. ODER Logik 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 ............20 5.3.4. Verknüpfungseingänge der ODER Logik ..........20 Elsner Elektronik GmbH • Sohlengrund 16 • D-75395 Ostelsheim • Deutschland Regen-/Windsensor KNX RW • ab Softwareversion 1.00, ETS Programmversion 1.1... -
Seite 3: Zeichenerklärungen Für Dieses Handbuch
Den Änderungsstand (Software-Version und Datum) finden Sie in der Fußzeile des Inhaltsverzeichnis. Wenn Sie ein Gerät mit einer neueren Software-Version haben, schauen Sie bitte auf www.elsner-elektronik.de im Menübereich „Service“, ob eine aktuellere Handbuch- Version verfügbar ist. Zeichenerklärungen für dieses Handbuch Sicherheitshinweis. -
Seite 4: Beschreibung
Gatters kann wahlweise als 1 Bit oder 2 x 8 Bit konfiguriert werden. Die Konfiguration erfolgt mit der KNX-Software ETS. Die Produktdatei steht auf der Homepage von Elsner Elektronik unter www.elsner-elektronik.de im Menübereich „Service“ zum Download bereit. 1.1. Technische Daten Gehäuse... -
Seite 5: Installation Und Inbetriebnahme
Installation und Inbetriebnahme BCU-Typ eigener Mikrocontroller PEI-Typ Gruppenadressen max. 254 Zuordnungen max. 255 Kommunikationsobjekte Heizung Regensensor ca. 1,2 W (230 V und 24 V) Messbereich Wind 0...70 m/s Auflösung (Wind) <10% des Messwerts Genauigkeit (Wind) ±25% bei 0...15m/s bei Anströmwinkel 45°, Mastmontage Das Produkt ist konform mit den Bestimmungen der EU-Richtlinien. -
Seite 6: Montageort
Installation und Inbetriebnahme Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanlei- tung ist Elsner Elektronik nicht haftbar. 2.2. Montageort Wählen Sie eine Montageposition am Gebäude, wo Niederschlag und Wind ungehin- dert von den Sensoren erfasst werden können. Es dürfen keine Konstruktionsteile über dem Sensor angebracht sein, von denen noch Wasser auf die Sensorflächen tropfen... -
Seite 7: Montage Des Sensors
Steg Abb. 6 Als ergänzendes, optionales Zubehör sind ver- schiedene Ausleger für die flexible Wand-, Mast- oder Balkenmontage des Sensors bei Elsner Elektronik erhältlich. Beispiel für den Einsatz eines Auslegers: Der Sensor lässt sich durch die Kugelgelenke in die optimale Position drehen. -
Seite 8: Ansicht Der Rückwand Und Bohrplan
Installation und Inbetriebnahme 2.3.2. Ansicht der Rückwand und Bohrplan Abb. 8 a+b Bohrplan. Bemaßung Gehäuserück- seite mit Halter, Maße in mm. Technisch bedingte Abweichungen möglich. Langloch 7,5 x 5 mm Regen-/Windsensor KNX RW • Stand: 09.03.2016 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 9: Vorbereitung Des Sensors
Installation und Inbetriebnahme 2.3.3. Vorbereitung des Sensors Deckel entrasten und nach oben abnehmen Abb. 9 Verschraubung Deckel (230 V-Gerät) Deckel mit Regensensor Rasten des Deckels Gehäuse-Unterteil Der Deckel des Regen-/Windsensors ist am unteren Rand rechts und links eingerastet (siehe Abb.). Der Deckel des 230 V-Modells ist zusätzlich oben verschraubt. Nehmen Sie den Deckel ab. -
Seite 10: Aufbau Der Platine
Installation und Inbetriebnahme 2.3.4. Aufbau der Platine 230 V AC-Modell Abb. 11 Kabelverbindung zum Nieder- schlagssensor im Gehäusede- ckel Öffnung für Kabel Span- nungsversorgung Federkraftklemme Span- nungsversorgung (230 V AC), geeignet für Massivleiter bis 1,5 mm² oder feindrahtige Lei- Öffnung für Bus-Leitung KNX-Klemme +/- Programmier-Taster zum Ein- lernen des Geräts... -
Seite 11: Anbringen Des Geräts
Installation und Inbetriebnahme 2.3.5. Anbringen des Geräts Schließen Sie das Gehäuse, indem Sie den Deckel über das Unterteil stülpen. Der De- ckel muss rechts und links mit einem deutlichen „Klick“ einrasten. Abb. 13 Prüfen Sie ob Deckel und Unterteil richtig ver- rastet sind! Die Abbildung zeigt das geschlos- sene Gehäuse von unten. -
Seite 12: Hinweise Zur Montage Und Inbetriebnahme
Wartung 2.4. Hinweise zur Montage und Inbetriebnahme Öffnen Sie das Gerät nicht, wenn Wasser (Regen) eindringen kann: Schon wenige Tropfen könnten die Elektronik beschädigen. Achten Sie auf korrekten Anschluss. Ein Falschanschluss kann zur Zerstörung des Sensors oder mit ihm verbundener elektronischer Geräte führen. Der Windmesswert und somit auch alle Wind-Schaltausgänge können erst 60 Sekun- den nach Anlegen der Versorgungsspannung ausgegeben werden. - Seite 13 Wartung ACHTUNG Das Gerät kann beschädigt werden, wenn Wasser in das Gehäuse eindringt. • Nicht mit Hochdruckreinigern oder Dampfstrahlern reinigen. Regen-/Windsensor KNX RW • Stand: 09.03.2016 • Technische Änderungen und Irrtümer vorbehalten.
-
Seite 14: Übertragungsprotokoll
Übertragungsprotokoll 4. Übertragungsprotokoll Einheiten: Wind in Meter pro Sekunde 4.1. Liste aller Kommunikationsobjekte EIS-Typen: Schalten 1/0 Gleitkomma-Wert 8 Bit Wert Abkürzungen Flags: Kommunikation Lesen Schreiben Ü Übertragen Name Funktion EIS-Typ Flags Windstärke Messwert Ausgang K L Ü Anforderung Max Windstärke Eingang K L S Maximaler Windstärkemesswert... - Seite 15 Übertragungsprotokoll Name Funktion EIS-Typ Flags Wind Grenzwert 3 Schaltausgang K L Ü Wind Grenzwert 3 Schaltausgang K L S Sperre Windsensor Störung Ausgang K L Ü UND Logik 1 Schaltausgang K L Ü UND Logik 1 8 Bit Ausgang A K L Ü...
- Seite 16 Übertragungsprotokoll Name Funktion EIS-Typ Flags ODER Logik 5 Schaltausgang K L Ü ODER Logik 5 8 Bit Ausgang A K L Ü ODER Logik 5 8 Bit Ausgang B K L Ü ODER Logik 6 Schaltausgang K L Ü ODER Logik 6 8 Bit Ausgang A K L Ü...
-
Seite 17: Einstellung Der Parameter
Einstellung der Parameter 5. Einstellung der Parameter 5.1. Allgemeine Einstellungen Maximale Telegrammrate 1 • 2 • 3 • 5 • 10 • 20 Telegramme pro Sek. Windstärke Messwert • nicht senden • zyklisch senden • bei Änderung senden • bei Änderung und zyklisch senden zyklisch senden alle 5 s …... -
Seite 18: Wind Grenzwert 1 / 2 / 3
Einstellung der Parameter 5.2.1. Wind Grenzwert 1 / 2 / 3 Grenzwert Grenzwertvorgabe per Parameter • Kommunikationsobjekt Wenn „Grenzwertvorgabe per Parameter“ gewählt wurde: Grenzwert in 0,1 m/s 0 … 350; 40 Hysterese des Grenzwertes in % 0 … 50; 20 Wenn „Grenzwertvorgabe per Kommunikationsobjekt“... -
Seite 19: Logik
Einstellung der Parameter Sperrung Der Abschnitt „Sperrung“ erscheint nur wenn „Schaltausgang sendet bei Änderung“ gewählt wurde. Sperrung des Schaltausgangs verwenden Ja • Nein Wenn die Sperrung des Schaltausgangs verwendet wird: Sperrung des Schaltausgangs verwenden Auswertung des Sperrobjekts • bei Wert 1: sperren | bei Wert 0: freigeben •... -
Seite 20: Verknüpfungseingänge Der Und Logik
Einstellung der Parameter Logikausgang sendet „ein 1 Bit-Objekt“: Logikausgang sendet ein 1 Bit-Objekt wenn Logik = 1 Objekt Wert 1 • 0 wenn Logik = 0 Objekt Wert 1 • 0 Kommunikationsobjekt • bei Änderung der Logik UND Logik 1 sendet •... -
Seite 21: Oder Logik 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8
Einstellung der Parameter Kommunikationsobjekt Logikeingang 8 invertiert Regen kein Regen Störung Wind Störung Wind invertiert Wind Grenzwert 1 Wind Grenzwert 1 invertiert Wind Grenzwert 2 Wind Grenzwert 2 invertiert Wind Grenzwert 3 Wind Grenzwert 3 invertiert 5.3.3. ODER Logik 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 1. - Seite 22 Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Sohlengrund 16 75395 Ostelsheim Tel. +49(0)70 33/ 30945-0 info@elsner-elektronik.de Deutschland Fax +49 (0) 70 33 / 30945-20 www.elsner-elektronik.de Technischer Service: +49 (0) 70 33 / 30 945-250...
