Elsner P04i-W Technische Daten Und Installationshinweise

Elsner P04i-W Technische Daten Und Installationshinweise

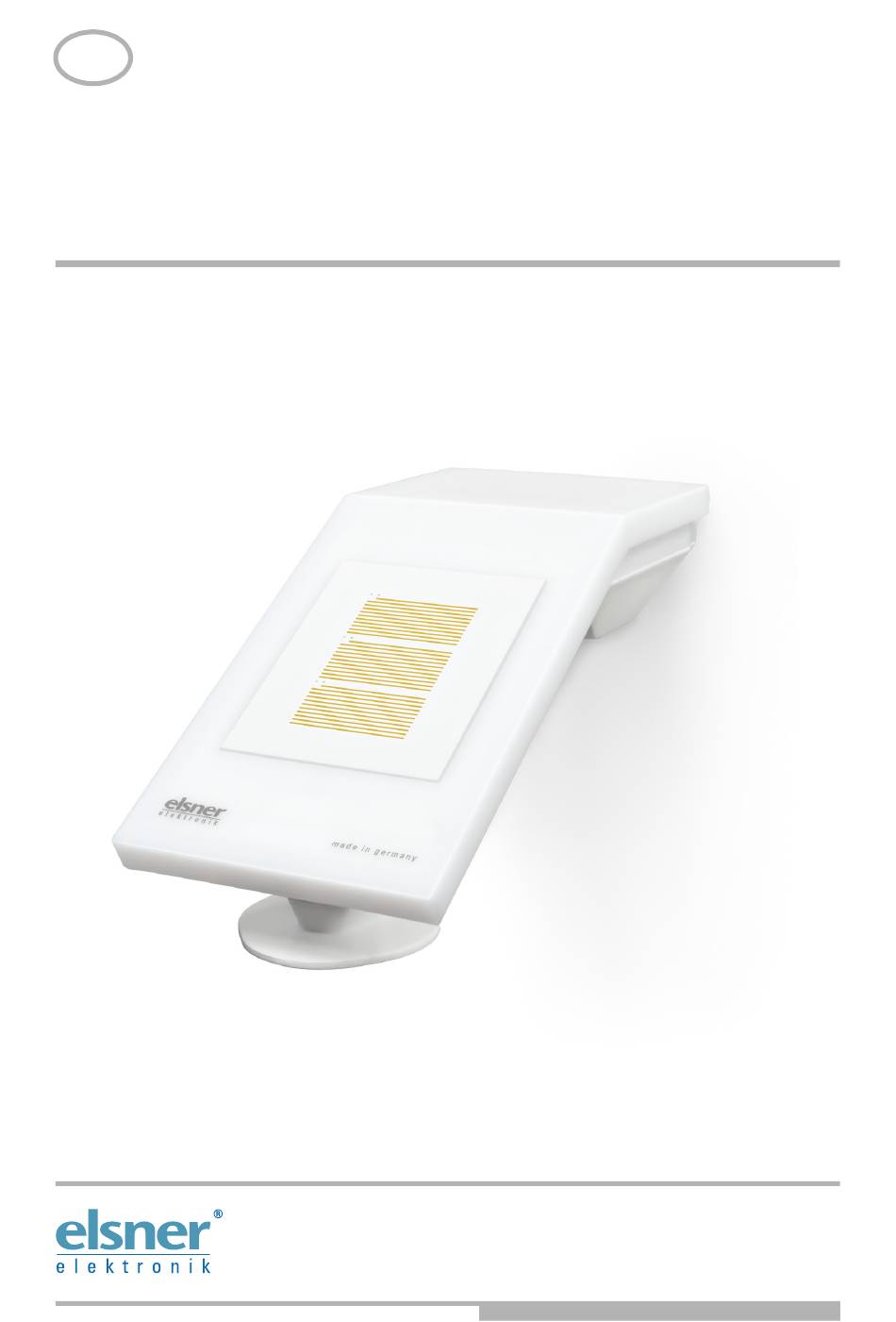

Windsensor
D

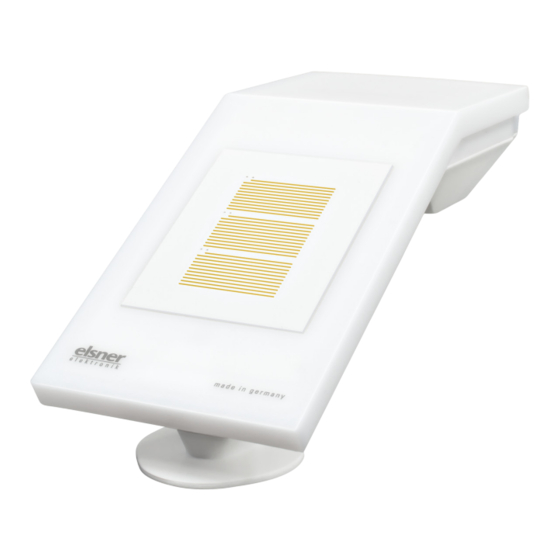

Windsensor P04i-W
Für WS1, WS1000 und KNX WS1000 Color/Style
Technische Daten und Installationshinweise
Artikelnummer 30137
Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik
Sohlengrund 16
D - 75395 Ostelsheim
Deutschland
Tel. +49 (0) 70 33 / 30 945-0
Fax +49 (0) 70 33 / 30 945-20 www.elsner-elektronik.de
echnischer Service: +49 (0) 70 33 / 30 945-250
T
info@elsner-elektronik.de
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Elsner P04i-W

  • Seite 1 Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Sohlengrund 16 D - 75395 Ostelsheim Tel. +49 (0) 70 33 / 30 945-0 info@elsner-elektronik.de Deutschland Fax +49 (0) 70 33 / 30 945-20 www.elsner-elektronik.de echnischer Service: +49 (0) 70 33 / 30 945-250...
  • Seite 2: Technische Daten

    Beschreibung Beschreibung Der Windsensor P04i-W erfasst die Windgeschwindigkeit. Der Sensor wird über den P03/P04-Datensammler an das Steuerungssystem WS1 oder (KNX) WS1000 Color/Sty- le angeschlossen. Funktionen: • Windmessung: Die Windstärkemessung erfolgt elektronisch und somit geräuschlos und zuverlässig, auch bei Hagel, Schnee und Minustemperaturen.
  • Seite 3: Hinweise Zur Installation

    Achten Sie darauf, dass eine ausgefahrene Markise Gerät nicht in den Windschatten legt. Um das Gerät herum muss mindestens 60 cm Freiraum belassen werden. Dadurch wird eine korrekte Windmessung ohne Luftverwirbelungen ermöglicht. Auch Vogel- biss wird vorgebeugt. Windsensor P04i-W • Stand: 07.07.2016 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 4 Das Gerät muss an einer senkrechten Wand (bzw. einem Mast) angebracht werden. 90° Wand oder Mast Abb. 3 Das Gerät muss in der Querrichtung horizon- Horizontale tal (waagerecht) montiert sein. Windsensor P04i-W • Stand: 07.07.2016 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 5: Aufbau Des Geräts

    Öffnen Sie das Gerät nicht, wenn Wasser (z. B. Regen) eindringen kann. 2.3.1. Montagevorbereitung Abb. 5 Lösen Sie die beiden Schrauben an Deckel (oben) und Unterteil (unten) mit einem Kreuz- schlitz-Schraubendreher. Windsensor P04i-W • Stand: 07.07.2016 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 6: Anbringen Des Unterteils Mit Halterung

    Brechen Sie die beiden Langlöcher im Gehäu- seunterteil aus. Langlöcher Abb. 8 a+b a) Wenn das Anschlusskabel verdeckt ins- talliert werden soll, muss das Kabel im Bereich der Gehäuserückseite aus der Wand kommen (markierter Bereich). Windsensor P04i-W • Stand: 07.07.2016 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 7 Bohrplan bei, der als Schablone verwendet werden kann. Abb. 10 Maße in mm. Technisch bedingte Abweichungen möglich A/B 2× Langloch 8 mm × 5,5 mm Position des Kabeldurchlasses (Gummidichtung) im Gehäuse Windsensor P04i-W • Stand: 07.07.2016 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 8 Anschluss Die Anschlussklemme befindet sich im Gehäuseunterteil. Die Zuleitung zum Sensor darf maximal 100 m lang sein. Der Anschluss erfolgt mit handelsüblichem, UV-festem Telefonkabel (A-2Y(L)2Y 2x2x0,6 oder A-2Y(L)2Y 2x2x0,8). Windsensor P04i-W • Stand: 07.07.2016 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 9: Montage Abschließen

    Verschrauben Sie Deckel (oben) und Unterteil (unten). Hinweise zur Montage und Inbetriebnahme Entfernen Sie nach der Montage alle vorhandenen Transportschutz-Aufkleber. Der Windmesswert kann erst ca. 30 Sekunden nach Anlegen der Versorgungsspan- nung ausgegeben werden. Windsensor P04i-W • Stand: 07.07.2016 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 10 Bei starker Verschmutzung kann die Funktion des Sensors ein- geschränkt werden. ACHTUNG Das Gerät kann beschädigt werden, wenn Wasser in das Gehäuse eindringt. • Nicht mit Hochdruckreinigern oder Dampfstrahlern reinigen. Windsensor P04i-W • Stand: 07.07.2016 • Technische Änderungen und Irrtümer vorbehalten.
