- Seite 1 L8542450 09/2010 rev 3 DEU CALL UNIONE NAZIONALE COSTRUTTORI AUTOMATISMI PER CANCELLI, PORTE SERRANDE ED AFFINI...
- Seite 2 �������� ���� ���� ���� ���� ���� ���� ��� ����� N.C. T315mA �� � �� ���������� � �� ��� �� ������ �� F2 115V 0,2AT F2 230V 0,1AT ����� F2 24V 0,5AT CH1 N.C. CH2 N.C. CH3 N.C. CH4 N.C. CH1 N.O. CH2 N.O.
- Seite 3 Funktionen nach Wunsch eingerichtet werden. 6) Wird der Modus Open Access gewählt, so ist das System betriebsbereit. * Vergewissern Sie sich, dass die SIM-Karte, die dem CALL-System bestimmt ist, aktiviert worden ist. No- tieren Sie sich die Telefonnummer derselben SIM-Karte.
- Seite 4 Nach der Initialisierungsphase ist das Gerät betriebsbereit (siehe Paragraph „LED-Diagnostik“). RESET DER SIM-KARTE: Falls eine SIM-Karte noch nie zuvor in einem CALL-Empfänger verwendet wurde, muss zuerst ein RESET erfolgen. Dadurch werden alle Nachrichten und die Rubrik gelöscht, die SMS-Zähler zurückgestellt und das Default- Passwort wieder eingerichtet.Um die SIM-Karte zurückzustellen, folgendermaßen vorgehen:...
- Seite 5 LED-DIAGNOSTIK Über die sechs LEDS des GSM-Moduls kann der Status des CALL-Systems überwacht werden: LED 1 (rot): blinkt 1 Mal alle 2 Sekunden: Die SIM-Karte wurde erfolgreich im GSM-Netz aufgenommen Blinkt jede Sekunde 2 Mal: Die SIM-Karte wird gerade im GSM-Netz aufgenommen...
- Seite 6 KANAL ÜBER EINE SMS AKTIVIEREN: Über ein zuvor gespeichertes Mobiltelefon, eine SMS an das Call-System mit der Nachricht „ch1“ versenden. Sobald das Gerät die Nachricht empfängt, wird der Kanal 1 aktiviert („ch1“ kann auch durch ch2, ch3, ch4 ersetzt werden, je nach dem welcher Kanal aktiviert werden soll).
- Seite 7 2) Manuelle Eingabe: - Die SIM-Karte des CALL-Systems in das Mobiltelefon einlegen - Die zu aktivierenden Telefonnummern in der SIM-Rubrik folgendermaßen speichern: Im Feld des Benutzernamens, die zu speichernde Telefonnummer einfügen Im Feld der Telefonnummer eine Null („0“) einfügen oder - falls die Kanäle nach Wunsch eingerichtet werden sollen - die 5-stellige Zeichenkette (String) einfügen, wie im Paragraphen „Zulassung für eine oder mehrere...
- Seite 8 ANFRAGE ÜBER DEN ALLGEMEINEN STATUS DES MODULS: Über diese Steuerung kann man das Gerät abfragen und einige Informationen erhalten, wie: Anzahl der versendeten Nachrichten, Anzahl der gespeicherten Sendegeräte, Software- und Firmware- Version des GSM-Moduls, verwendeter Netzbetreiber, gespeicherte Mobilfunknummern. status 123456 Erläuterung: Zeichenkette (String) der Steuerung status...
- Seite 9 RESET DES SMS-ZÄHLERS: Über diese Steuerung kann der SMS-Zähler zurückgestellt werden, der die Anzahl der vom CALL-Sys- tem versendeten Nachrichten angibt. Die Anzahl der seit der letzten Rückstellung versendeten Nach- richten gibt Auskunft über den Restkredit. smsreset 123456 Erläuterung: Zeichenkette (String) der Steuerung...
- Seite 10 TX IM EMPFÄNGER DEAKTIVIEREN, DER MIT DEM MODUL VERBUNDEN IST: Über diese Steuerung kann ein Sendegerät deaktiviert werden. Dieses bleibt dann im Speicher des Emp- fängers gespeichert, kann aber keinen Kanal mehr aktivieren (um einen Kanal wieder aktivieren zu können, die Steuerung „addtx“...
-
Seite 11: Mögliche Fehlermeldungen
STATUS DER EMPFÄNGERAUSGÄNGE ABFRAGEN: Diese Steuerung ermöglicht es, den Status der Ausgänge (aktiviert / deaktiviert) zu prüfen (die auf Im- pulsbetrieb geschalteten Ausgänge zeigen immer den Status OFF) recstatus 123456 Erläuterung: Zeichenkette (String) der Steuerung recstatus Passwort 123456 ANTWORT: Als Antwort erhält man eine Zeichenkette mit den SMS-Nachrichten zur Aktivierung der Kanäle, die den Status ON/OFF angeben. - Seite 12 ALARMFUNKTION Zwischen den Pin 4 und 5 der ADV-Klemmleiste des Empfängers kann eine Alarmvorrichtung angeschlos- sen werden (N.C. Kontakt (Ruhekontakt)). Wenn ein Alarm ausgelöst wird (der Kontakt öffnet sich), sendet das GSM-Modul eine Alarmmeldung an die auf diese Funktion eingerichteten Mobilfunknummern. Die Alarmmeldung besteht aus einem Anruf, der an die erste Nummer der gespeicherten Liste gesendet wird (wenn diese für die Funktion eingerichtet ist).
-
Seite 13: Technische Eigenschaften

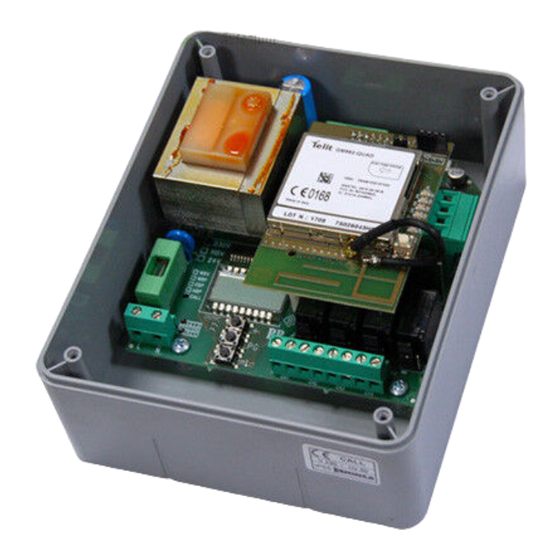

FUNKEMPFÄNGERMODUL Hier werden die Funkempfängermodul Anwendungen beschrieben sowie Verkabelung, Ausgänge und das Einlernen von Handsender. TECHNISCHE EIGENSCHAFTEN - Vier unabhängige und frei konfigurierbare Ausgangskanäle - Funkempfänger Rolling Code mit Frequenz 433,92MHz - Programmierung über das eingebaute LCD-Display - Standardspeicher für 512 Sendegeräte, austauschbar mit Modul MEM2048 für 2048 Sendegeräte - Drei unterschiedliche Versionen zu 230Vac, 115Vac oder 24Vac/dc erhältlich. - Seite 14 In den nachstehenden Tabellen sind die einzelnen Funktionen der Einheit beschrieben. PARAMETER MENU FUNKTION Wählt den Betriebsmodus des Kanals 1. Nachstehend sind die einzelnen Untermenüs beschrieben: Monostabil. Das Umschalten des Relais erfolgt 1 sec. lang mit jedem Druck der Taste die im Sendegerät zugeordnet ist; danach schaltet das Relais wieder zurück.
