5.6.5 Regler an die Elektronik anschließen
1 Sicherheitsthermostat
für Fußbodenheizung
2 Regler 24 V (ON/OFF)

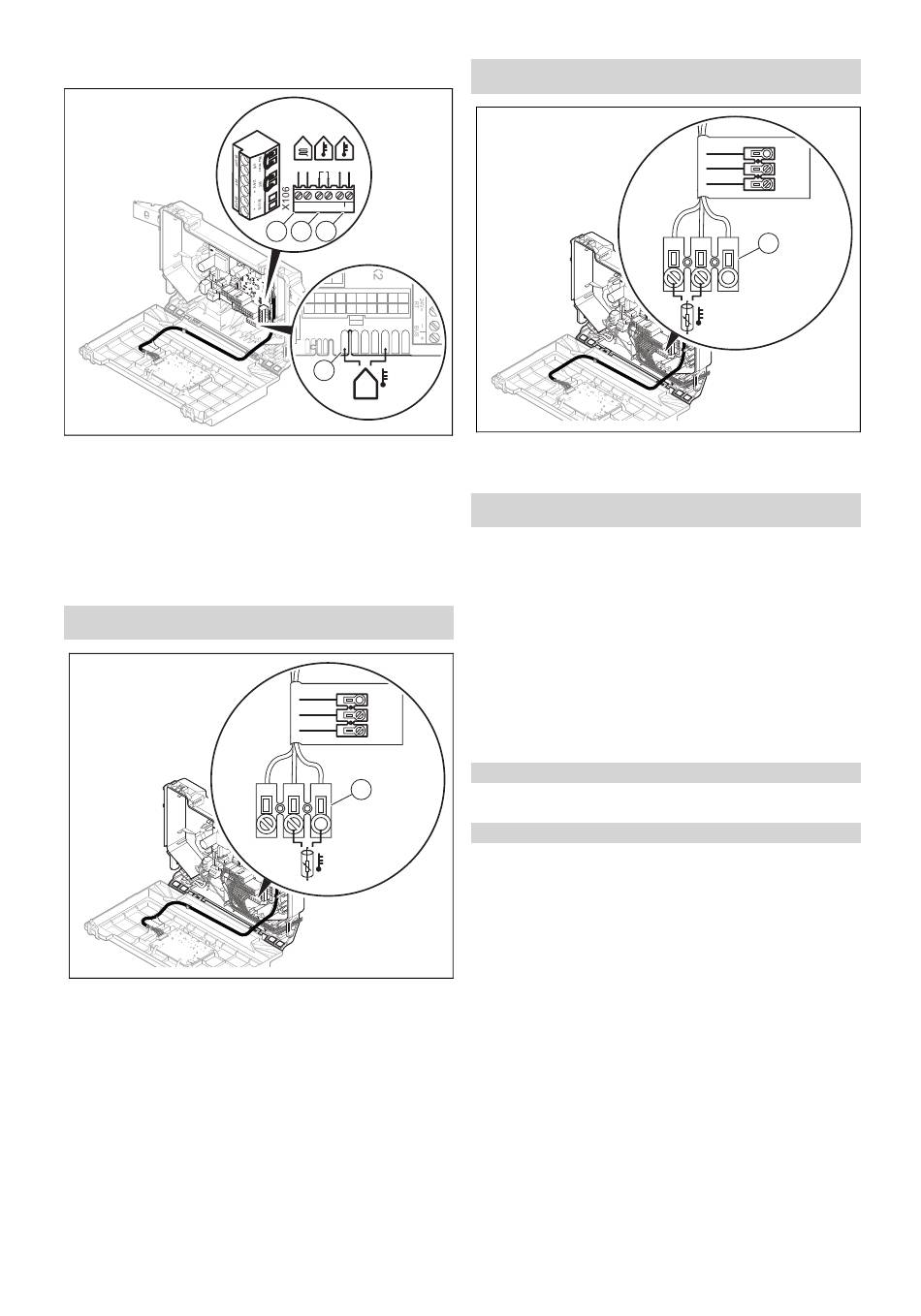

1. Öffnen Sie die Elektronikbox (→ Seite 15).
2. Verkabeln Sie das Gerät. (→ Seite 15)
3. Schließen Sie die einzelnen Komponenten je nach In-
stallationsart an.
Bedingungen: Wenn ein Warmwasserspeicher installiert wird, der durch
einen Temperaturfühler gesteuert wird.
Schließen Sie den Temperaturfühler am Stecker (1) an.
▶
16
24 V BUS
–
Burner 24V= +
off
RT BUS
1 2 3
X41
X22
4
3 eBUS-Regler oder
Funkempfängereinheit
4 Außentemperaturfühler,
verkabelt
TANK T°
TANK
SWITCH
1
Bedingungen: Wenn ein Warmwasserspeicher installiert wird, der durch
einen Thermostaten gesteuert wird.
Stecken Sie das Thermostat am Stecker (1) an.
▶
4. Schließen Sie den Schaltkasten.
Bedingungen: Anschluss eines Maximalthermostaten für eine Fußboden-
heizung
Entfernen Sie die Brücke und schließen Sie den Maxi-
▶
malthermostaten am Anschluss Burner off an.
Schließen Sie den Schaltkasten.
▶
Stellen Sie den Parameter d.18 für Mehrkreisregler
▶
(→ Seite 17) von Eco (intermittierende Pumpe) auf
Confort (weiterlaufende Pumpe) um.
5.6.6 Zusätzliche Komponenten über VR 40
(Multifunktionsmodul 2 aus 7) anschließen
1. Montieren Sie die Komponenten entsprechend der je-
weiligen Anleitung.
Bedingungen: Komponente an Relais 1 angeschlossen
▶ Aktivieren Sie (→ Seite 17) d.27.
Bedingungen: Komponente an Relais 2 angeschlossen
Aktivieren Sie (→ Seite 17) d.28.
▶
6 Bedienung
6.1

Bedienkonzept

Das Bedienkonzept sowie die Ablese- und Einstellmöglich-
keiten der Betreiberebene sind in der Betriebsanleitung be-
schrieben.
Eine Übersicht der Ablese- und Einstellmöglichkeiten der
Fachhandwerkerebene finden Sie im Abschnitt Übersicht
Fachhandwerkerebene. (→ Seite 17)
