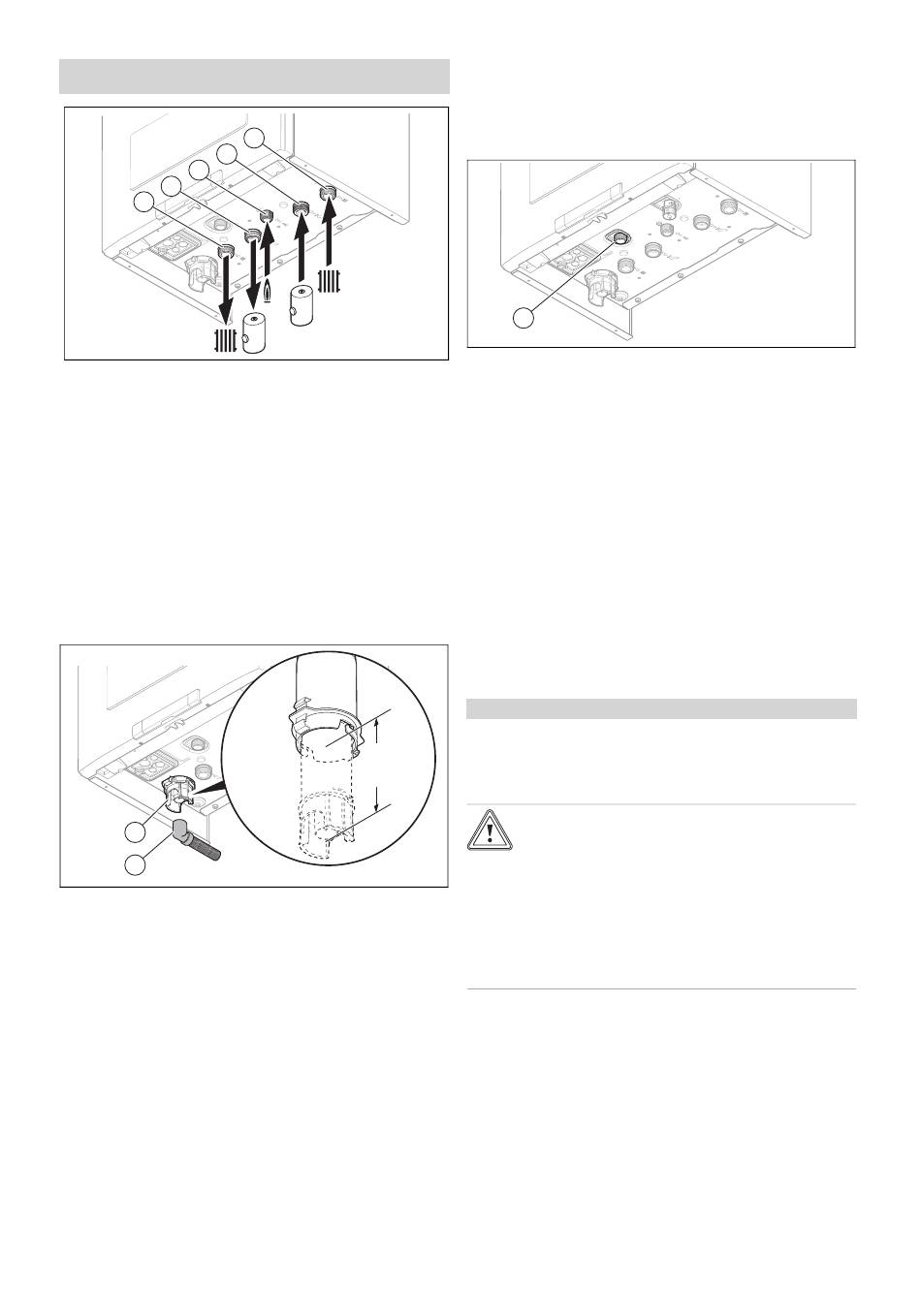

Kondensatablaufleitung Anschließen; Ablaufrohr Am Sicherheitsventil Montieren; Abgasinstallation; Luft-Abgas-Führung Montieren Und Anschließen - Vaillant ecoTEC pure VC 146/7-2 E-DE Installations- Und Wartungsanleitung

Bedingungen: Produkt nur mit Heizbetrieb mit angeschlossenem Warm-
wasserspeicher
4
3
2
1
1 Heizungsvorlaufan-
schluss, G3/4
2 Anschluss des Vorlaufs
zum Warmwasserspei-
cher, G3/4
3 Gasanschluss, G1/2
Führen Sie die Wasser- und Gasanschlüsse nach den
▶
geltenden Normen aus.
1. Entlüften Sie die Gasleitung vor Inbetriebnahme.
2. Prüfen Sie, ob die Anschlüsse (→ Seite 21) dicht sind.
3. Prüfen Sie die gesamte Gasleitung fachgerecht auf
Dichtheit.
5.3 Kondensatablaufleitung anschließen
1
2
Beachten Sie die hier aufgeführten Anweisungen
▶
sowie Richtlinien und örtlich geltende Vorschriften zum
Kondenswasser-Ablauf.
▶ Verwenden Sie PVC oder ein anderes Material, das zum
Ableiten des nicht neutralisierten Kondenswassers ge-
eignet ist.
▶ Wenn Sie nicht gewährleisten können, dass die Mate-
rialien der Kondensatablaufleitung geeignet sind, dann
installieren Sie ein System zur Neutralisierung des Kon-
densats.
Vergewissern Sie sich, dass die Kondensatablaufleitung
▶
nicht luftdicht mit dem Kondensatablaufschlauch verbun-
den ist.
▶ Schließen Sie den Kondensatsiphon (1) an. Verwenden
Sie hierfür den mitgelieferten Kondensatablaufschlauch
(2).
0020258016_00 ecoTEC pure Installations- und Wartungsanleitung
5
4 Anschluss des Rück-
laufs vom Warmwas-
serspeicher, G3/4
5 Heizungsrücklaufan-
schluss, G3/4
.
m i n
1 8 0
Schließen Sie eine Kondensatablaufleitung (nicht im Lie-
▶
ferumfang enthalten) an den Kondensatablaufschlauch
(2) an.
5.4

Ablaufrohr am Sicherheitsventil montieren

1
1. Vergewissern Sie sich, dass die Rohrleitung sichtbar
ist.
Schließen Sie das Sicherheitsventil (1) an.
2.
◁ Die Vorrichtung muss so beschaffen sein, dass zu
sehen ist, wie das Wasser abfließt.
3. Stellen Sie sicher, dass bei Wasser- bzw. Dampfaustritt
oder einer Überschwemmung keine Personen verletzt
und keine elektrischen Bauteile beschädigt werden kön-
nen.
5.5

Abgasinstallation

5.5.1 Luft-Abgas-Führung montieren und
anschließen
1. Entnehmen Sie die verwendbaren Luft-Abgas-Führun-
gen der beigefügten Montageanleitung Luft-Abgas-Füh-
rung.
Bedingungen: Feuchtrauminstallation
Schließen Sie das Produkt unbedingt an eine raumluft-
▶
unabhängige Luft-Abgas-Anlage an. Die Verbrennungs-
luft darf nicht dem Aufstellort entnommen werden.
Vorsicht!
Vergiftungsgefahr durch austretende Ab-
gase!
Fette auf Mineralölbasis können die Dichtun-
gen beschädigen.
Verwenden Sie zur Montageerleichterung
▶
anstatt von Fetten ausschließlich Wasser
oder handelsübliche Schmierseife.
2. Montieren Sie die Luft-Abgas-Führung mit Hilfe der
Montageanleitung.
5.5.2 Anschlussstück für Luft-Abgas-Führung
bei Bedarf wechseln
1. Wechseln Sie bei Bedarf das Anschlussstück für die
Luft-Abgas-Führung. Die produktspezifische Standard-
ausstattung finden Sie in den Technischen Daten.
2. Demontieren Sie das werksseitig montierte Anschluss-
stück für die Luft-Abgas-Führung. (→ Seite 14)
Installation 5
13
