Technisches Handbuch Helligkeitssensor SCN‐LSD01.01
2.4 Aufbau & Montagehinweis

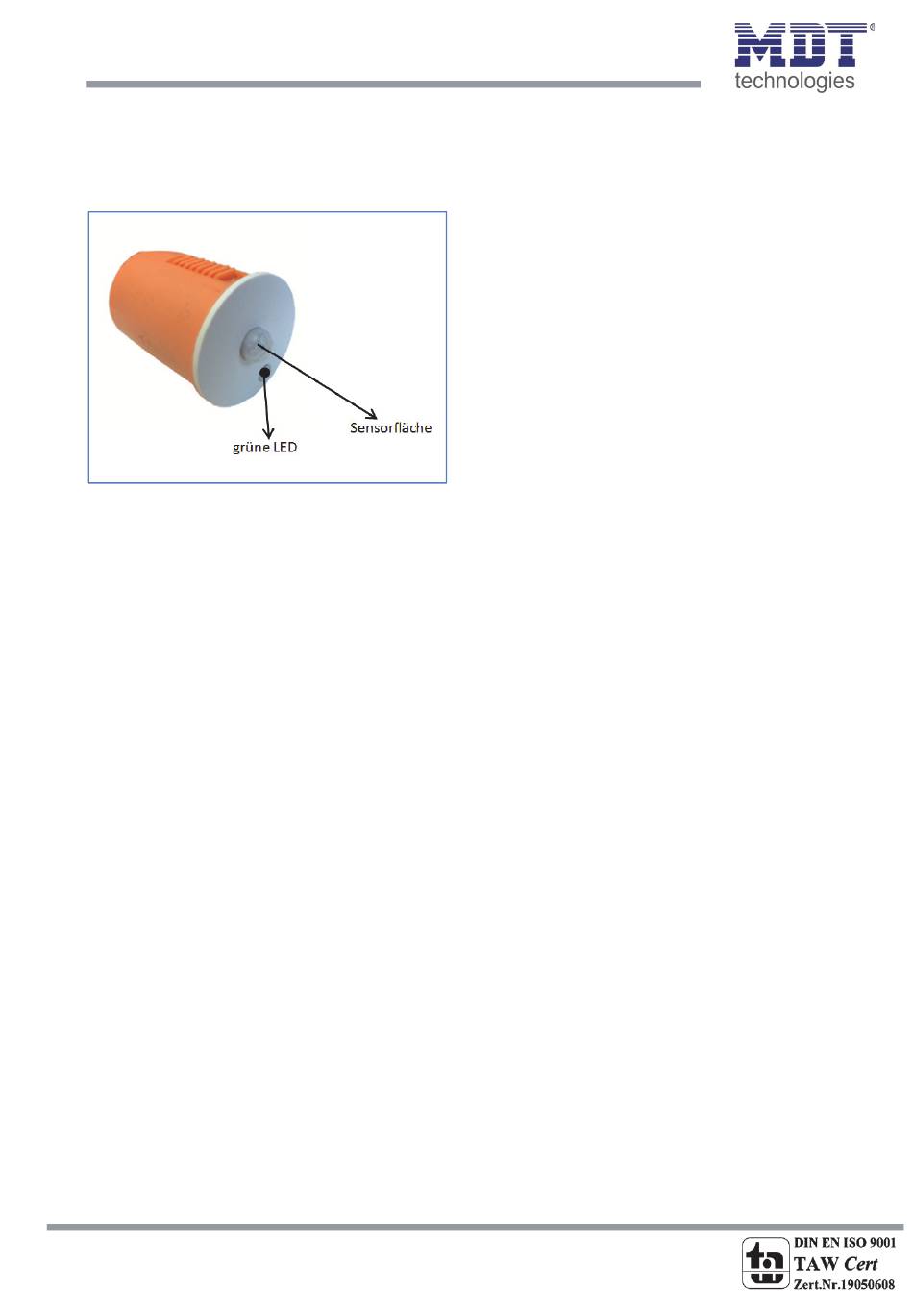

Auf dem nachfolgenden Bild ist das Hardwaremodul zu sehen.
Abbildung 2: Hardwaremodul
Die grüne LED dient der Statusanzeige der Konstantlichtregelung und zur Anzeige des Fortschrittes
des TeachIn Verfahrens. Eine dauerhaft grün leuchtende LED zeigt an, dass die Reglung aktiv ist. Das
Anzeigeverhalten während des TeachIn Verfahren ist unter 4.3.1 Vorgehensweise bei Teach‐In näher
beschrieben.
Die Sensorfläche des Helligkeitssensors/‐reglers darf nicht verdeckt sein um beste Regelergebnisse,
sowie Messergebnisse zu erreichen.
Der Sensor sollte an der Decke in der Mitte des Raums montiert werden sodass die Sensorfläche
senkrecht zum Boden bzw. der Decke steht.
Um den Helligkeitssensor/Regler zu programmieren muss dieser aus der orangefarbenen Kaiserdose
herausgenommen werden. Nun sind die Programmiertaste und die rote Programmier‐LED an den
Auslässen des Innengehäuses zu sehen.
