MDT BE-TAS86.01 Betriebsanleitung

Technische Daten KNX Taster Smart 86 -
Technische Daten
BE- TAS86.01
Technical Data
Anzahl Sensorflächen
6
Number of sensor areas
Temperaturmessbereich
--
Measurement range temperature
1,10 - 1,25 (as Push Button)
Empfohlene Montagehöhe
Recommended mounting height 1,50 - 1,60m* (as operating device)
Spezifikation KNX Schnittstelle
TP-256
Specification KNX interface
Verfügbare KNX Datenbanken
ETS 4/5
Available application software
Max. Kabelquerschnitt
Permitted wire gauge
KNX Busklemme
0,8mm Ø, solid core
KNX busconnection terminal
Versorgungsspannung
KNX Bus
Power Supply
Leistungsaufnahme KNX Bus typ.**
< 0,6W
Power Consumption KNX bus typ.**
Umgebungstemperatur
0 bis + 45°C
Operation temperature range
Schutzart
IP 20
Enclosure
Abmessungen (B x H)
92mm x 92mm
Dimensions ( W x H)
Zur Montage benötigte Schalterdosen
1
Required outlet sockets for installation
* Bei Verwendung des Tasters mit Sollwerteinstellung wird zur besseren Ablesbarkeit des Displays eine Montagehöhe von 1,60 empfohlen
* If the push button is used with adjustment for given value the recommended mounting height is 1,6m for better clearness of the display.
** Gerät muss mit zwei Buslasten eingerechnet werden. Keine zusätzliche Spannungsversorgung erforderlich.
** Device has to be calculated with two bus loads. No additional power supply required.
Wichtige Hinweise zum Programmiermodus / Helligkeitseinstellung
Important notes for programming mode / brightness adjustment
1,2,3,4,5,6 - Tasten zur Bedienung der eingestellten Funktionen
9
- Buttons to operate the adjusted functions
7,8 - Sensorflächen um in den Programmiermodus zu gelangen (Beide Sensorflächen
1 2
gleichzeitig etwa 2s gedrückt halten). Im entladenen Zustand des Tasters gelangt man
direkt in den Programmiermodus, ansonsten wird nebenstehendes Menü angezeigt.
- Sensor areas to enter programming mode (Press and hold both sensor areas
simultaniously for 2s). In unloaded state of the push button programming mode is entered
3 4
directly. Otherwise following menu is displayed.
Helligkeit:
5 6
Brightness:
min. Helligkeit:
7 8
min. Brightness:
Prog. Mode
Prog. Mode
Zurück:
Back:
MDT technologies GmbH 51766 Engelskirchen
•
Tel.: + 49 - 2263 - 880 Fax: + 49 - 2263 - 4588
•
Stand: 1018
Technical Data KNX Push Button Smart 86
BE-TAS86T.01
6
0 to + 40°C
TP-256
ETS 4/5
0,8mm Ø, solid core
KNX Bus
< 0,6W
0 bis + 45°C
IP 20
92mm x 92mm
1
Grundhelligkeit des Displays (1-10), empfohlene Einstellung 7-8
Background brightness of the display (1-10), recommended setting 7-8
Minimale Helligkeit bei Dunkelheit (0-100%), empfohlene Einstellung 1-3
Minumum brightness at darkness (0-100%), recommended setting 1-3
Programmiermodus
Programming mode
Rückkehr in den normalen Betrieb
Return to normal operation
Papiermühle 1
•
knx@mdt.de www.mdt.de
• •
Betriebsanleitung KNX Taster Smart 86
nur für autorisiertes Elektrofachpersonal
Operating Instructions KNX Push Button Smart 86
for authorised electricans
Allgemeine Sicherheitshinweise - Important safety notes
Lebensgefahr durch elektrischen Strom -
• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezifischen
Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE
Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet.
only be carried out by authorised electricans. The relevant standards, directives, regulations and instructions must be
observed. The devices are approved for use in the EU and have the CE mark. Use in USA and Canada is prohibited.

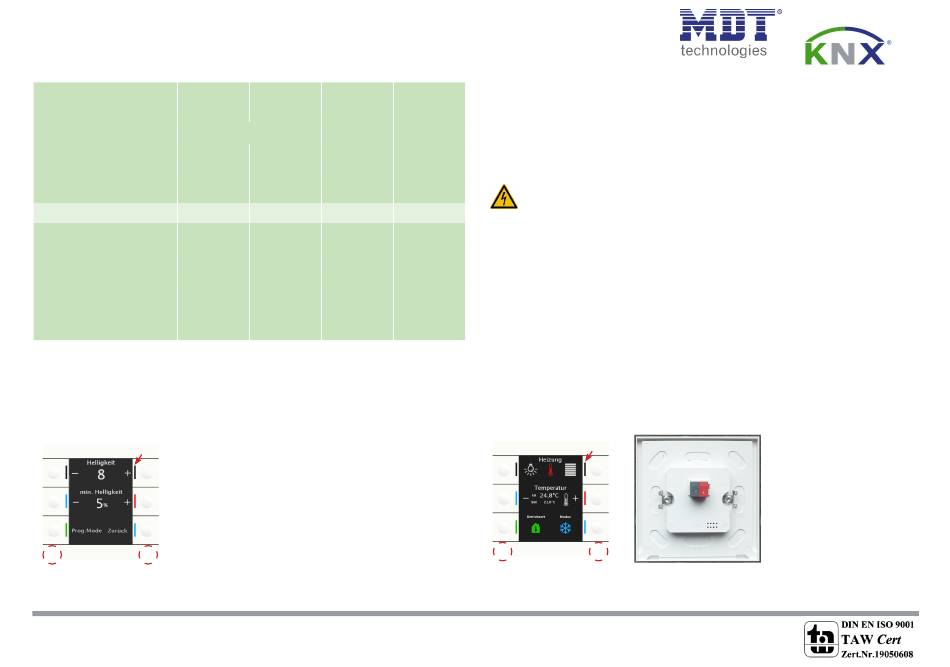

Anschlußklemmen, Bedien- und Anzeigeelemente KNX Taster Smart 86
Terminals, Operating and Display KNX Push Button Smart 86
BE-TAS86x.01 Front BE-TAS86x.01 Back
9
1 2
3 4
5 6
7 8
1,2,3,4,5,6 - Tasten zur Bedienung eingestellten Funktionen
- Buttons to operate the adjusted functions
7,8 - Sensorflächen für Programmiermodus (Beide Sensorflächen gleichzeitig etwa 2s gedrückt halten)
- Sensor areas to enter programming mode (Press and hold both sensor areas simultaniously for 2s)
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
Danger High Voltage
Installation and commissioning of the device
10
9 - RGB Statusanzeigen (6x)
- RGB status indicator (6x)
10 - Busanschlußklemme
- KNX busconnection terminal
